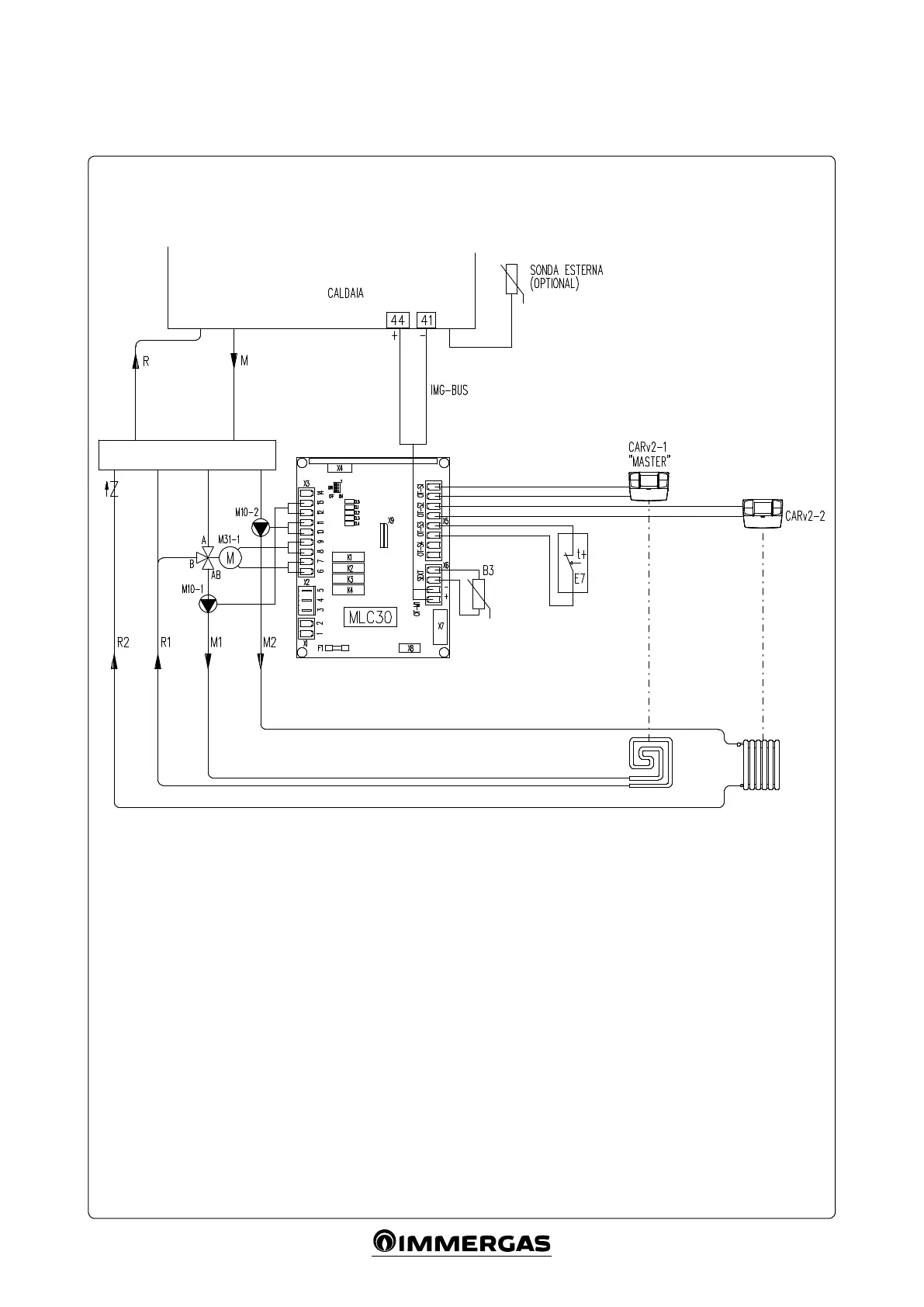

Schema idraulico kit multizone, congura-
zione 1 zona alta temperatura - 1 zona bassa
temperatura.
Legenda:
B3 - Sonda mandata zona 1 bassa temperatura
CAR
V2
-1 - Comando amico remoto
V2
zona 1 bassa temperatura
CAR
V2
-2 - Comando amico remoto
V2
zona 2 alta temperatura
E7-1 - Termostato sicurezza zona 1 bassa temperatura
M10-1 - Circolatore zona 1 bassa temperatura
M10-2 - Circolatore zona 2 alta temperatura
M31-1 - Valvola miscelatrice zona 1 bassa temperatura
M - Mandata impianto
R - Ritorno impianto
