Immergas Victrix TT - Schemi Elettrici

7
SCHEMI ELETTRICI.
6
7

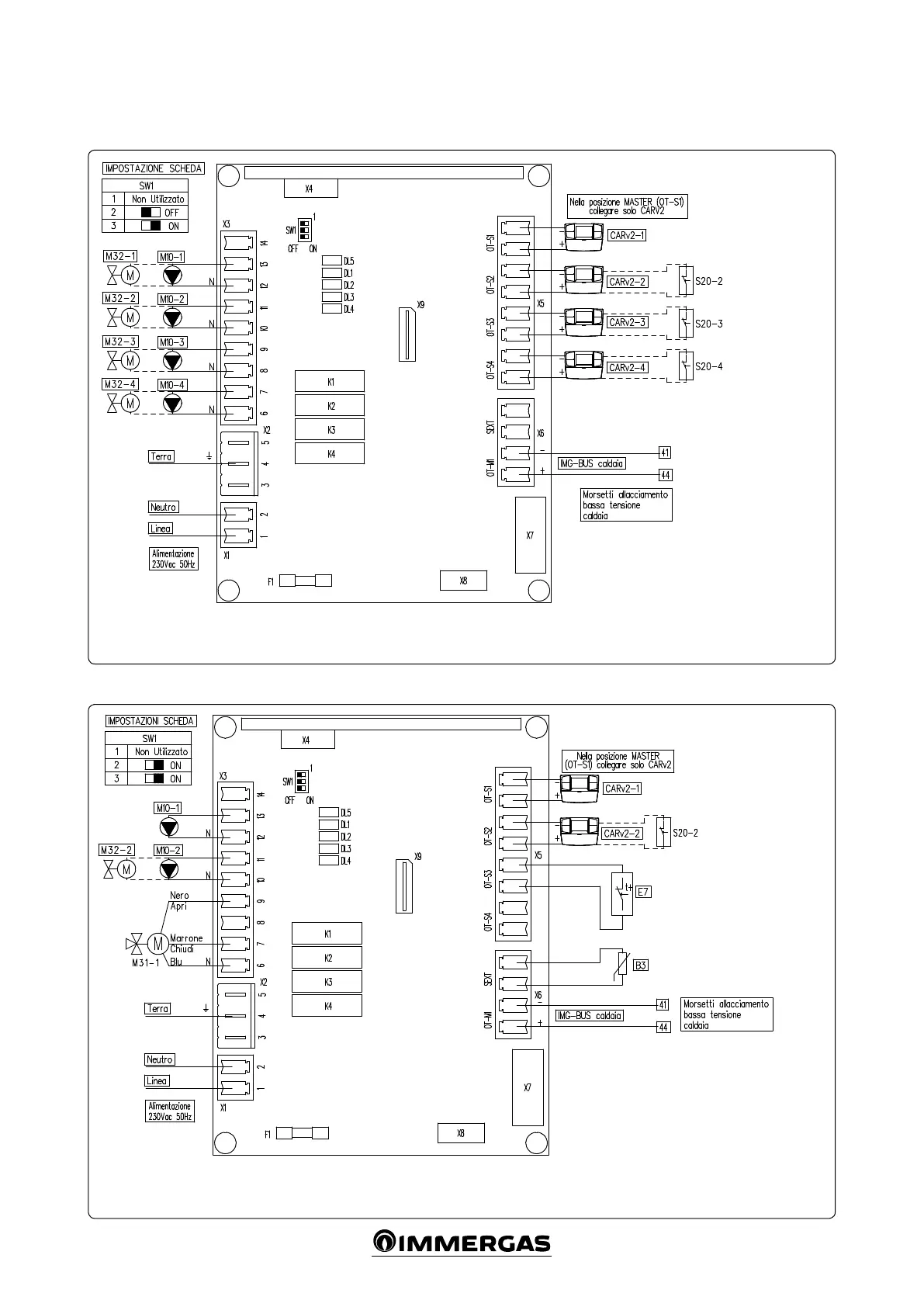

Schema elettrico kit multizone, congurazione
4 zone alta temperatura.
Schema elettrico kit multizone, congurazione 1
zona alta temperatura - 1 zona bassa temperatura.
Legenda:
CAR
V2
- Comando amico remoto
V2
zona 1 ÷ 4
M10 - Circolatore zona 1 ÷ 4
M32 - Valvola di zona 1 ÷ 4
S20 - Termostato ambiente zona 2 ÷ 4
SW1 - Selettore impostazione scheda
Legenda:
CAR
V2
- Comando amico remoto
V2
zona 1 ÷ 2
B3 - Sonda mandata zona bassa temperatura
E7 - Termostato sicurezza zona bassa temperatura
M10-1 - Circolatore zona 1 (zona bassa temperatura)
M10-2 - Circolatore zona 2 (zona alta temperatura)
M31-1 - Valvola miscelatrice (zona bassa temperatura)
M32-2 - Valvola di zona 2
S20-2 - Termostato ambiente zona 2
SW1 - Selettore impostazione scheda
