SCHEMI IDRAULICI.

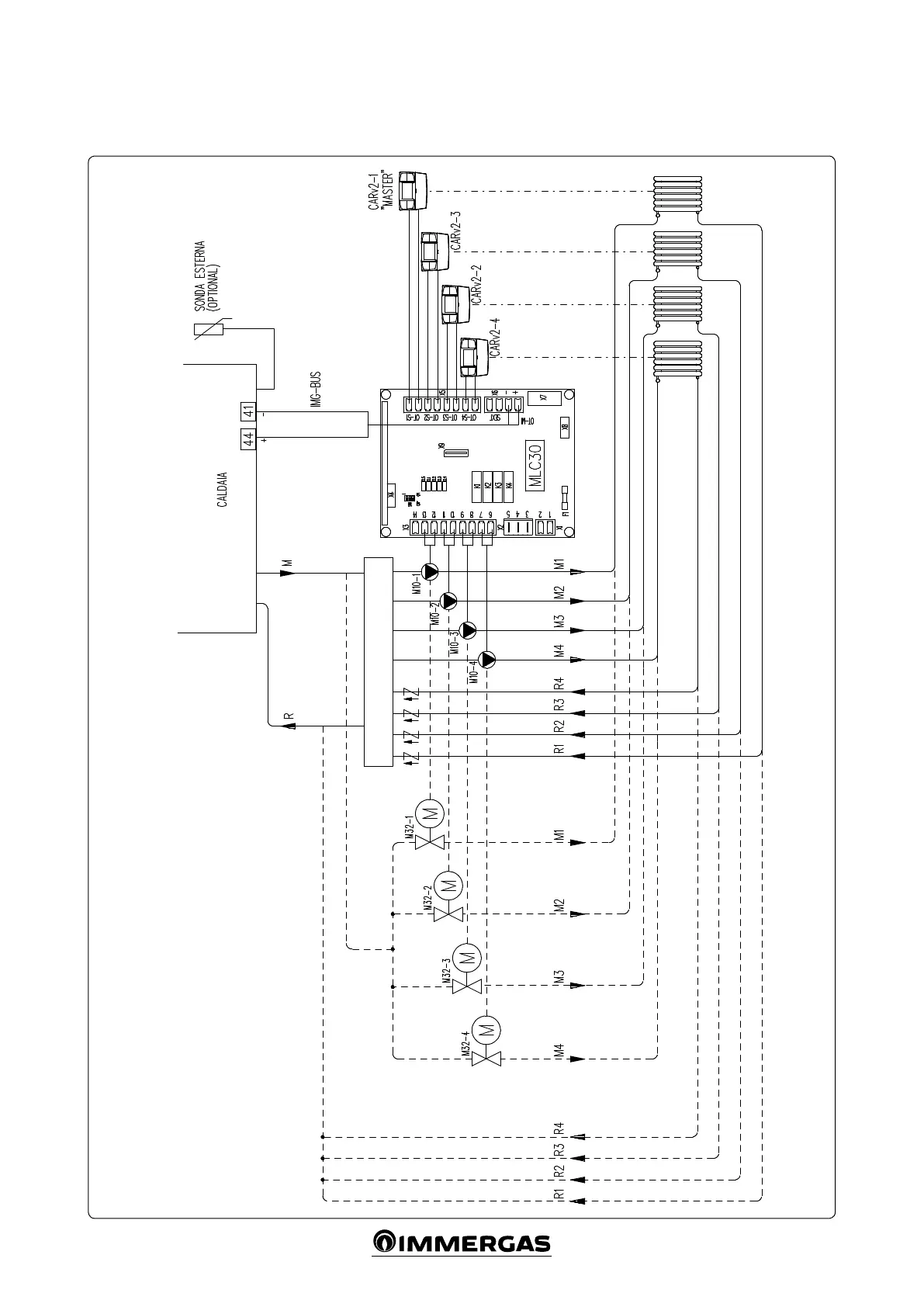

Schema idraulico kit multizone, congurazio-
ne 4 zone alta temperatura.
Legenda: CAR
V2
- Comando amico remoto
V2
zona 1 ÷ 4
M10 - Circolatore zona 1 ÷ 4 M32 - Valvola di zona 1 ÷ 4 M - Mandata impianto
R - Ritorno impianto
