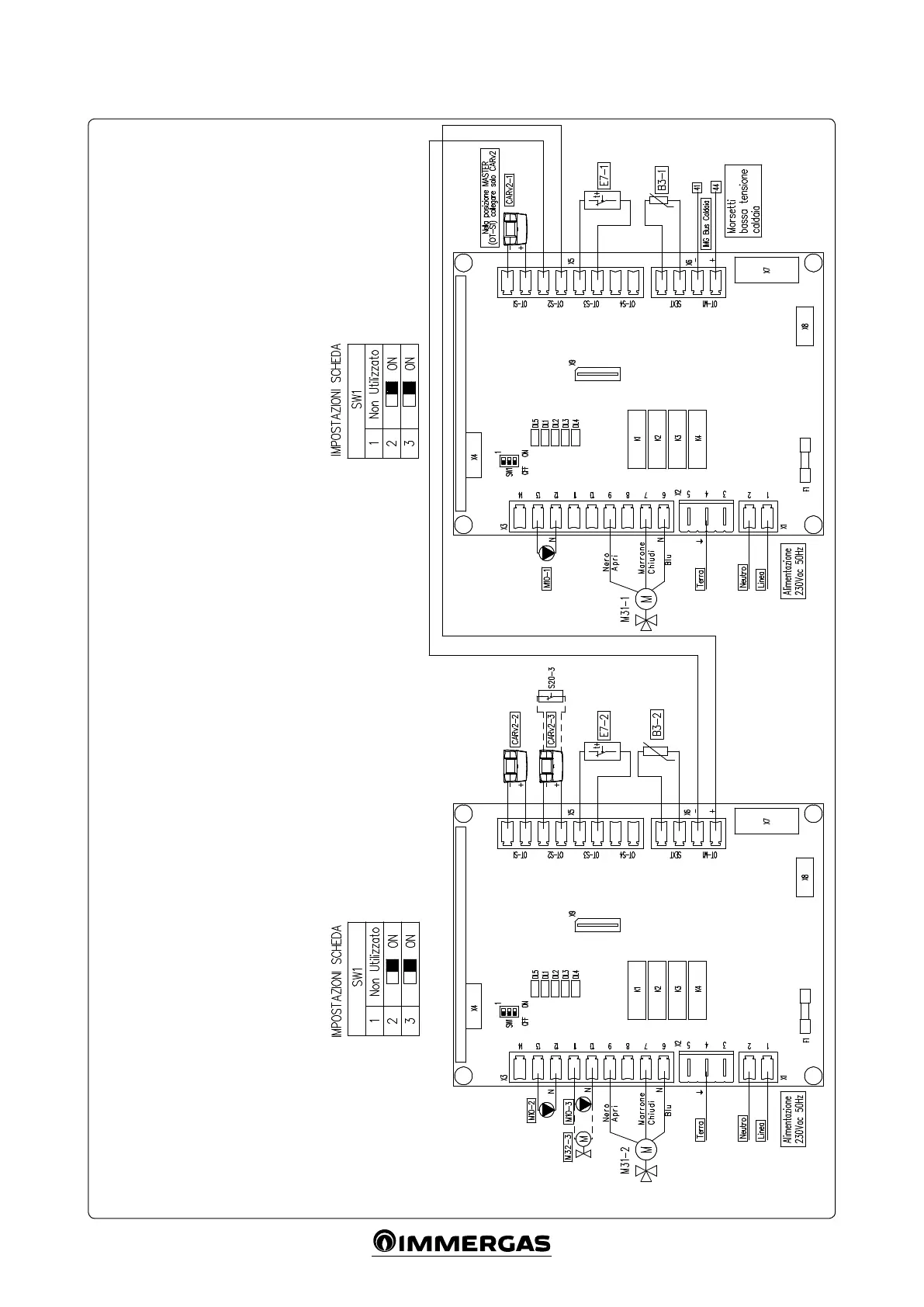

Schema elettrico 2 kit multizone, congurazione 2
zone bassa temperatura - 1 zona alta temperatura.
Legenda: B3-1 - Sonda mandata zona 1 bassa temperatura
B3-2 - Sonda mandata zona 2 bassa temperatura
CAR
V2
-1 - Comando amico remoto
V2
zona 1
CAR
V2
-2 - Comando amico remoto
V2
zona 2
CAR
V2
-3 - Comando amico remoto
V2
zona 3
E7-1 - Termostato sicurezza zona 1 bassa temperatura
E7-2 - Termostato sicurezza zona 2 bassa temperatura
M10-1 - Circolatore zona 1 bassa temperatura M10-2 - Circolatore zona 2 bassa temperatura M10-3 - Circolatore zona 3 alta temperatura M31-1 - Valvola miscelatrice zona 1 bassa temperatura M31-2 - Valvola miscelatrice zona 2 bassa temperatura M32-3 - Valvola di zona 3 alta temperatura S20-3 - Termostato ambiente zona 3 SW1 - Selettore impostazione scheda
