6
CONFIGURAZIONE DIP SWITCH.
La scheda elettronica è dotata di dip switch per
la sua regolazione (Rif. 9 Fig. 1), eettuare la
congurazione come indicato in tabella (Fig. 4).
Impostazione set riscaldamento massimo per
zone bassa temperatura.
E’ possibile impostare il limite massimo del set
riscaldamento che la caldaia accetta dalle zone
bassa temperatura.
Procedura:
- Impostare SW3 su “OFF”;
- ruotare la manopola del set riscaldamento del
CAR
V2
no al valore desiderato;
- Attendere circa 30 secondi;
- Riportare SW3 su “ON”;
Attenzione: quando SW3 è impostato su OFF,
la scheda non accetta richieste di riscaldamento.
(fare attenzione a reimpostare SW3 su “ON” al
termine dell’operazione).
E’ possibile ripetere la procedura per impostare
un valore diverso.
FUNZIONE ANTIBLOCCO POMPA.
La scheda è dotata di una funzione che fa partire
la pompa almeno 1 volta ogni 24 ore per la durata
di 10 secondi al ne di ridurre il rischio di blocco
pompa per prolungata inattività.
FUNZIONE ANTIBLOCCO
MISCELATRICE.
Al ne di evitare il blocco della valvola miscela-
trice la scheda è dotata di una funzione che dopo
24 ore dall’ultimo funzionamento in modalità
riscaldamento del sistema eettua un’apertura e
una chiusura totale della valvola.
FUNZIONE ANTIGELO ZONA BASSA
TEMPERATURA.
La scheda è dotata di una funzione antigelo che
attiva una richiesta riscaldamento quando la
temperatura letta dalla sonda sulla zona bassa
temperatura è inferiore a 5 °C. La caldaia viene
accesa con temperatura di mandata a 40 °C. La
richiesta riscaldamento viene interrotta quando
la temperatura letta dalla sonda supera gli 8 °C
per almeno 15 minuti.
FUNZIONE SFIATO AUTOMATICO.
La funzione viene attivata in concomitanza con
l’attivazione della funzione sulla caldaia.
- Sato circuito riscaldamento: la scheda attiva
i circolatori di zona e apre la miscelatrice.
- Sato circuito sanitario: i circolatori vengono
spenti e la miscelatrice mantenuta aperta.
Al termine della funzione la miscelatrice viene
chiusa.
FUNZIONE “SPAZZA CAMINO”.
La funzione viene attivata in concomitanza con
l’attivazione della funzione sulla caldaia.
- Spazza camino in riscaldamento: i circolatori
delle zone vengono attivati, la miscelatrice della
zona bassa temperatura si regola in base alla
temperatura impostata dal relativo comando
remoto.
- Spazza camino in sanitario: i circolatori di zona
sono spenti e la miscelatrice chiusa.
SONDA ESTERNA DI TEMPERATURA
OPTIONAL.
Il kit multizona è predisposto per la gestione
della sonda esterna che è disponibile come kit
optional. La sonda è collegabile direttamente
alla scheda elettronica della caldaia e consente
di diminuire automaticamente la temperatura
massima di mandata all’impianto all’aumentare
della temperatura esterna in modo da adegua-
re il calore fornito all’impianto in funzione
della variazione della temperatura esterna. La
sonda esterna agisce sempre quando connessa
indipendentemente dalla presenza o dal tipo
di cronotermostato ambiente utilizzato e può
lavorare in combinazione con i cronotermostati
Immergas. Il collegamento elettrico della sonda
esterna deve avvenire come indicato sul libretto
istruzioni di caldaia.

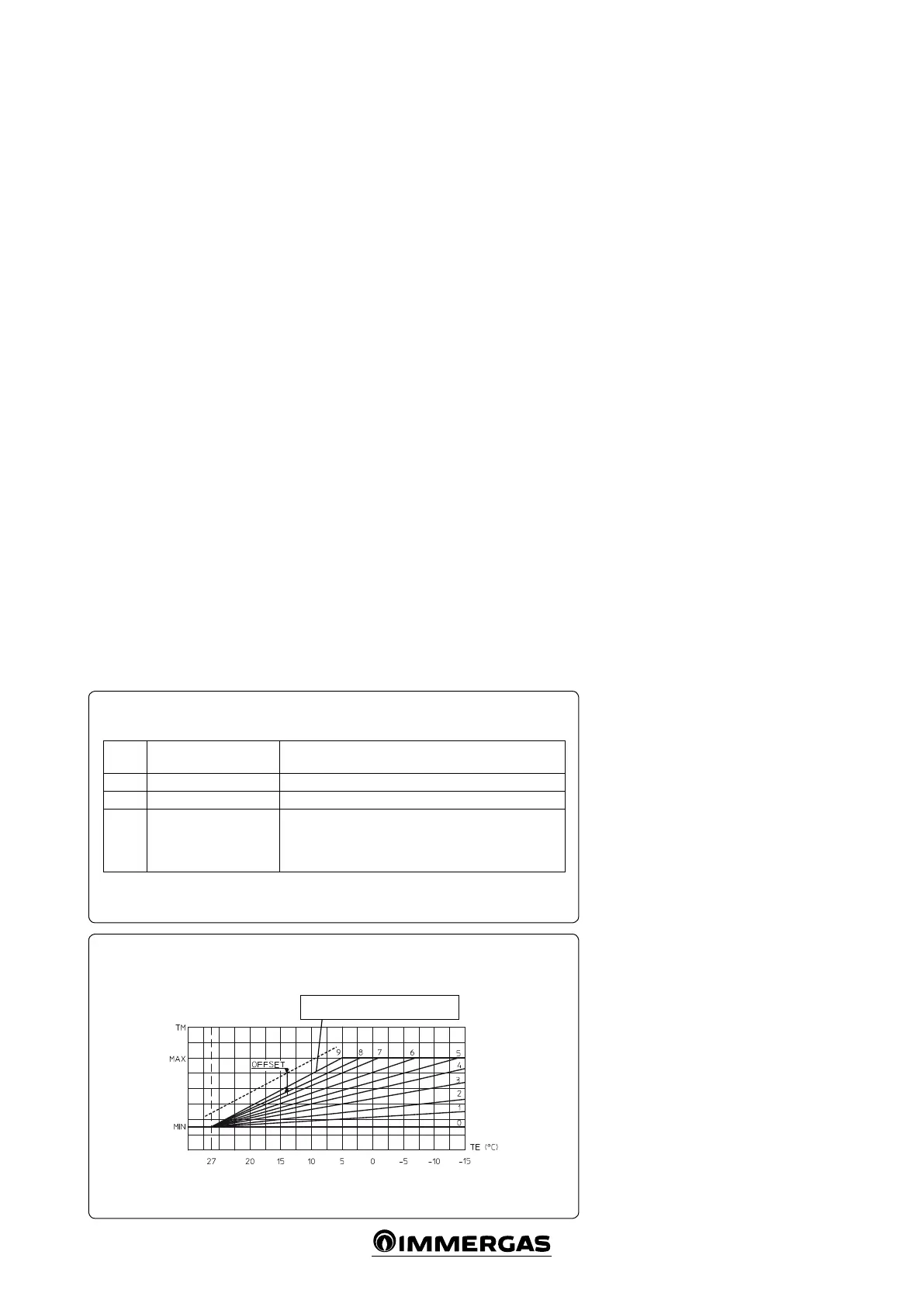

La curva di correzione (Fig. 5) può essere modi-
cata da un qualsiasi controllo remoto oppure nel
caso in cui la zona in questione sia gestita da un
termostato ambiente la curva può essere modi-
cata dal controllo remoto principale mediante
i relativi parametri (Parag. “Programmazione
scheda elettronica”).
TM - MAX/MIN = Range temperatura mandata selezionato.
TE = Temperatura esterna.
Legge di correzione della temperatura di mandata in funzione della temperatura esterna e
della regolazione utente della temperatura di riscaldamento.
4
Posizione della regolazione utente
temp. riscaldamento.
5
Dip
Switch
OFF ON
SW1 Non utilizzato Non utilizzato
SW2 4 zone alta temperatura 1 zona bassa temperatura + 1 zona alta temperatura
SW3
Impostazione set riscal-
damento massimo per
zona bassa temperatura
Sul comando remoto 1 visualizzo i TSP della scheda
multizona e posso visualizzare la temperatura letta dalla
sonda della zona bassa temperatura “T MAND” mediante
il pulsante info del comando remoto.
