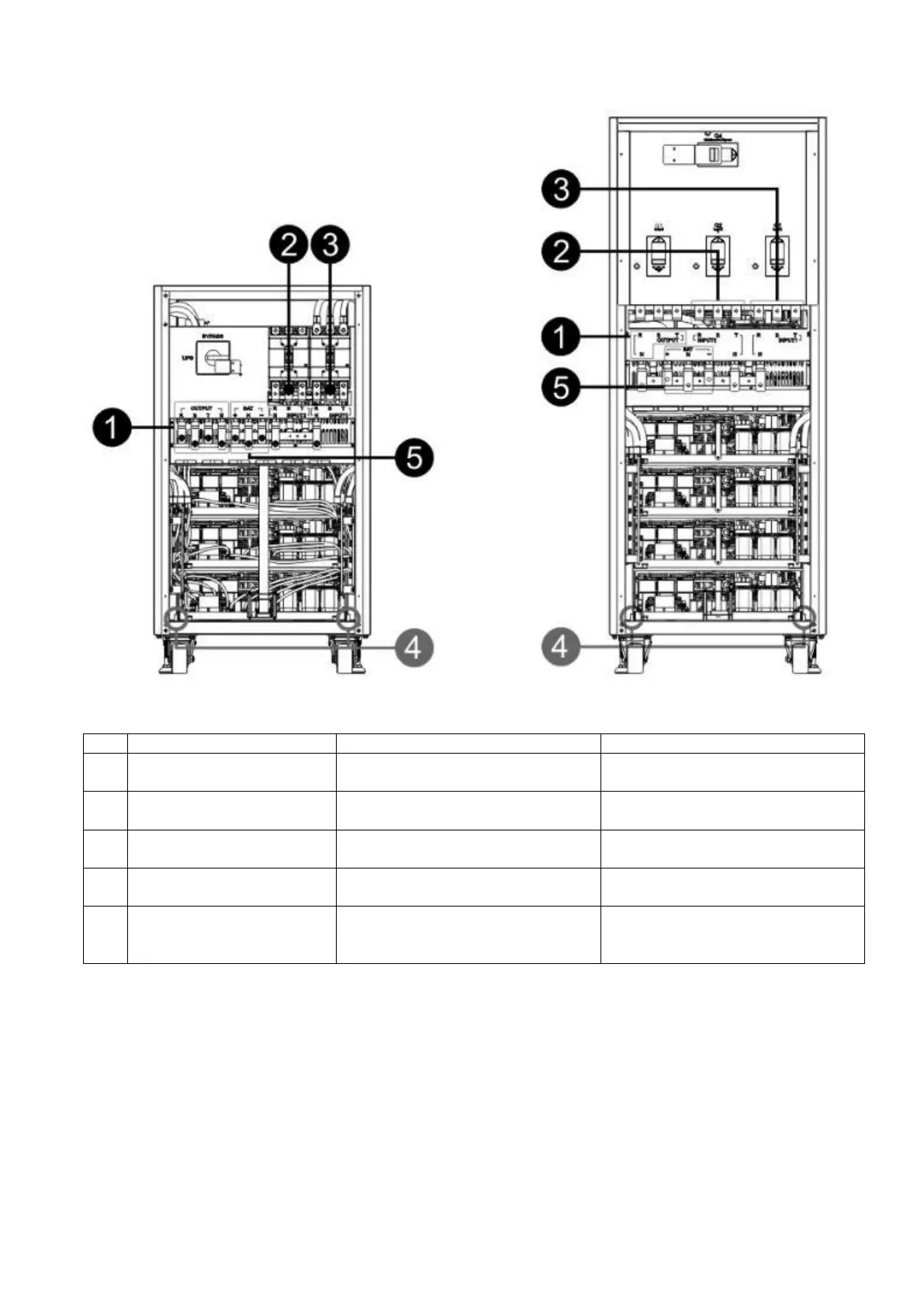

2-4. Borniers de raccordement
E4 Evolution II 100K/120K TT S
E4 Evolution II 160K/200K TT S
N°
Élément
Fonction
Description

Bornes de sortie
Se connecte aux charges à
protéger
Comprend les bornes R, S, T et N
(neutre).

Bornes d’entrée de
bypass
Se connecte à une source secteur
de bypass
Comprend les bornes R, S, T et N
(neutre).

Bornes d’entrée secteur
Se connecte à la source secteur
principale
Comprend les bornes R, S, T et N
(neutre).

Bornes de terre entrée et
sortie
Pour la mise à la terre de
l’onduleur
Comprend deux bornes de mise à
la terre.

Bornes d’entrée de
batterie
Connecte un module d’autonomie
externe
Comprend :
les bornes positive (+),
négative (-) et neutre (N).
