3. Panneau de commande et écran LCD
3-1. Introduction
L’écran tactile et le panneau de commande se trouvent sur la face avant de l’onduleur. Cette interface
permet de contrôler les mesures, les paramètres, l’état de l’onduleur, l’état de la batterie et les alarmes.
L’interface de contrôle est divisée en quatre sections : (1) Écran LCD, (2) Voyants lumineux, (3) Bouton de
mise en marche, (4) Alarme sonore, comme illustré à la Figure 3–1.

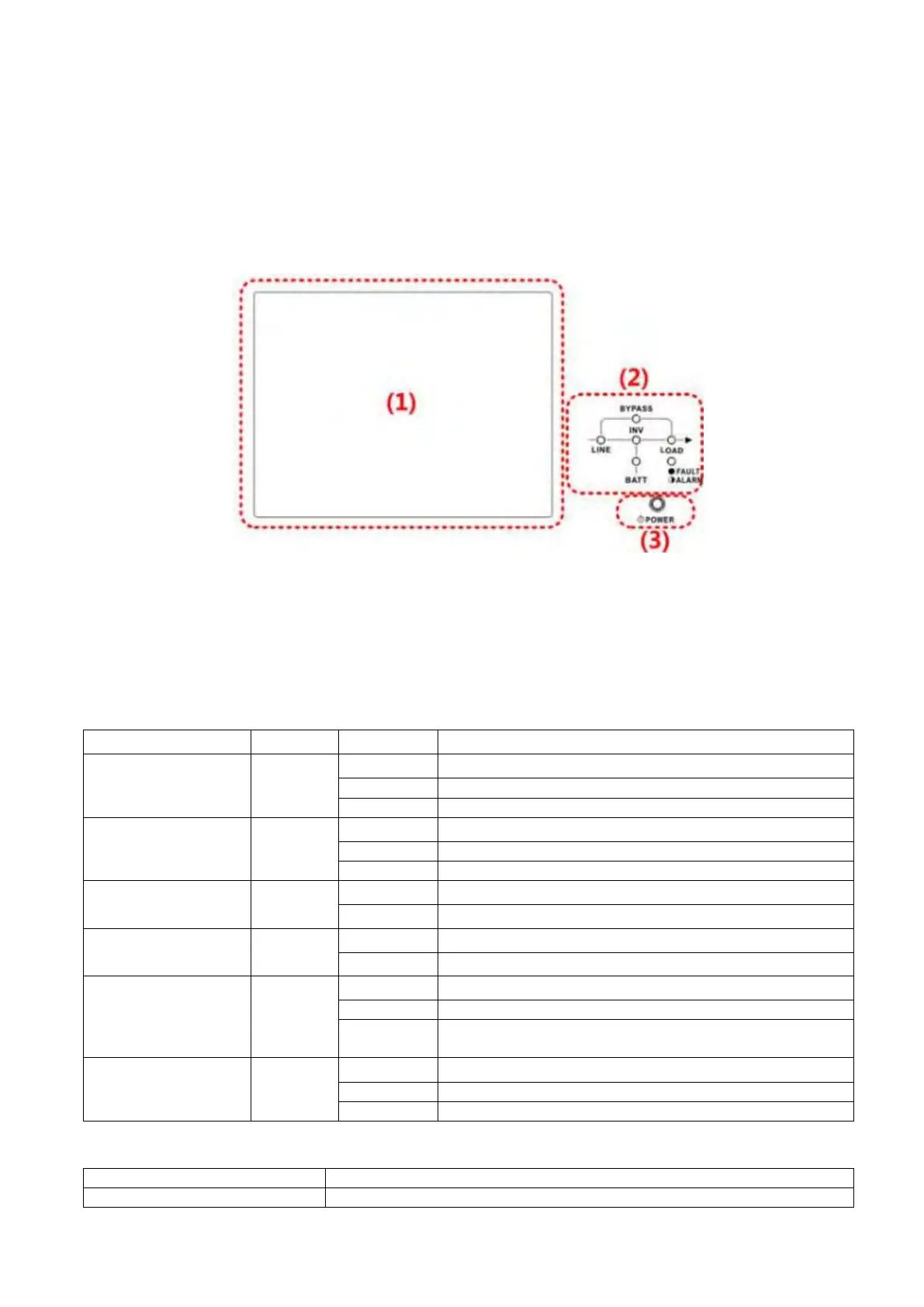

Figure 3–1 panneau de commande
(1) Afficheur LCD tactile : affichage graphique et paramétrages
(2) Voyants lumineux. Consultez le Tableau 3–1.
(3) Bouton de mise en marche. Consultez le Tableau 3–2.
(4) Alarme sonore. Consultez le Tableau 3–3.
Tableau 3–1 : voyants lumineux
Voyant
Couleur
État
Définition
LINE
(ENTRÉE)
Vert
Marche
La source d’entrée est normale.
Clignotant
La source d’entrée est anormale.
Arrêt
Aucune source d’entrée.
BYPASS
Jaune
Marche
Charge sur circuit de bypass.
Clignotant
La source d’entrée est anormale.
Arrêt
Circuit de bypass éteint.
LOAD
(CHARGE)
Vert
Marche
La sortie est alimentée
Arrêt
La sortie n’est pas alimentée
INV
(ONDULEUR)
Vert
Marche
Charge protégée par l’onduleur
Arrêt
Convertisseurs DC/AC hors service.
BATT
(BATTERIE)
Rouge
Marche
Charge sur batterie.
Clignotant
Batterie faible
Arrêt
Le convertisseur de batterie est normal et la batterie
est en charge.
FAULT
(ALARME)
Rouge
Marche
Panne de l’onduleur.
Clignotant
Alarme de l’onduleur.
Arrêt
Normal.
Tableau 3–2 : Bouton de mise en marche
Touche de commande
Description
“POWER”
Allumer ou éteindre l’onduleur. (maintenir enfoncé 2 s)
