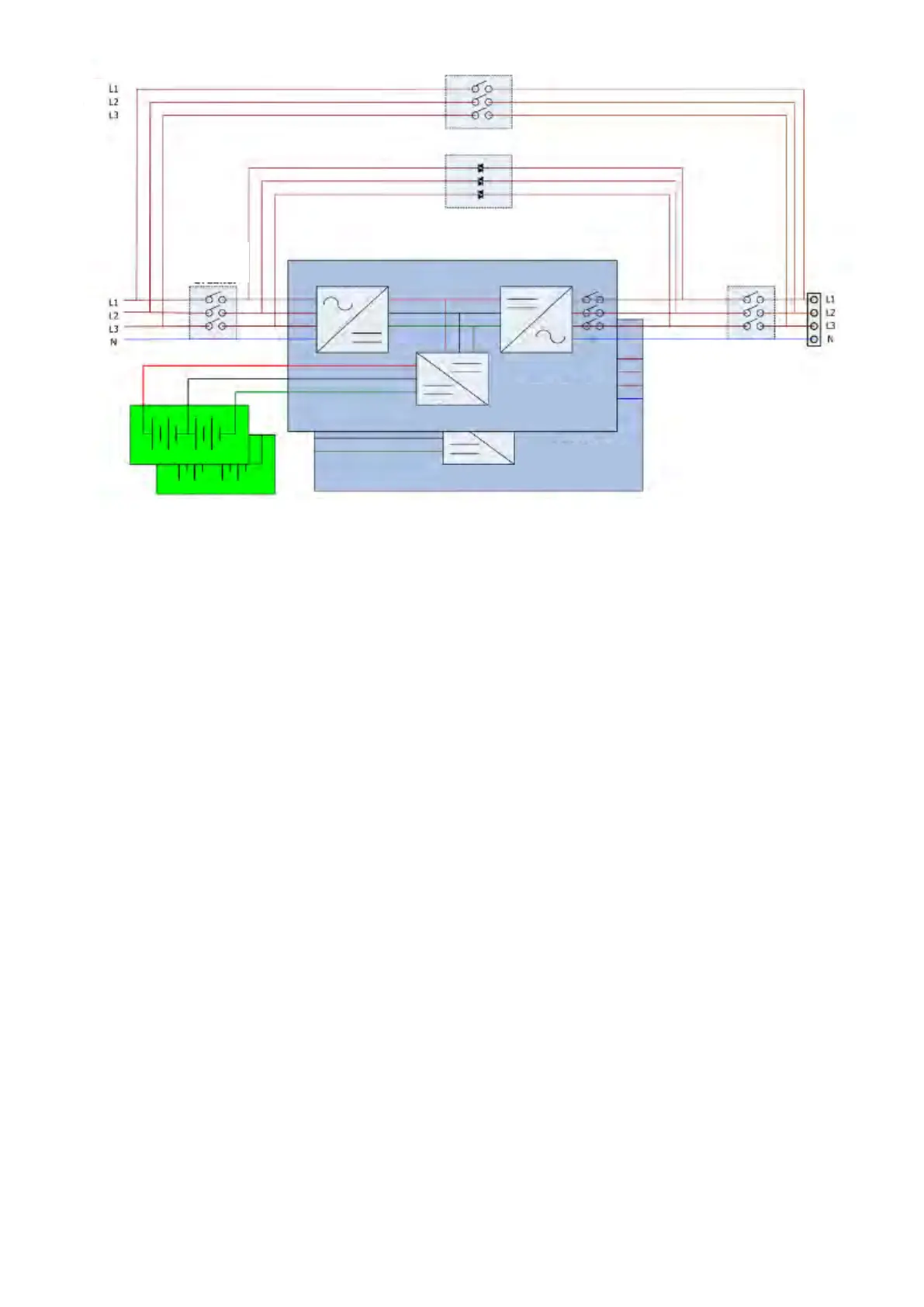

Schéma de câblage pour une seule entrée
5-2. Mode de fonctionnement
Cet onduleur est un onduleur triphasé+neutre, On ligne, double conversion qui peut fonctionner dans les
modes suivants :
 Mode veille
 Mode normal
 Mode batterie
 Mode bypass
 Mode ÉCO
 Mode arrêt
 Mode bypass pour entretien (bypass manuel)
5-2-1. Mode veille
Une fois connecté au réseau électrique, l’onduleur passe en mode veille, sauf s’il est allumé (si le réglage
de BYPASS est désactivé), et la fonction chargeur sera active lorsque la batterie sera connectée. La
charge n’est pas alimentée dans ce mode.
Commutateur statique
Disjoncteur de maintenance
Disjoncteur
d’entrée
Disjoncteur de sortie
Redresseur
Onduleur
Chargeur
Chargeur
Module de l’onduleur 1
Module de l’onduleur 2
Module de batteries
Module de batteries
Entrée 2
Entrée 1
Sortie
