INFOSEC UPS SYSTEM E4 Evolution II TT Series User Manual

51
INFOSEC UPS SYSTEM – 15, Rue du Moulin – 44880 Sautron – France – www.infosec-ups.com
Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 02 19 AA 59 203 07

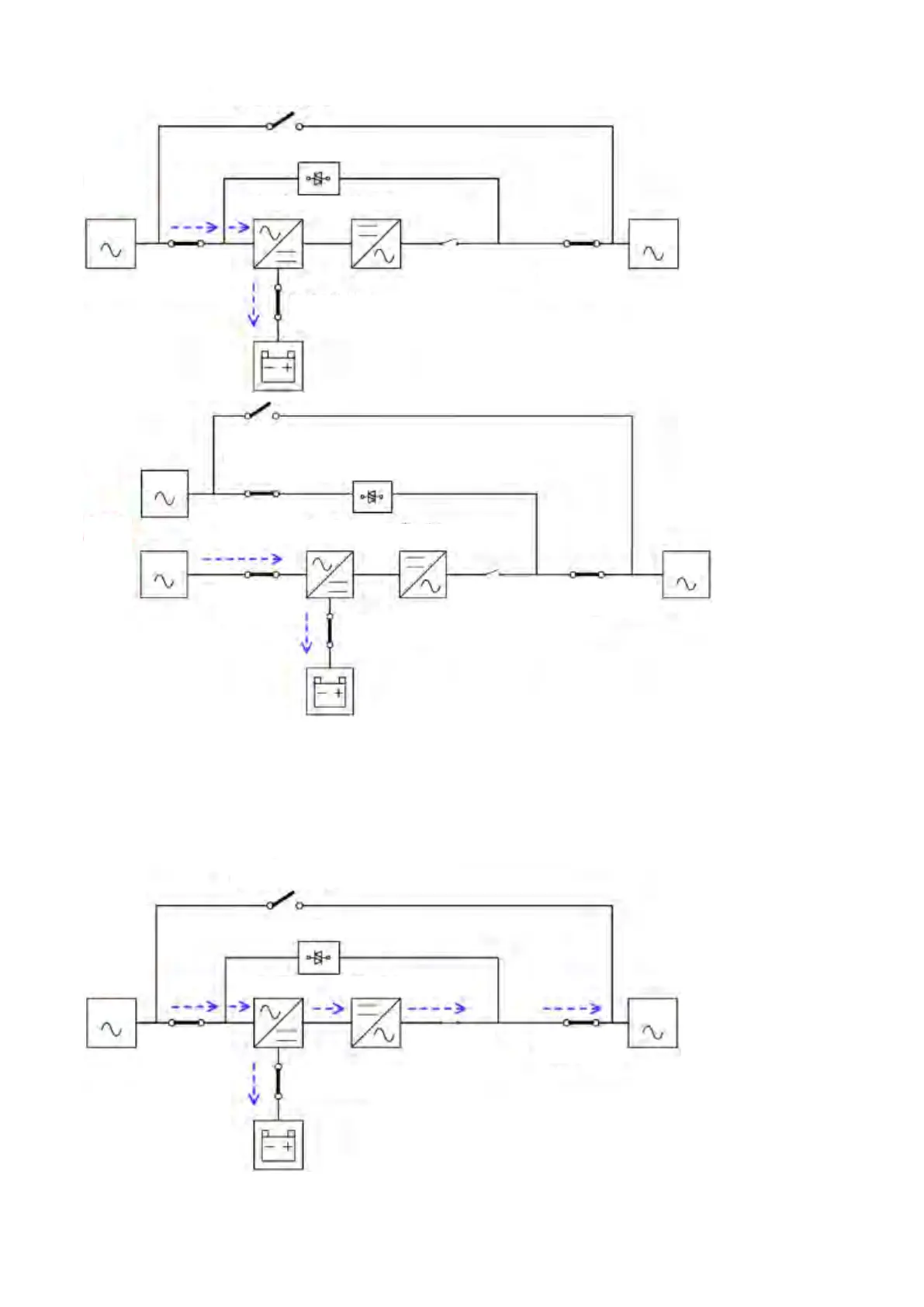

Schéma en mode veille
5-2-2. Mode normal
En mode normal, le redresseur fournit de l’électricité depuis le secteur et fournit du courant continu à
l’onduleur, et le chargeur charge la batterie. Le convertisseur onduleur filtre l’alimentation continue et la
convertit en alimentation CA stable et de qualité pour la charge.
Disjoncteur de maintenance Q4
Disjoncteur de batterie
Disjoncteur de maintenance Q4
Onduleur
Redresseur
STS (système de transfert statique)
STS (système de transfert statique)
Redresseur
Onduleur
Disjoncteur de batterie
Relais onduleur
Relais onduleur
Disjoncteur
de sortie Q3
Disjoncteur de
sortie Q3
Disjoncteur
d’entrée Q1
Disjoncteur
d’entrée Q1
Disjoncteur de
bypass Q2
Charge
Charge
Secteur
Bypass
Secteur
Entrée
simple
Double
entrée
Disjoncteur de maintenance Q4
STS (système de transfert statique)
Onduleur
Redresseur
Relais onduleur
Disjoncteur
de sortie Q3
Charge
Disjoncteur de batterie
Disjoncteur
d’entrée Q1
Secteur
Entrée
simple
