INFOSEC UPS SYSTEM E4 Evolution II TT Series User Manual

52
INFOSEC UPS SYSTEM – 15, Rue du Moulin – 44880 Sautron – France – www.infosec-ups.com
Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 02 19 AA 59 203 07

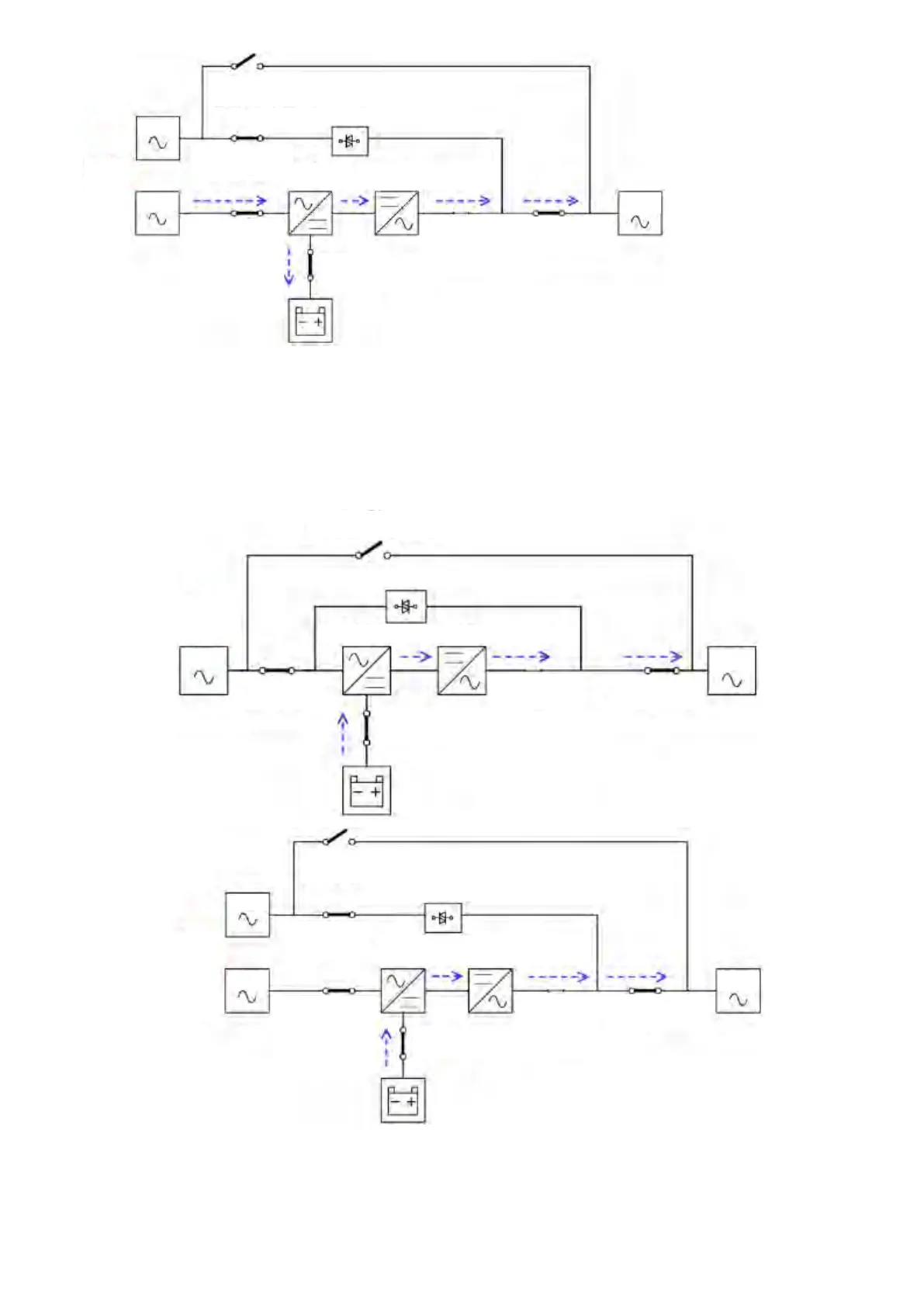

Schéma en mode normal
5-2-3. Mode batterie
L’onduleur passe automatiquement en mode batterie si le réseau électrique est absent. La charge n’est
nullement interrompue. En mode batterie, le redresseur est alimenté par la batterie et fournit une
alimentation continue au convertisseur onduleur. Il filtre l’alimentation continue et la convertit en
alimentation CA stable et de qualité pour la charge.
Schéma en mode batterie
Double
entrée
Bypass
Secteur
Disjoncteur de maintenance Q4
STS (système de transfert statique)
Onduleur
Disjoncteur de
bypass Q2
Relais onduleur
Disjoncteur de sortie
Q3
Charge
Coupe-circuit de batterie
Disjoncteur
d’entrée Q1
Disjoncteur de maintenance Q4
STS (système de transfert statique)
Onduleur
Redresseur
Relais onduleur
Disjoncteur
de sortie Q3
Charge
Disjoncteur de batterie
Disjoncteur
d’entrée Q1
Secteur
Disjoncteur de maintenance Q4
STS (système de transfert statique)
Entrée
simple
Double
entrée
Bypass
Secteur
Charge
Disjoncteur de sortie
Q3
Relais onduleur
Disjoncteur de batterie
Onduleur
Redresseur
Disjoncteur de
bypass Q2
Disjoncteur
d’entrée Q1
Redresseur
