5-2-4. Mode bypass
Une fois connecté au réseau électrique, l’onduleur est en mode bypass avant d’être allumé (si le réglage
BYPASS est activé), et la fonction chargeur sera active lorsque la batterie sera connectée.
Après avoir allumé l’onduleur, si une situation anormale se présente (surchauffe, surcharge, etc.), le
système de transfert statique effectuera un transfert de charge de l’onduleur vers le bypass sans aucune
interruption. Si le transfert est causé par une raison récupérable, l’onduleur repassera en mode ligne
lorsque la situation anormale aura été résolue.

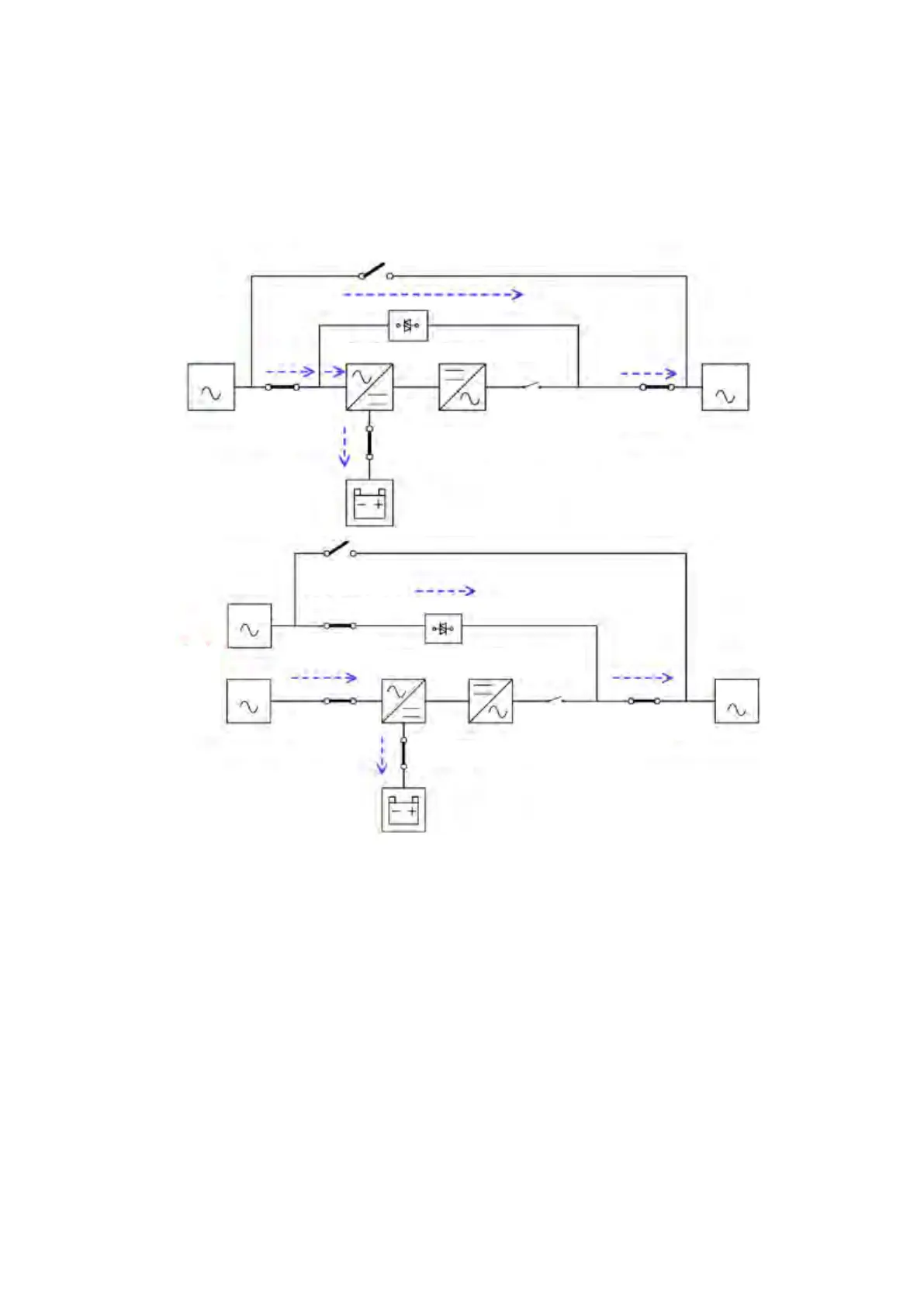

Schéma en mode bypass
Disjoncteur de maintenance Q4
Entrée
simple
STS (système de transfert statique)
Redresseur
Onduleur
Relais onduleur
Disjoncteur de
sortie Q3
Charge
Secteur
Disjoncteur
d’entrée Q1
Double
entrée
Bypass
Disjoncteur de
maintenance Q4
STS (système de transfert statique)
Disjoncteur de batterie
Disjoncteur de batterie
Relais onduleur
Disjoncteur de
sortie Q3
Charge
Secteur
Disjoncteur de
bypass Q2
Redresseur
Onduleur
Disjoncteur
d’entrée Q1
