5-2-5. Mode ÉCO
Le mode ÉCO peut être activé à travers le panneau de commande LCD. Dans le mode ÉCO, la charge est
redirigée vers la bypass lorsque la tension et la fréquence de bypass sont dans les plages acceptables. Si
la source de bypass est hors limite, l’onduleur transférera la source d’alimentation de la charge depuis la
source de bypass au convertisseur onduleur. Afin de réduire le temps de transfert, le redresseur et le
convertisseur onduleur fonctionnent lorsque l’onduleur est en mode ÉCO.

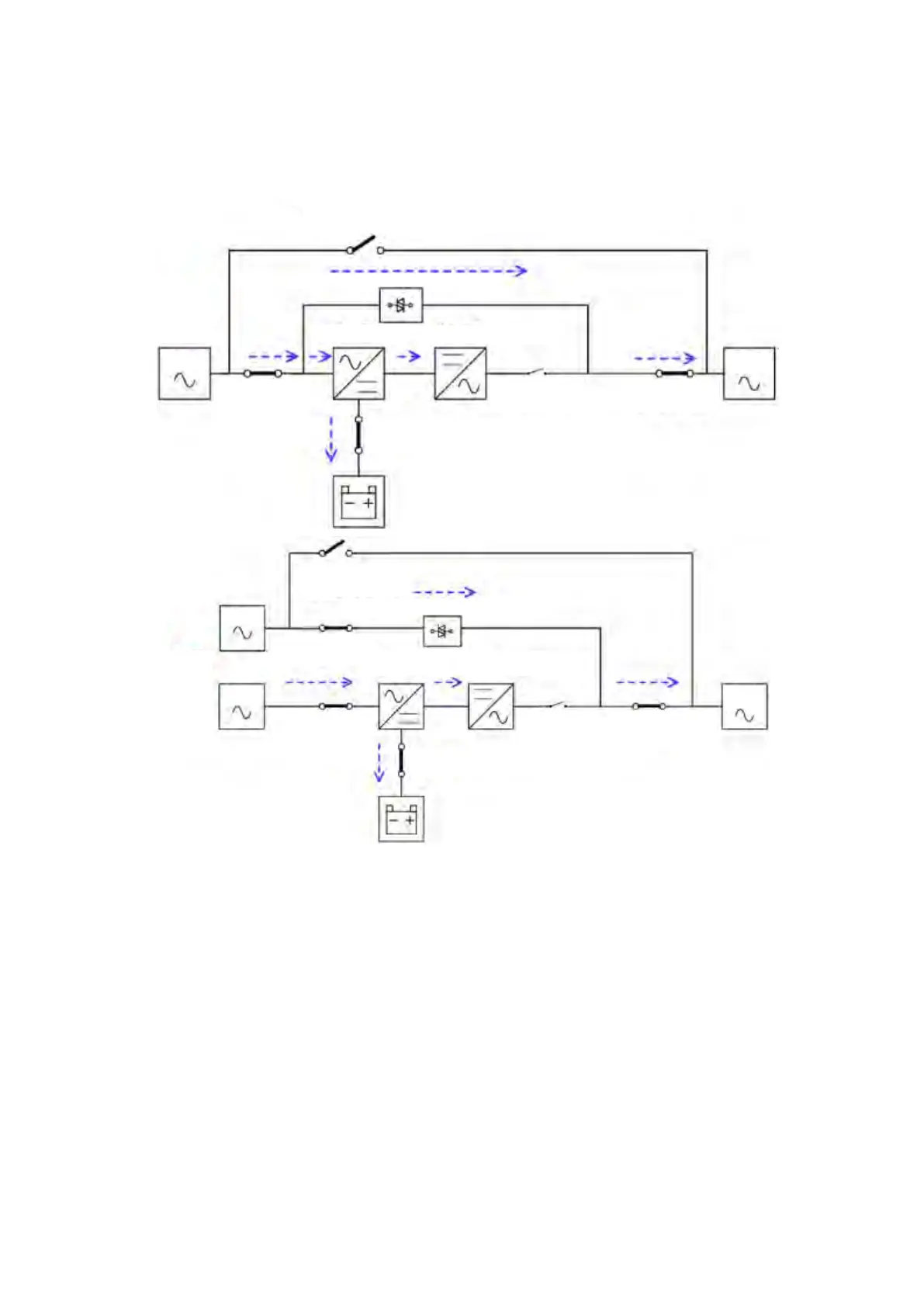

Schéma en mode ÉCO
Disjoncteur de maintenance Q4
STS (système de transfert statique)
Onduleur
Redresseur
Relais onduleur
Disjoncteur de
sortie Q3
Charge
Charge
Disjoncteur de sortie
Q3
Relais onduleur
Disjoncteur de batterie
Disjoncteur de batterie
Disjoncteur
d’entrée Q1
Disjoncteur
d’entrée Q1
Onduleur
Redresseur
Disjoncteur de
bypass Q2
Secteur
Secteur
Bypass
Entrée
simple
Double
entrée
Disjoncteur de
maintenance Q4
STS (système de transfert statique)
