5-2-7. Mode bypass manuel pour entretien
Un commutateur de bypass manuel est prévu pour garantir la continuité de l’alimentation vers la charge
critique lorsque le mode normal n’est pas disponible, par ex. pendant un processus d’entretien. Avant de
passer en mode bypass de maintenance, vérifiez que la source d’alimentation de bypass est normale.

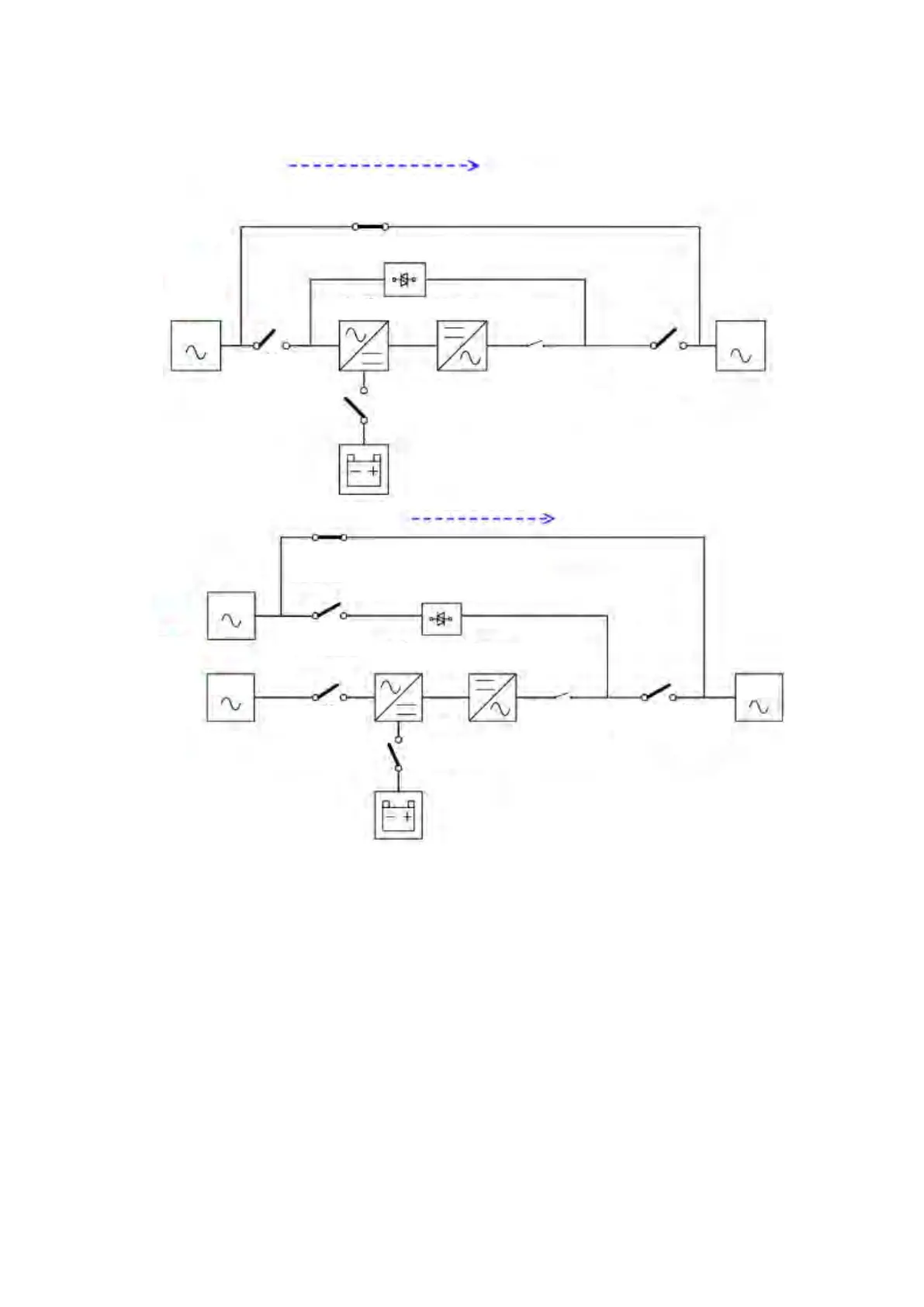

Schéma en mode bypass pour entretien
STS (système de transfert statique)
Disjoncteur de maintenance Q4
Secteur
Bypass
Disjoncteur de
bypass Q2
Redresseur
Onduleur
Relais onduleur
Disjoncteur de
sortie Q3
Charge
Disjoncteur de batterie
Disjoncteur
d’entrée Q1
Double
entrée
Disjoncteur de maintenance Q4
STS (système de transfert statique)
Onduleur
Redresseur
Disjoncteur de batterie
Relais onduleur
Disjoncteur de
sortie Q3
Disjoncteur
d’entrée Q1
Entrée
simple
Charge
Secteur
