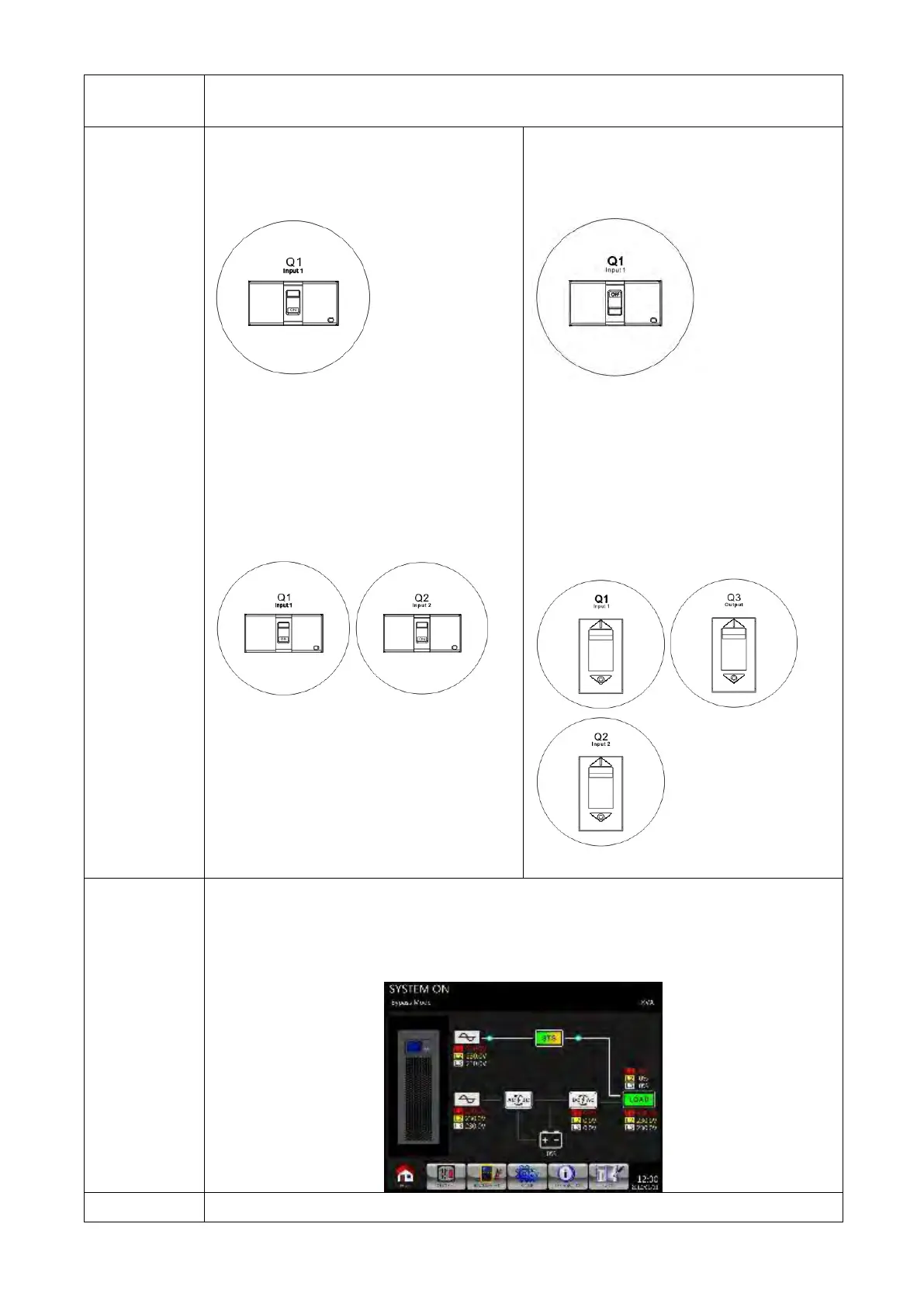

6-3-2. Transfert du mode bypass de maintenance vers le mode normal
Étape 1
vérifiez que l’entretien est terminé. Tous les modules de puissance ont été
correctement installés.
Étape 2
Modèle à une seule entrée :
Fermez le disjoncteur de l’entrée 1 (Q1)
comme illustré ci-dessous.
Modèle à double entrée :
Fermez le disjoncteur de l’entrée 1 (Q1)
et le disjoncteur de l’entrée 2 (Q2) comme
illustré ci-dessous.
E4 Evolution II 100K/120K TT S
Modèle à une seule entrée :
Fermez le disjoncteur de l’entrée 1 (Q1)
comme illustré ci-dessous.
Modèle à double entrée :
Fermez le disjoncteur de l’entrée 1 (Q1),
le disjoncteur de l’entrée 2(Q2) et le
disjoncteur de sortie (Q3) comme illustré
ci-dessous.
Étape 3
veuillez accéder au MENU DE CONFIGURATION de l’afficheur LCD et choisir
« SYSTÈME » afin de vérifier que l’option « Mode bypass » est activée. Si l’option
« Mode bypass » est désactivée, vous devez l’activer. Ensuite, quittez le MENU DE
CONFIGURATION et vérifiez que l’onduleur fonctionne en mode bypass.
Étape 4
Ouvrir le disjoncteur de bypass de maintenance comme illustré ci-dessous.
E4 Evolution II 160K/200K TT S
E4 Evolution II 100K/120K TT S
E4 Evolution II 160K/200K TT S
