ISTRUZIONI DI MONTAGGIO
1
. Montare la piscina fuori terra (AGP) e la relativa pompa-filtro seguendo le istruzioni
d'installazione.
2
. Togliere dalla confezione il generatore salino di cloro e i relativi accessori.
3
. Collocare il generatore salino di cloro in linea, dopo la pompa-filtro.
4
. Collegare il tubo connettore
(7)
all'apposito ingresso sul generatore salino di cloro.
Collegare il sistema alla pompa e alla piscina con tubi/pompe da 32mm (1-1/4”):
Il sistema saltwater comprende tubi da 38mm (1-1/2”). Viene fornito con adattatori A (1) e
B (8) che permettono il collegamento a tubi/pompe piccole da 32mm (1-1/4”) di diametro.
Installare come segue:

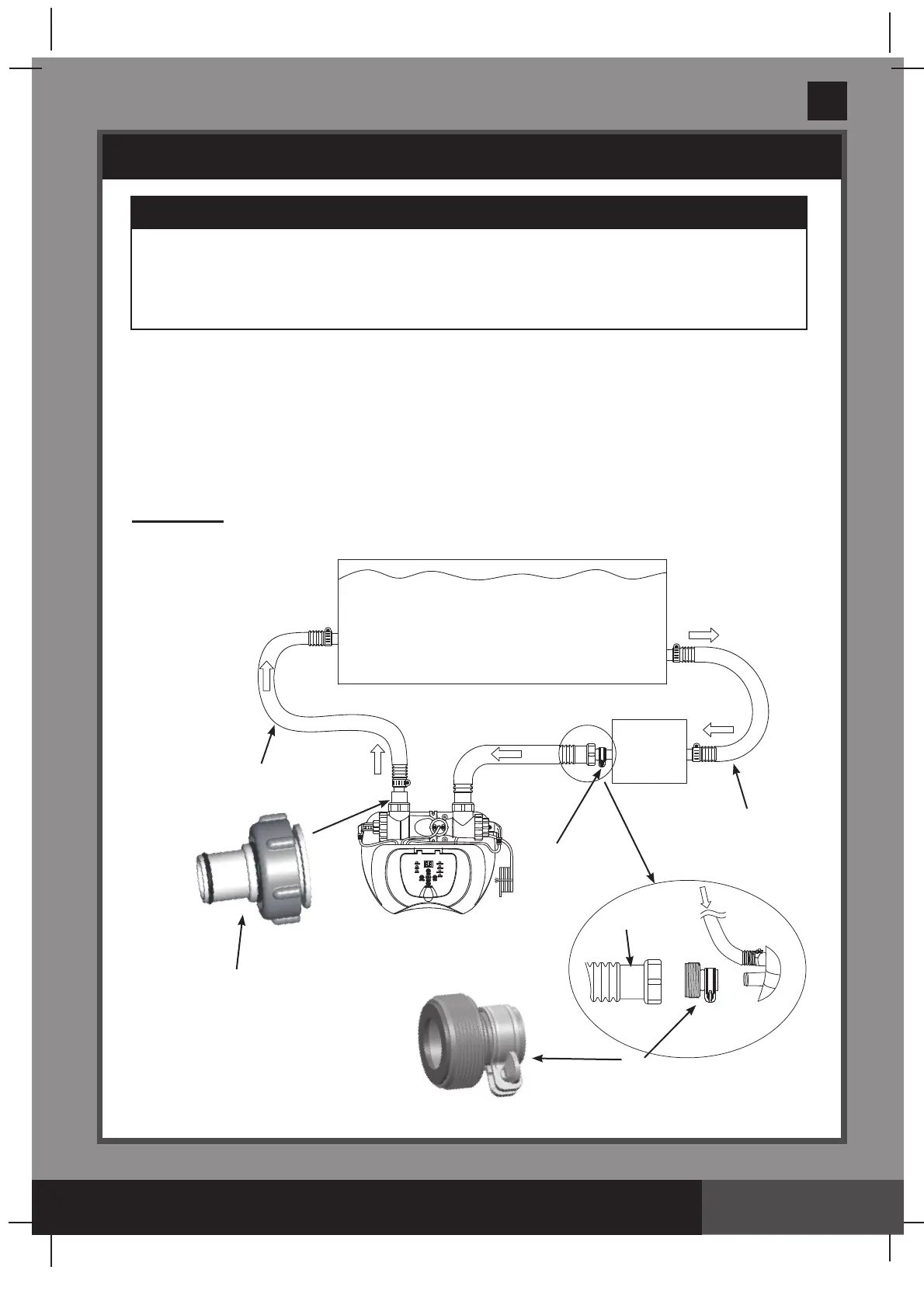

Disegno #1
IMPORTANTE
• Il Sistema Saltwater richiede un filtro per pompa separato [700~3200 gph (2650~12112 lph)] per
far scorrere l’acqua e funzionare correttamente.
• Il generatore salino di cloro per acqua salata deve essere installato come ultimo componente
dell'attrezzatura della piscina sulla linea di ritorno dell'acqua alla piscina, come mostrato nel
Disegno #1. Tale ubicazione consente di prolungare la durata delle piastre di titanio.
ACQUA ALLA
PISCINA
ACQUA DALLA
PISCINA
TUBO
1-1/4” (32mm)
POMPA
DEL
FILTRO
PISCINA
TUBO
1-1/4” (32mm)
8
8
7
1
CLORINATORE –
ECOSTERILIZZATORE
SALINO
