Intex QS500 - Montage

329
B
BEWAAR DEZE HANDLEIDING GOED
(329IO) MODEL ECO5220/5230 & 6220/6230 SALTWATER SYSTEM WITH E.C.O. DUTCH 7.5” X 10.3” PANTONE 295U 05/23/2024
Nederlands
Bladzijde 6
MONTAGE
1
. Zet het zwembad en de filterpomp op volgens de bijbehorende handleiding.
2
. Haal het zoutwatersysteem en de bijbehorende accessoires uit de verpakking.
3
. Plaats het zoutwatersysteem ná de filterpomp (zie tekening #1).
4
. Sluit de slang
(7)
aan op de inlaat van het zoutwatersysteem.
Het aansluiten van het systeem aan de pomp en het zwembad met 32mm
aansluitingen/slangen:
Het zoutwater systeem bevat 38mm aansluitingen. Het wordt bijgevolg gelevered met
adapters A (1) en B (8) om aan te sluiten op de kleine 32mm diameter aansluitingen/
slangen. Installeer als volgt:

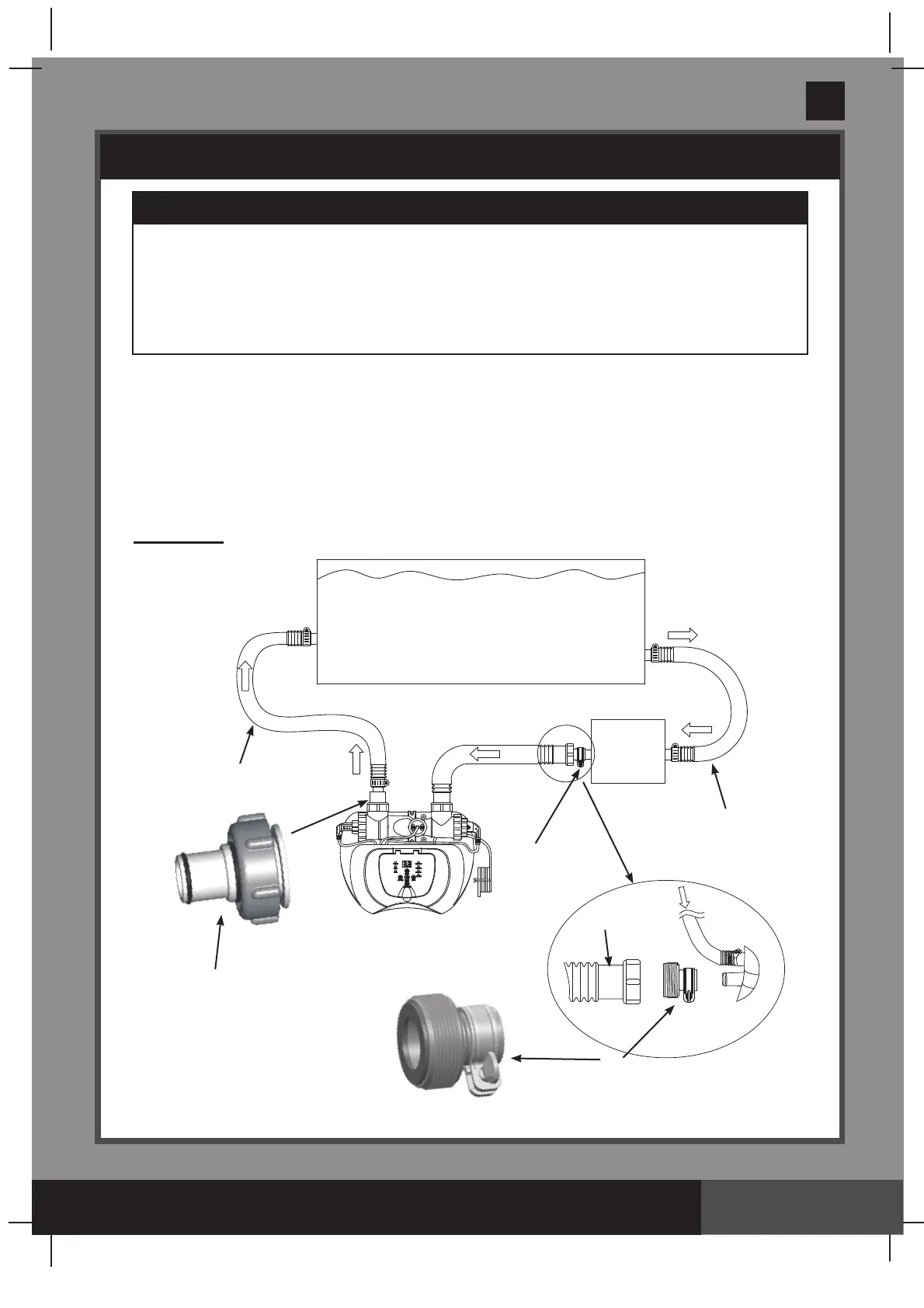

Tekening #1
BELANGRIJK
• Het Zoutwater Systeem vereist een aparte filterpomp [700~3200 gph (2650~12112 lph)]
om het water aan te drijven en goed te functioneren.
• Het zoutwatersysteem dient het laatste apparaat te zijn in een cyclische opstelling:
ZWEMBAD - vuil waterslang naar filterpomp - FILTERPOMP - schoon waterslang naar
zoutwatersysteem - ZOUTWATERSYSTEEM - schoon zoutwaterslang terug naar zwembad
- ZWEMBAD. Zie tekening #1. De beschreven opstelling is de optimale opstelling van uw
zwembadeenheid.
(SCHOON &
ZOUT) WATER
TERUG NAAR
ZWEMBAD
WATER
VANUIT HET
BAD
Ø 32mm SLANG
FILTERPOMP
ZWEMBAD
Ø 32mm
SLANG
8
8
7
1
ZOUTWATERSYSTEEM MET
ELEKTROKATALYSE OXIDATIE
