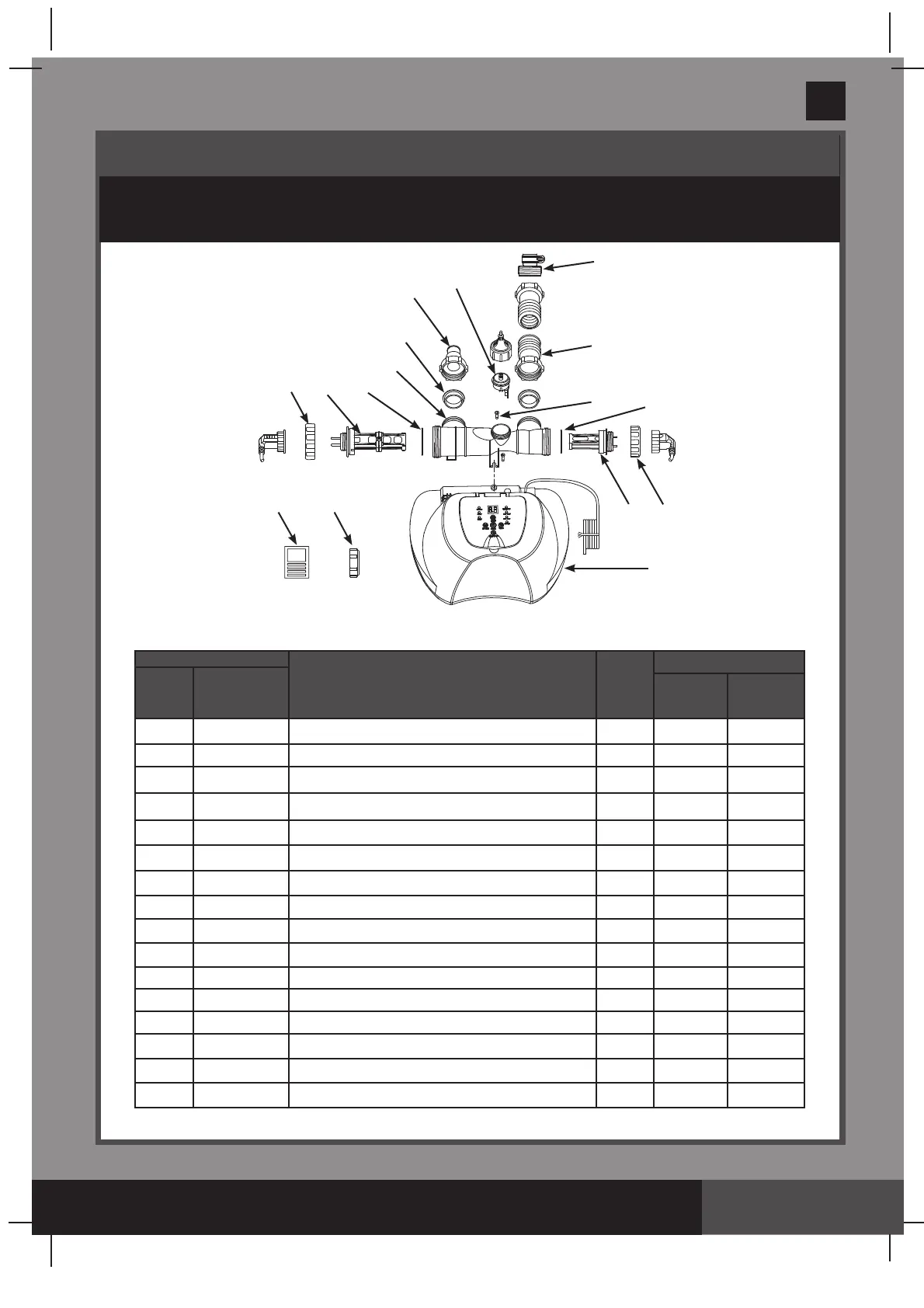

DETAIL DES PIECES
Avant d’installer votre produit, prenez quelques instants pour vérifier son contenu et
vous familiariser avec chaque pièce détachée.
NOTE :
Ce croquis est une simple représentation du produit. Il n'est pas à l'échelle réelle.
N
O
DÉSIGNATION
QUANTITÉ
RÉFÉRENCE PIÈCE DÉTACHÉE
PIÈCES
COMMUNES
POUR CONNEXION AVEC LES
ÉPURATEURS ÉQUIPÉS DE
TUYAUX 32MM
ECO5220/5230 ECO6220/6230
1 ADAPTATEUR À COL FILETÉ 1
10849 10849
2 VIS 2
11519 11519
3 CELLULE ÉLECTROLYTIQUE 1
11898 11903
4 CELLULE D’ÉLECTROLYSE SECONDAIRE 1
11900 11905
5 CELLULE D’ÉLECTROLYSE PRIMAIRE 1
11899 11904
6 SONDE DE DÉBIT 1
11460 11460
7
TUYAUX DE RACCORD À ÉCROUS FILETÉS
1
10720 10720
8 ADAPTATEUR B 1
10722 10722
9
COUVERCLE DE LA CELLULE
2
11131 11131
10
BAGUE DE SERRAGE DE LA CELLULE ÉLECTROLYTIQUE
1 11582 11432
11 JOINT EN L 2 11228 11228
12 JOINT TORIQUE DE LA CELLULE 1 11585 11515
13 STATION DE CONTRÔLE 1 12658 12660
14 LANGUETTES DE TEST 1 19635 19635
15 JOINT TORIQUE DE LA CELLULE 1 11585 11585
16
BAGUE DE SERRAGE DE LA CELLULE ÉLECTROLYTIQUE
1 11582 11582
10 5
12
3
11
1
6
8
7
2
15
16
4
13
9
14
Pour vos commandes de pièces, indiquer bien le modèle d’épurateur et la référence de la pièce.
