329
B
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
Deutsch
(329IO) MODEL ECO5220/5230 & 6220/6230 SALTWATER SYSTEM WITH E.C.O. GERMAN 7.5” X 10.3” PANTONE 295U 05/23/2024
Seite 6
AUFBAUANLEITUNG
1
. Bauen Sie den Pool (AGP) und seine Filterpumpe entsprechend den Installationsanleitungen
auf.
2
. Enfernen Sie den Chlorgenerator und seine Zubehörteile aus der Verpackung.
3
. Plazieren Sie den Chlorgenerator in einer Linie nach der Filterpumpe.
4
. Verbinden sie den Verbindungsschlauch
(7)
mit dem Chlorgeneratoransauger.
Verbinden Sie das System mit der Pumpe und dem Pool mit 1-1/4” (32mm)
Verbindungen/Schläuchen:
Das Salzwassersystem verfügt über 1-1/2” (38mm) Anschlüsse. Es wird dementsprechend
mit einem Adapter A (1) und B (8) geliefert, um es mit kleinen 1-1/4” (32mm) Schläuchen
zu verbinden. Installieren wie folgt:

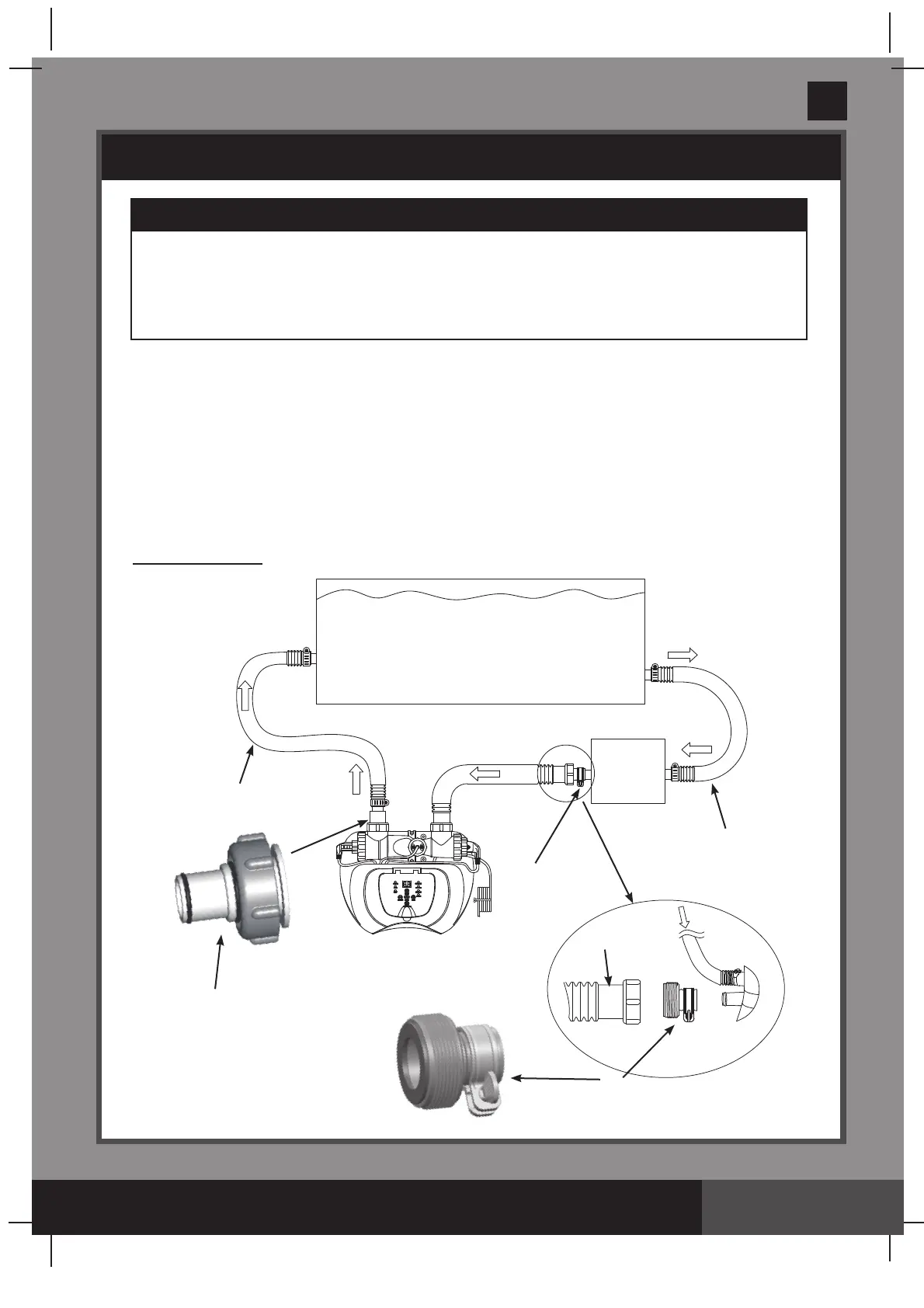

Zeichnung Nr. 1
WICHTIG
Das Salzwassersystem benötigt eine separate Pumpe (700~3200 l/h), um das Wasser in
Bewegung zu halten und um richtig zu funktionieren.
Der Salzwasser-Chlorgenerator muss als der letztes Teil des Pool-Zubehörs in der
Wasserrücklaufleitung zum Pool installiert werden, wie in der Zeichnung Nr. 1 gezeigt.
Dieser Ort erhöht die Lebensdauer der Titaniumplatten.
WASSER ZUM
SCHWIMMBECKEN
WASSER VOM
SCHWIMMBECKEN
1-1/4” (32mm)
SCHLAUCH
FILTERPUMPE
SCHWIMMBECKEN
1-1/4” (32mm)
SCHLAUCH
8
8
7
1
SALZWASSERSYSTEM MIT
ELEKTROKATALYTISCHER
OXIDATION
