Seite 4

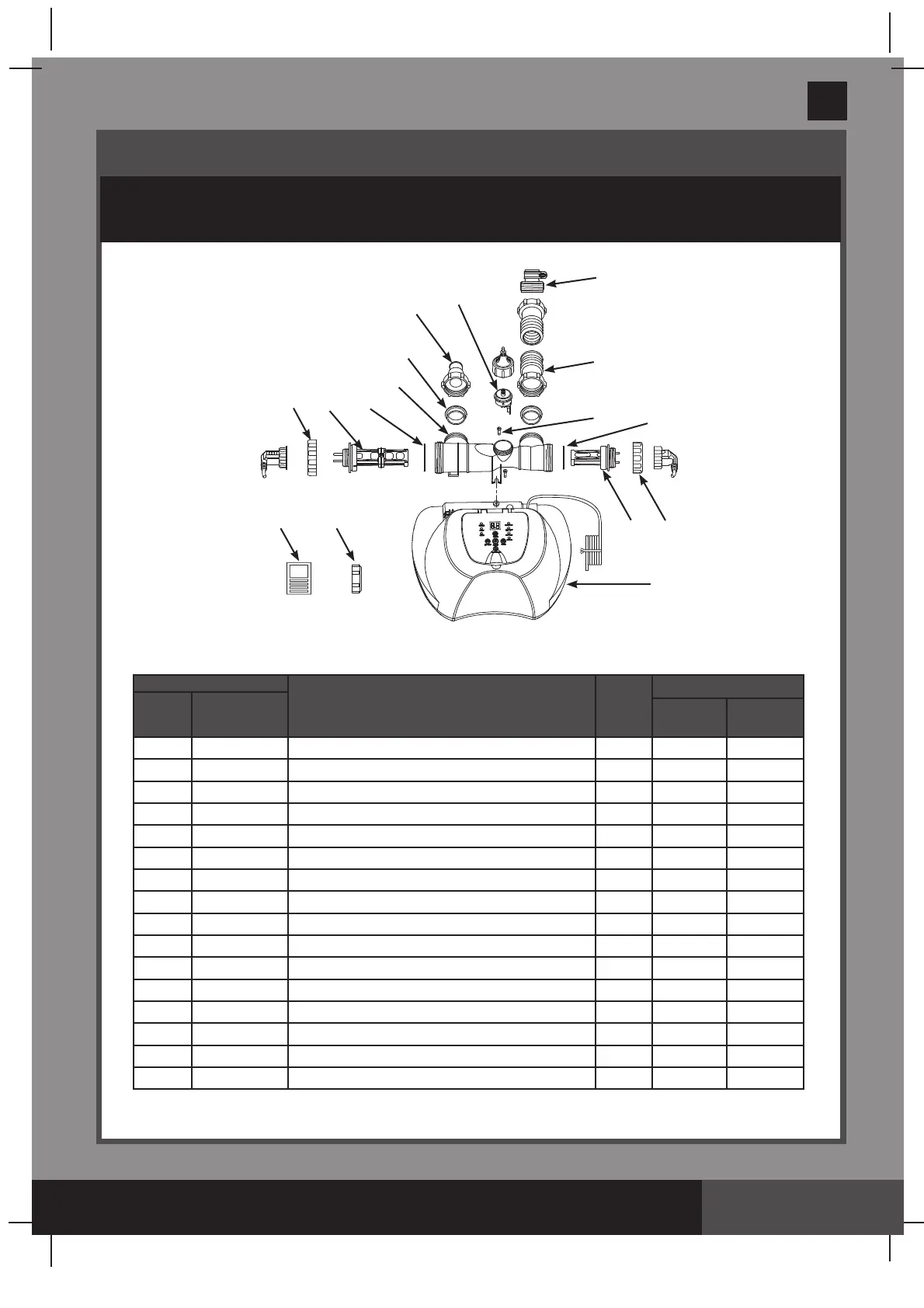

TEILEREFERENZ
Bevor Sie mit dem Zusammenbauen Ihres Produktes beginnen, nehmen Sie sich bitte ein paar Minuten
Zeit sich mit den verschiedenen Einzelteilen vertraut zu machen und den Zusammenhang zu verstehen.
Beachten Sie bei der Bestellung von Teilen, dass Modellnummer und Teilenummer angegeben werden müssen.
HINWEIS:
Zeichnungen nur für Illustrationszwecke. Eventuelle Abweichungen zum Produkt möglich. Nicht
maßstabgetreu.
TEILENUMMER
BESCHREIBUNG MENGE
ERSATZTEILNUMMER
ALLGEMEIN
FÜR EINEN SCHLAUCHANSCHLUSS
MIT 32MM DURCHMESSER
ECO5220/5230 ECO6220/6230
1 ADAPTOR A MIT SCHLIESSRING MIT GEWINDE 1 10849 10849
2 SCHRAUBE 2 11519 11519
3
GEHÄUSE FÜR ELEKTROLYTISCHE SPEICHERZELLE 1 11898 11903
4 SEKUNDÄRE ELEKTROLYTISCHE ZELLE 1 11900 11905
5 PRIMÄRE ELEKTROLYTISCHE ZELLE 1 11899 11904
6 DURCHFLUSS-SENSOR 1 11460 11460
7
ANSCHLUSS-SCHLAUCH MIT EINGEZOGENEM GEWINDE
1 10720 10720
8
EINGEZOGENER ADAPTOR B
1 10722 10722
9
ZELLABDECKUNG
2 11131 11131
10
VERSCHRAUBUNG ELEKTROLYTISCHE SPEICHERZELLE 1 11582 11432
11 L-FORM DICHTUNG 2 11228 11228
12 O-RING 1 11585 11515
13 KONTROLLSTATION 1 12658 12660
14 TESTSTREIFEN 1 19635 19635
15 O-RING 1 11585 11585
16
VERSCHRAUBUNG ELEKTROLYTISCHE SPEICHERZELLE 1 11582 11582
10 5
12
3
11
1
6
8
7
2
15
16
4
13
9
14
