REFERENCIA DE PIEZAS
Antes de montar este producto, por favor, tómese unos minutos para verificar el
contenido y familiarizarse con todas las piezas.
Cuando pida piezas ponga número de modelo y número de la pieza.
NOTA:

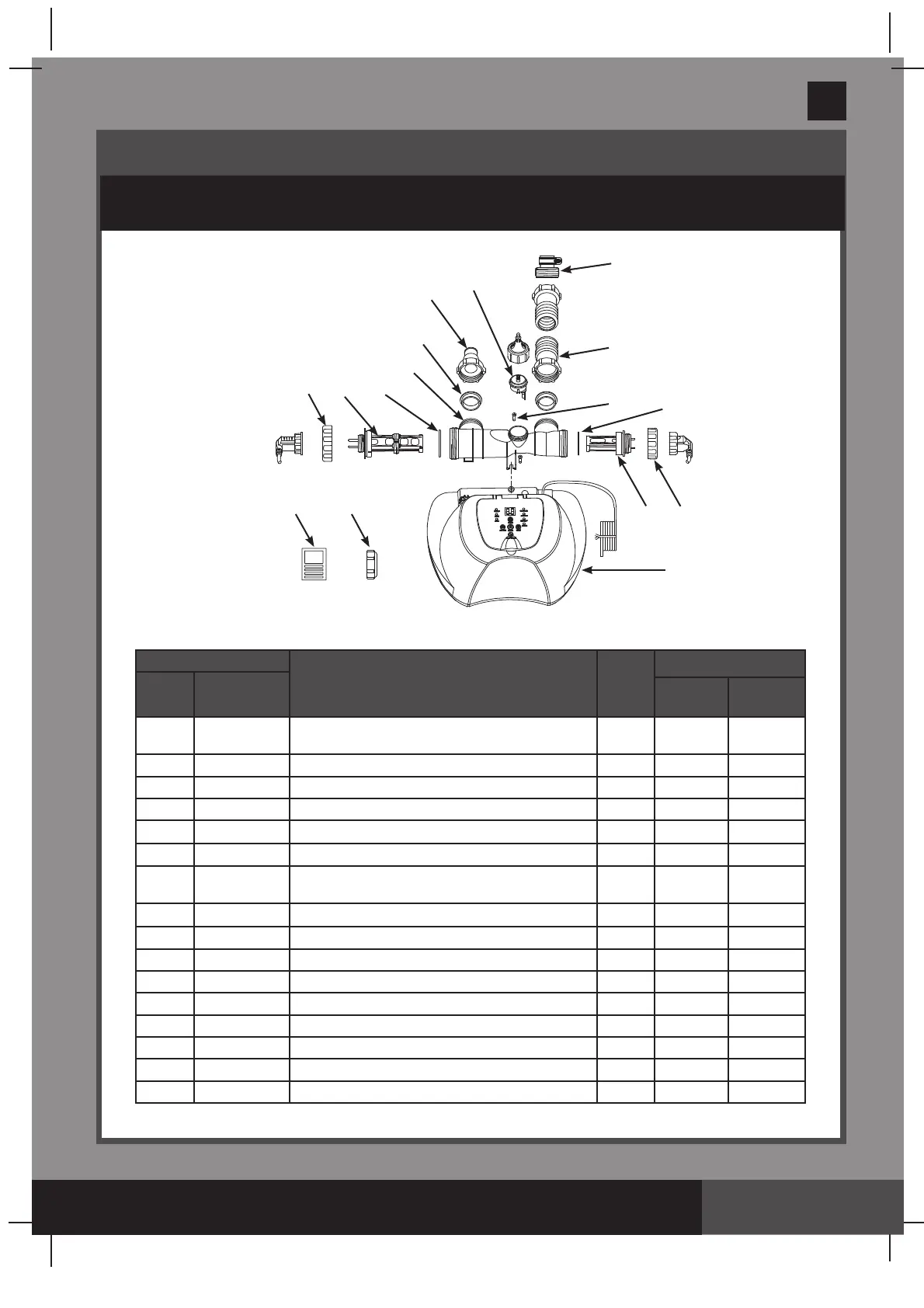

Los dibujos son solo para su referencia, pueden no reflejar el producto real y no son a escala.
PIEZA NÚM.
DESCRIPCIÓN
CANTIDAD
REFERENCIA N°
COMUNES
PARA CONECTAR
DEPURADORAS CON
32MM DE MANGUERAS
ECO5220/5230 ECO6220/6230
1
ADAPTADOR A CON ACOPLAMIENTO POR
ANILLO CON ROSCA
1 10849 10849
2 TORNILLO 2 11519 11519
3 CELDA ELECTROLÍTICA 1 11898 11903
4 CELDA ELECTROLÍTICA SECUNDARIA 1 11900 11905
5 CELDA ELECTROLÍTICA PRIMARIA 1 11899 11904
6 SENSOR DE FLUJO 1 11460 11460
7
MANGUERA CONECTORA CON
TOLERANCIA DE ROSCA
1 10720 10720
8
ADAPTADOR B CON TOLERANCIA DE ROSCA
1 10722 10722
9
ESTRUCTURA DE LA CÉLULA
2 11131 11131
10 TUERCA PARA CELDA ELECTROLÍTICA 1 11582 11432
11 JUNTA TÓRICA CON REBORDE 2 11228 11228
12 CIERRE TÓRICO 1 11585 11515
13 ESTACIÓN DE CONTROL 1 12658 12660
14 TIRAS REACTIVAS 1 19635 19635
15 CIERRE TÓRICO 1 11585 11585
16 TUERCA PARA CELDA ELECTROLÍTICA 1 11582 11582
10 5
12
3
11
1
6
8
7
2
15
16
4
13
9
14
