ISTRUZIONI DI MONTAGGIO
(
continua
)
Collegare il sistema ad altri tipi di piscina
Dopo aver collegato il Sistema di Acqua Salata alla pompa, collegarlo alla piscina.
Seguire quanto indicato nel Disegno #1 e #2.
Seguono i tipi di collegamenti più comuni:
Collegamento a connettori da 32mm (1-1/4”):
1
. Collegare l'adattatore A
(1)
all'uscita della cella elettrolitica
(3)
. Serrare fermamente.
2
. Collegare il tubo di ritorno dell'acqua (alla piscina) all'adattatore A
(1)
sul generatore salino di
cloro mediante una fascetta.
Collegare i connettori da 38mm (1-1/2”) senza filettatura:
1
. Collegare l'adattatore A
(1)
all'uscita della cella elettrolitica
(3)
. Serrare fermamente.
2
. Collegare il tubo di ritorno dell’acqua (alla piscina) all’adattatore A
(1)
del Sistema ad Acqua
Salata con una fascetta serratubo grande.

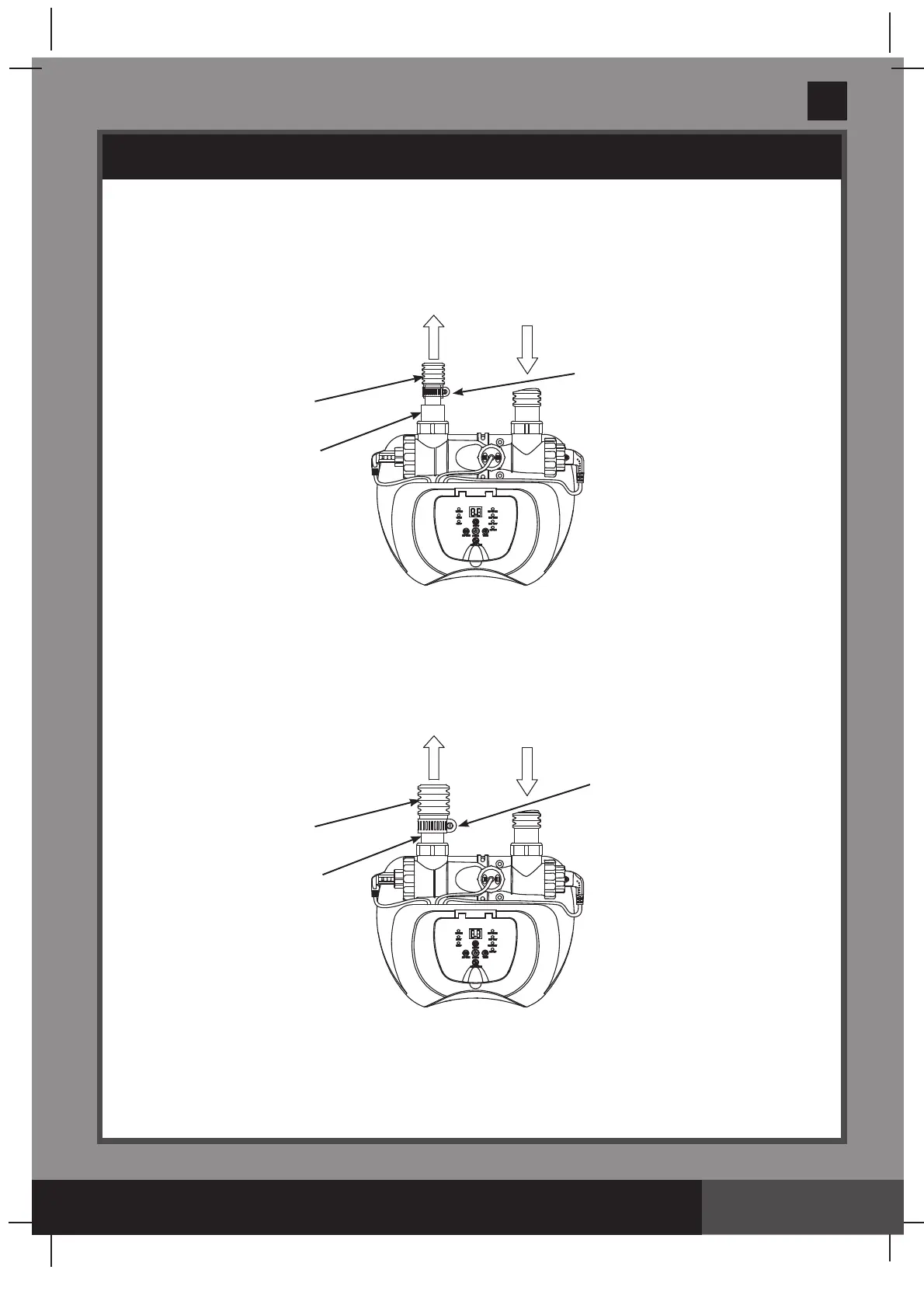

MORSETTO
1
TUBO
1-1/4” (32mm)
CLORINATORE –
ECOSTERILIZZATORE
SALINO
FASCETTA
SERRATUBO GRANDE
1
TUBO
1-1/2” (38mm)
CLORINATORE –
ECOSTERILIZZATORE
SALINO
