BEWAAR DEZE HANDLEIDING GOED
(329IO) MODEL ECO5220/5230 & 6220/6230 SALTWATER SYSTEM WITH E.C.O. DUTCH 7.5” X 10.3” PANTONE 295U 05/23/2024
Nederlands
Bladzijde 10
MONTAGE (vervolg)
Het aansluiten van het systeem op andere typen zwembad
Nadat u het zoutwatersysteem heeft aangesloten op de pomp, sluit u het vervolgens aan op de
slang dat schoon water terugvoert naar het zwembad. Een weergave van deze cyclische
opstelling vindt u elders in deze handleiding (Tekening #1 en Tekening #2).
Hieronder volgende de meest voorkomende aansluitingstypen:

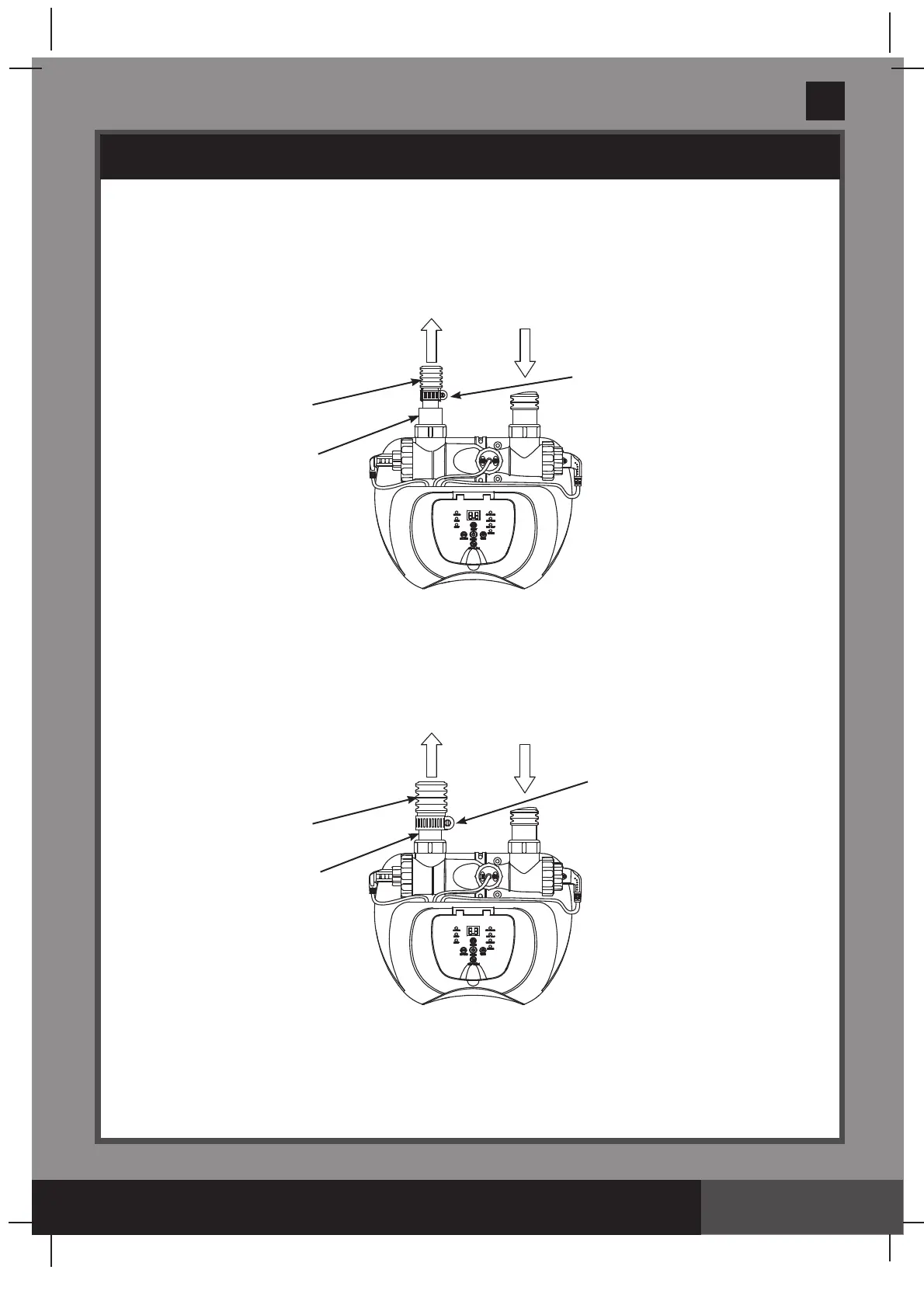

Aansluiting op 32mm aansluitingen:
1
. Draai de adapter A
(1)
op de uitlaat van de elektrolytische cel
(3)
. Zie Tekening #1. Goed
met de hand vastdraaien. Adapter A
(1)
zit nu vast op de uitlaat van het zoutwatersysteem.
2
. Sluit de slang met behulp van de juiste schroefklem aan op adapter A
(1)
. Goed vastdraaien.
Aansluiting op 38mm aansluitingen zonder schroefdraad:
1
. Draai adapter A
(1)
op de uitlaat van de elektrolytische cel
(3)
. Zie Tekening #2. Goed met
de hand vastdraaien. Adapter A
(1)
zit nu vast op de uitlaat van het zoutwatersysteem.
2
. Pak de slang welke bevestigd zit aan de uitlaat van het zwembad. Sluit het nu aan op het
zoutwatersysteem met behulp van een grote slangklem.
SLANGKLEM
1
Ø 32mm
SLANG
ZOUTWATERSYSTEEM MET
ELEKTROKATALYSE OXIDATIE
GROTE SLANGKLEM
1
Ø 38mm
SLANG
ZOUTWATERSYSTEEM MET
ELEKTROKATALYSE OXIDATIE
