CONSERVEZ CES INSTRUCTIONS
Français
(329IO) MODEL ECO5220/5230 & 6220/6230 SALTWATER SYSTEM WITH E.C.O. FRENCH 7.5” X 10.3” PANTONE 295U 05/23/2024
Page 10
INSTRUCTIONS DE MONTAGE (suite)

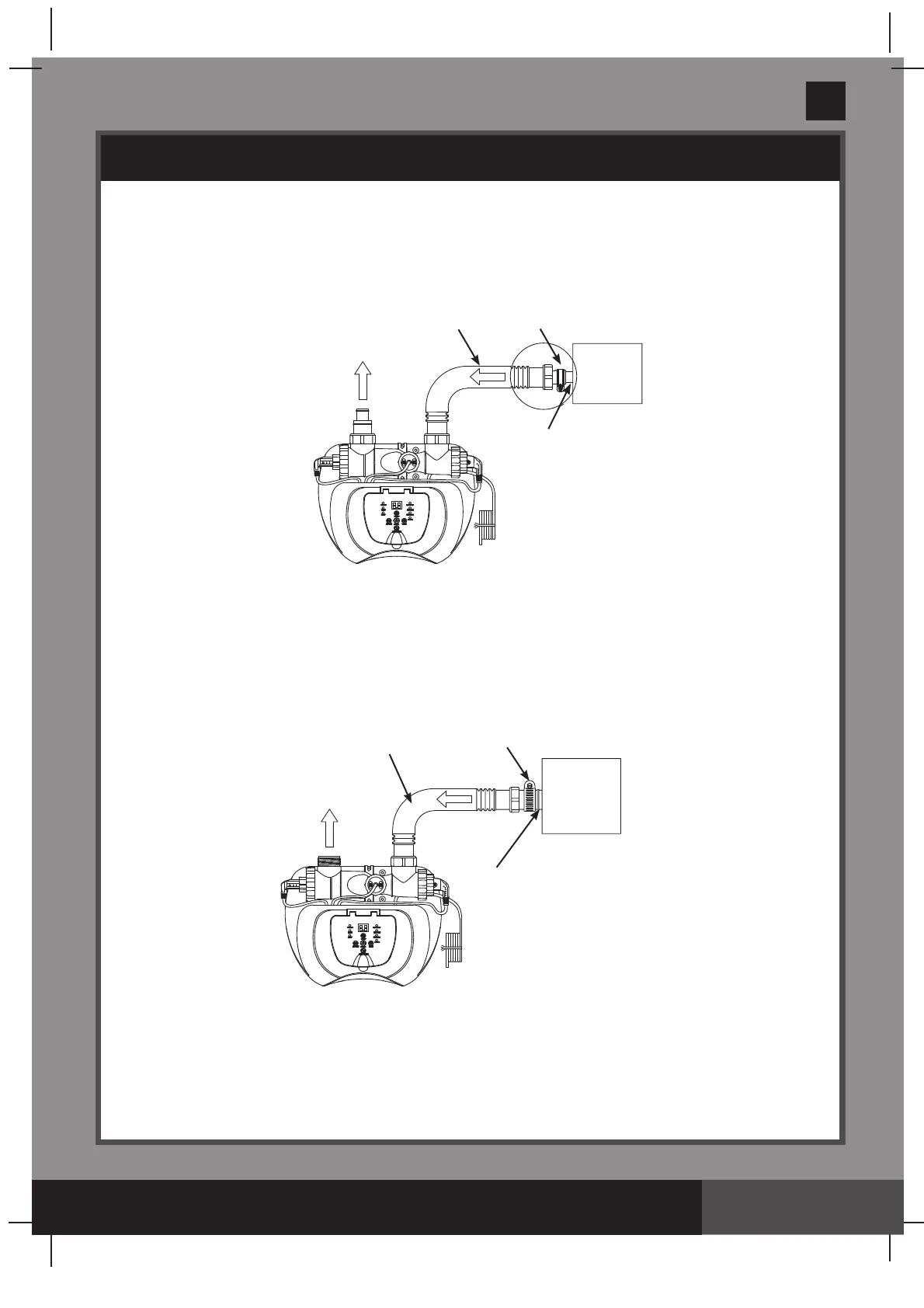

Connexion du système à d’autres types de filtration (avec ou sans filetage) :
L'électrostérilisateur peut être adapté également à d'autres filtres épurateurs, avec ou sans
filetage sur le raccord.
Raccordement à un tuyau de 32mm :
1
. Raccordez l'adaptateur B
(8)
au tuyau de raccord
(7)
. Serrez fort.
2
. Raccordez l'adaptateur B
(8)
au tuyau de sortie du filtre épurateur. Serrez fort.
Connexion à un tuyau de diamètre 38mm avec collier de serrage :
1
. Raccordez le tuyau de connexion
(7)
à la connexion de sortie du filtre de la pompe avec un
grand collier de serrage pour tuyau. Serrez fort.
RACCORD DE
32mm
FILTRE
ÉPURATEUR
7
8
STÉRILISATEUR AU
SEL AVEC OXYDATION
ÉLECTROCATALYTIQUE
7
FILTRE
ÉPURATEUR
RACCORD DE
38mm
GRAND COLLIER DE SERRAGE
POUR TUYAU
STÉRILISATEUR AU
SEL AVEC OXYDATION
ÉLECTROCATALYTIQUE
