AUFBAUANLEITUNG (Fortsetzung)

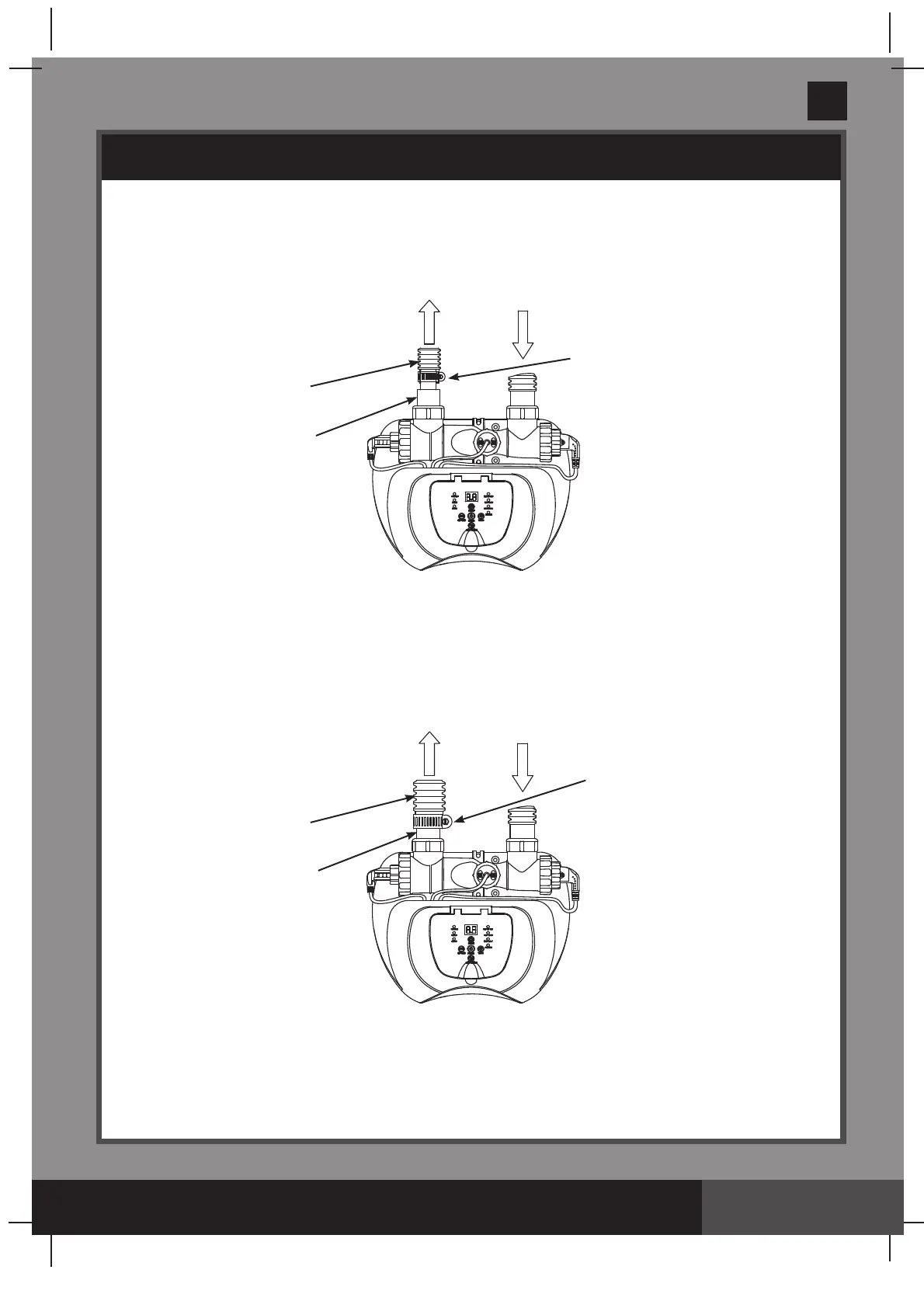

Verbindung des Systems mit anderen Arten von Pools
Nachdem Sie das Salzwasser-System mit der Pumpe verbunden haben, verbinden Sie es
mit dem Pool. Das ist in der Zeichnung #1 und #2 dargestellt. Folgende sind die gängigen
Verbindungstypen:
Verbinden mit einem 1-1/4” (32mm) Schlauch:
1
. Verbinden Sie den Adapter A
(1)
mit dem Ausgang der elektrolytischen Speicherzelle
(3)
.
Fest schließen.
2
. Der Adapter A ist nun an das Salzwassersystem angepasst. Dann verbinden Sie den
Wasserrückflussschlauch mit dem Adapter A
(1)
mit einer Schlauchklemme.
Verbindung mit 1-1/2” (38mm) Anschlüssen ohne Schraubgewinde:
1
. Verbinden Sie den Adapter A
(1)
mit dem Ausgang der elektrolytischen Speicherzelle
(3)
.
Fest schließen.
2
. Verbinden Sie den Wasserrücklaufschlauch mit dem am Salzwassersystem befestigten
Adapter A
(1)
mit einer großen Schlauchklemme.
SCHLAUCHKLEMME
1
1-1/4” (32mm)
VERBINDUNG
SALZWASSERSYSTEM MIT
ELEKTROKATALYTISCHER
OXIDATION
GROSSE
SCHLAUCHKLEMME
1
1-1/2” (38mm)
SCHLAUCH
SALZWASSERSYSTEM MIT
ELEKTROKATALYTISCHER
OXIDATION
