Seite 8
Installation der Inneneinheit
4
Teile der Inneneinheit
Sicherheitsvorkehrungen
Installieren Sie die Innen- und Außeneinheit,
die Kabel und die Leitungen in einem Abstand
von mindestens 1m (3.2’) zu Fernseh-
oder Radiogeräten, damit kein Rauschen
und Bildverzerrungen entstehen. Je nach
Gerät reicht der Abstand von 1m (3.2’)
möglicherweise nicht aus.
Falls die Inneneinheit auf eine
Metallkonstruktion des Gebäudes installiert
wird, muss diese elektrisch geerdet sein.
Installieren Sie die Inneneinheit fest in einer
Konstruktion, die ihrem Gewicht standhält.
Wenn diese Konstruktion nicht robust ist, kann
das Gerät herunterfallen und Verletzungen,
Schäden am Gerät oder andere Sachschäden
oder sogar den Tod verursachen.
Installieren Sie das Innengerät in einer Höhe von
höchstens 2,5 m (8 ') über dem Boden. Stellen
Sie das Innengerät NICHT in einem Badezimmer
oder einer Waschküche auf, da die übermäßige
Luftfeuchtigkeit in diesen Räumen zu einem
Kurzschluss des Geräts und zu Korrosion der
Kabel führen kann.
VORSICHTWARNUNG
Kühlmittelrohr
Lufteinlass
Luftauslass
Luftaustrittsgitter vorne
Anzeigefeld
Luftklappe
Abwasserschlauch
Kondensatpumpe (in der Inneneinheit)

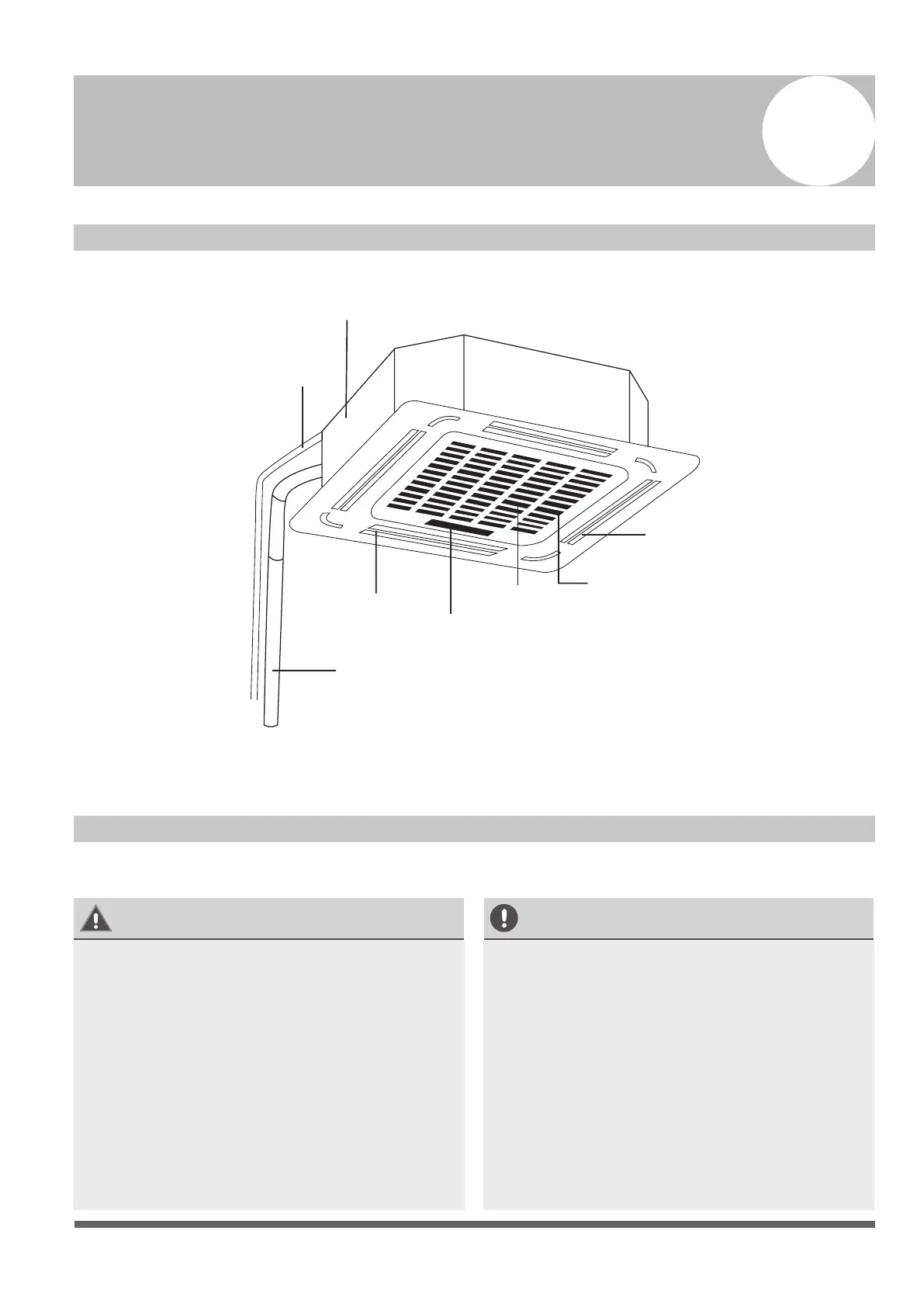

Abb. 4.1
18 205/8 > 235/9.3
24 205/8 > 235/9.3
30 205/8 > 235/9.3
30-48 245/9.6 > 275/10.8
48-60 287/11.3 > 317/12.5
>2.5m / 8.2’
88cm / 34.5”
