Σελίδα 17
<15K 25/82 10/32.8
≥15K - <24K 30/98.4 20/65.6
≥24K - <36K 50/164 25/82
≥36K - ≤60K 65/213 30/98.4
12K 15/49 8/26
18K-24K 25/82 15/49
30K-36K 30/98.4 20/65.6
42K-60K 50/164 30/98.4
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
ΠΡΟΣΟΧΗ
Σημειώσεις για το μήκος και το ύψος
των σωλήνων
Προφυλάξεις Aσφαλείας
• Όλες οι σωληνώσεις στο χώρο εγκατάστασης
πρέπει να ολοκληρώνονται από έναν
εξειδικευμένο τεχνικό και να συμμορφώνονται
με τους τοπικούς και εθνικούς κανονισμούς.
• Όταν η κλιματιστική μονάδα τοποθετείται σε
μικρό δωμάτιο, πρέπει να ληφθούν μέτρα ώστε
η συγκέντρωση ψυκτικού στο δωμάτιο να μην
υπερβεί το όριο ασφαλείας στην περίπτωση
διαρροής ψυκτικού. Εάν η διαρροή ψυκτικού
και η συγκέντρωσή του υπερβαίνει το
προβλεπόμενο όριο, ενδέχεται να προκύψουν
κίνδυνοι λόγω έλλειψης οξυγόνου.
• Κατά την εγκατάσταση του συστήματος ψύξης,
φροντίστε να μην εισέλθουν στο κύκλωμα
του ψυκτικού αέρας, σκόνη, υγρασία ή ξένα
σώματα. Η ρύπανση του συστήματος μπορεί
να μειώσει την ψυκτική ικανότητα ή να
προκαλέσει υψηλή πίεση στον ψυκτικό κύκλο,
έκρηξη ή τραυματισμό.
• Αερίστε αμέσως το χώρο εάν υπάρχει
διαρροή ψυκτικού κατά την εγκατάσταση. Το
διαρρέον ψυκτικό αέριο είναι και τοξικό και
εύφλεκτο. Φροντίστε να μην υπάρχει διαρροή
ψυκτικού μετά την ολοκλήρωση της εργασίας
εγκατάστασης.
Σημειώστε την πινακίδα στοιχείων με το
εγκατεστημένο στόμιο (μερικά μοντέλα).
• Προμηθευτείτε τα εξαρτήματα με βάση τις
απαιτήσεις του εγχειριδίου.
• Κατά την εγκατάσταση συμβουλευθείτε το
διάγραμμα. (Βλέπε Εικ. 7.2)
Βεβαιωθείτε ότι το μήκος του σωλήνα ψυκτικού
μέσου , ο αριθμός των καμπύλων και η υψομετρική
διαφορά ανάμεσα στην εσωτερική και την εξωτερική
μονάδα πληροί τις προϋποθέσεις του Πίνακα 7.1:
Βόρειος Αμερική,
Αυστραλία και
ΕΕ μετατροπή
συχνότητας,
Διαιρούμενου τύπου
Άλλος
διαιρούμενος
τύπος
Πίνακας 7.1: Μέγιστο μήκος και υψομετρική
διαφορά ανάλογα με το μοντέλο. (Μονάδα: m/ft.)
Συνδέσεις σωληνώσεων ψυκτικού
7
Eικ. 7.2
Eικ. 7.1
Η υψομετρική
διαφορά μεταξύ
εσωτερικής
και εξωτερικής
μονάδας
πρέπει να είναι
μικρότερη ή ίση
των 20m (65.6’)
Η υψομετρική
διαφορά
ανάμεσα σε
δύο εσωτερικές
μονάδες
πρέπει να είναι
μικρότερη ή ίση
των 50cm (19.6”)
Σωλήνας
διακλάδωσης
γραμμής
Εξωτερική
μονάδα
Εσωτ.
Εσωτ.
Εσωτ.
Πλευρά υγρού
Πλευρά υγρού
Πλευρά υγρού
Εξωτ.
Εξωτ.
Εξωτ.
Εσωτερική μονάδα
Εσωτερική
μονάδα

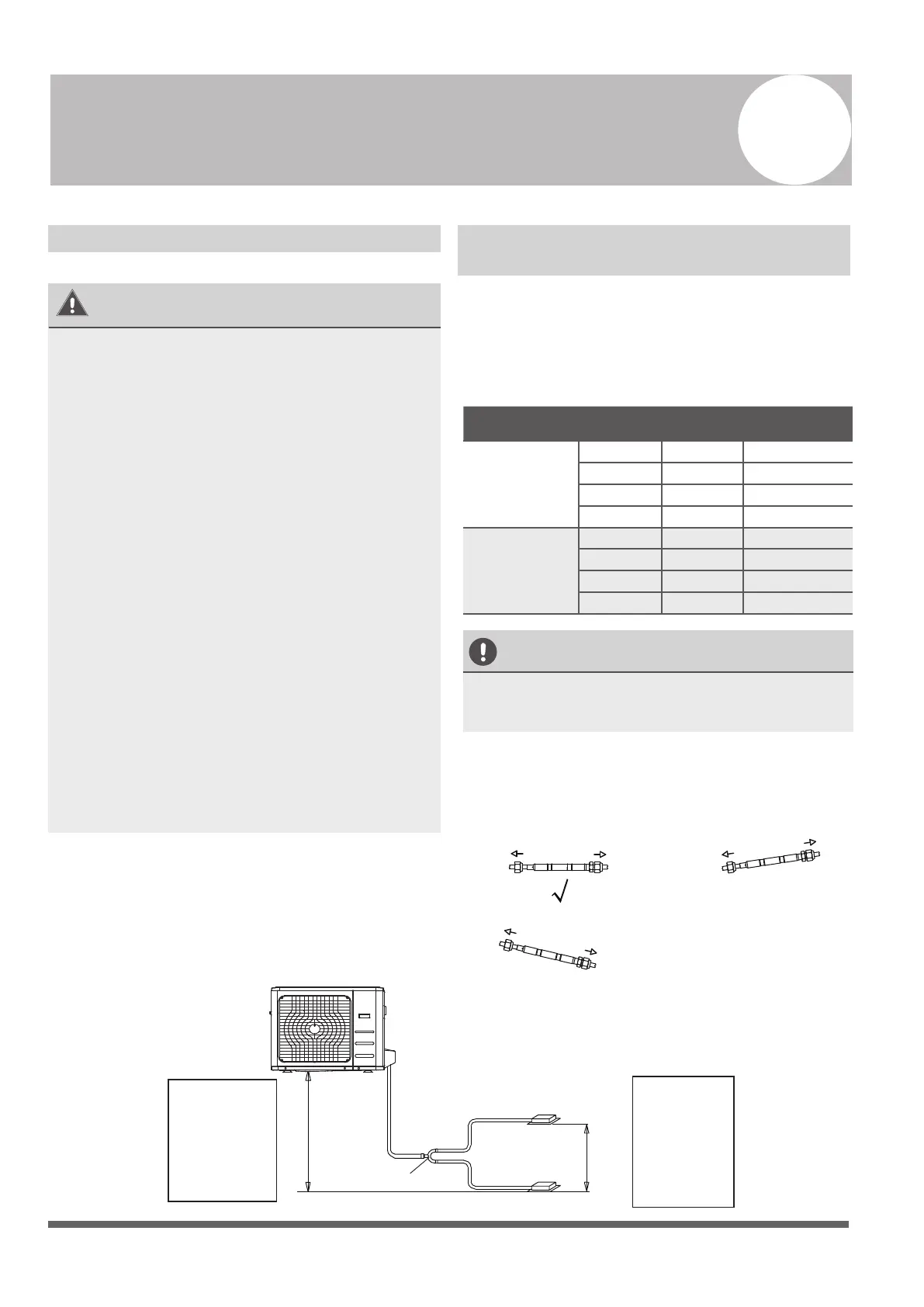

Σωλήνωση ψυκτικού με δύο εσωτερικές μονάδες
Κατά την εγκατάσταση πολλαπλών εσωτερικών
μονάδων με μία μόνο εξωτερική, βεβαιωθείτε ότι
το μήκος του σωλήνα ψυκτικού και η υψομετρική
διαφορά μεταξύ εσωτερικής και εξωτερικής μονάδας
πληρούν τις απαιτήσεις που εμφανίζονται στο
ακόλουθο διάγραμμα:
Μοντέλο
Ισχύς
(Btu/h)
Μήκος
σωλ.
Μέγ. διαφορά
ύψους
