Pagina 9
18 205/8 > 235/9.3
24 205/8 > 235/9.3
30 205/8 > 235/9.3
30-48 245/9.6 > 275/10.8
48-60 287/11.3 > 317/12.5
>2.5m / 8.2’
88cm / 34.5”
ATENTIONARE
Instructiuni pentru instalarea unitatii
interioare
NU INSTALATI unitatea in situatiile de mai jos:
X In zone de foraj (petrolier sau gazifer)
X In zone de coasta cu aer foarte sarat.
X In zone cu o concentratie mare de de gaze
caustice in aer ( in zona cu izvoare de apa
erbinte.
X In zone cu uctuatii mari de tensiune
(fabrici).
X In spatii inchise (dulapuri)
X In bucatarii in care se foloseste gazul natural.
X In zone cu uctuatii electromagnetice
puternice.
X In spatii in care se depoziteaza materiale sau
gaze inamabile.
X In incaperi cu umiditate ridicata (bai,
spalatorii, etc.).
NOTA: Instalarea panoului se va face doar
dupa ce ati nalizat instalarea
cablajului si a tubulaturii.
Pasul 1: Alegeti locatia instalarii
Unitatea interioara tva instalata respectand
cerintele de mai jos:
✓Unitatea va instalata la o distanta de cel putin
1m fata de cel mai apropiat perete.
✓Asigurati sucient spatiu liber pentru lucrarile
de mentenanta si reparatie.
✓Asigurati sucient spatiu pentru conectarea
tubulaturii si a cablajului.
✓Plafonul este drept (orizontal) si poate sustine
greutatea unitatii.
✓Prizele de aer nu sunt obstructionate.
✓Fluxul de aer poate distribuit in toata
incaperea.
✓Nu se aa in raza incalzitoarelor.

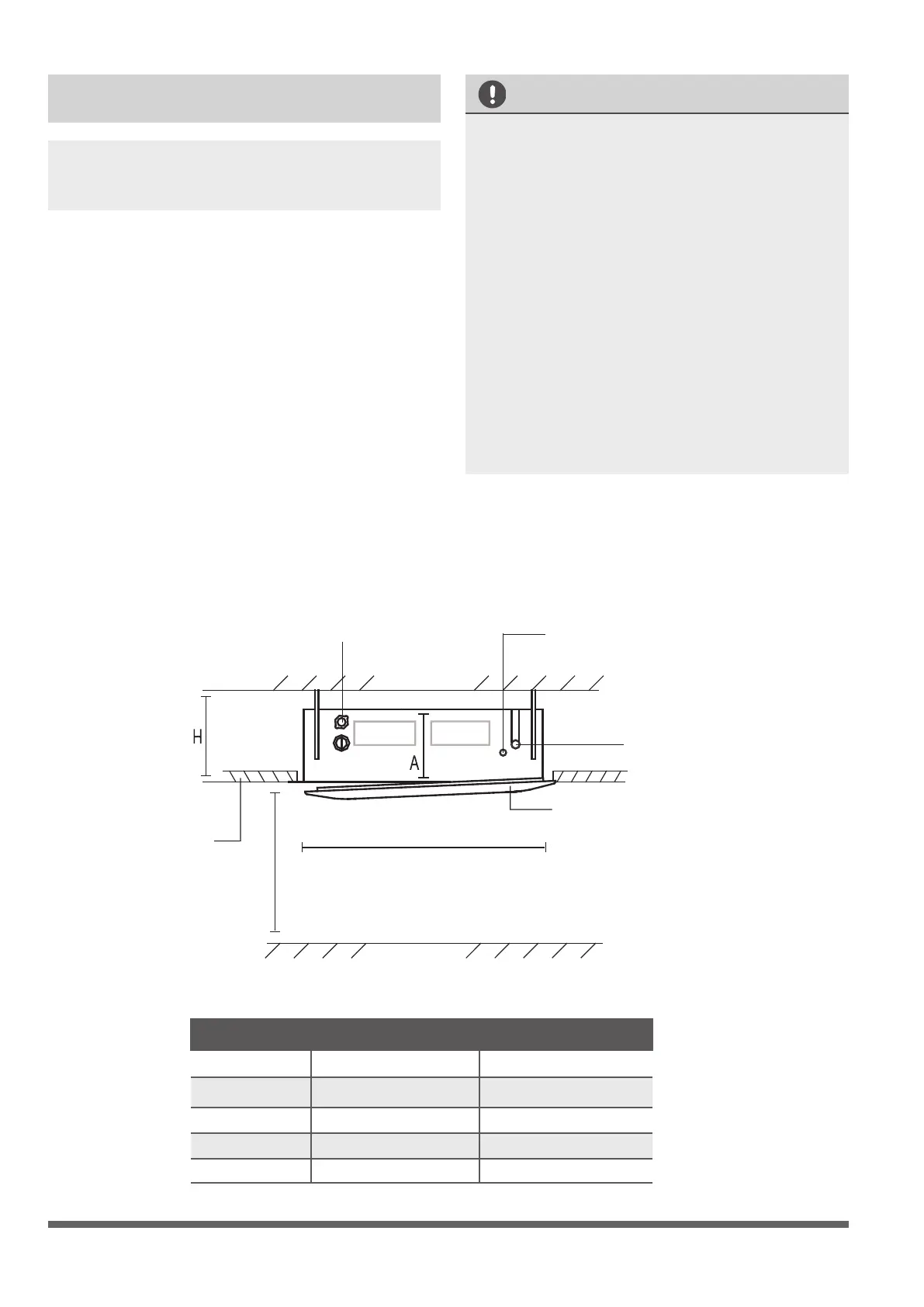

SPATII LIBERE RECOMANDATE INTRE UNITATEA INTERIOARA SI TAVAN.
Distanta dintre unitatea interna si tavan trebuie sa indeplineasca urmatoarele conditii (Fig 4.2)
Tabel 4.1: Distanta de la tavan in relatie cu inaltimea unitatii.
Fig. 4.2
Punct de conectare a
conductei de scurgere
Tavan
Podea
MODEL Inaltimea A (mm/inch) Inaltimea - H (mm/inch)
Panou frontal
Panou frontal
Punct de conectare a
conductei de agent frigoric
Punct de conectare
a conductei de agent
frigoric (gaz)
Plafon fals
