Pagina 27
ATENTIE
NU puneti panoul cu partea frontala in jos, pe
podea, perete sau alte suprafete care nu sunt
drepte.

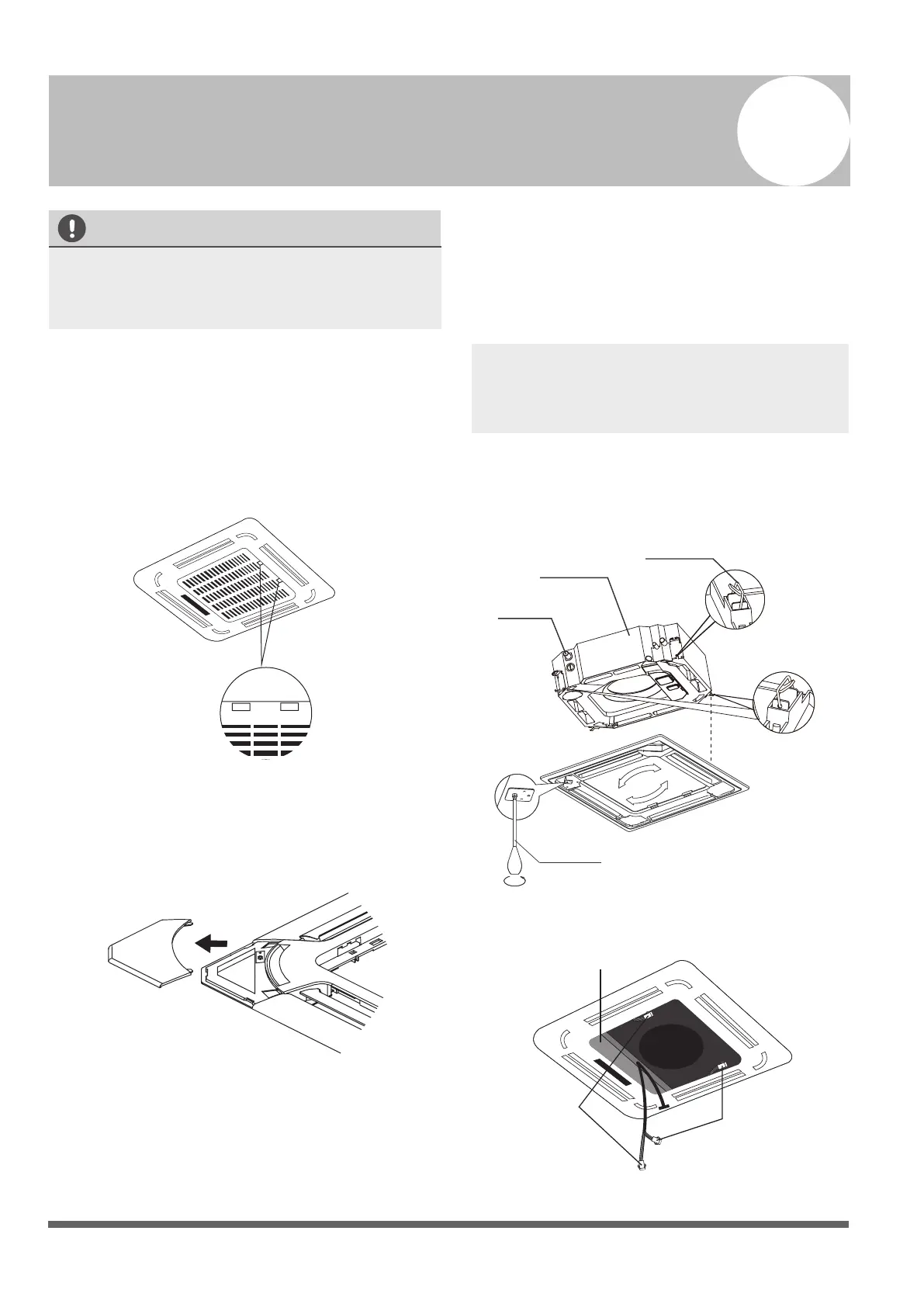

Pasul 3: Instalati panoul
Aliniati partea frontala a panoului si corpul
unitatii luand in considerare pozitia conductelor
si a scurgerilor. Agatati cele 4 incuietori de
carligele unitatii interioare. Fixati panoul cu
suruburi in cele 4 colturi. (vezi g 10.3)
NOTA: Strangeti suruburile pana cand grosimea
buretelui izolator dintre corpul unitatii si panou
este redusa la 4-6mm. Marginile panoului vor
in contact cu plafonul.
Ajustati panoul rotind-ul in directia asata in
g. 10.3, pana cand deschiderea din plafon este
acoperita in totalitate.
1. Conectati motoarele celor 2 apsuri cu
rele corespunzatoare din cutia electrica.
Pasul 1: Indepartati grila frontala.
1. Apasati cele 2 cleme in acelasi timp pentru a
debloca grila.
2. Tineti grila la un unghi de 45 de grade, ridicati
usor si detasati-o de corpul unitatii.
Pasul 2. Indepartati capacele de instalare din
cele 4 colturi, tragandu-le usor.
Instalarea panoului
10
Fig. 10.1
Fig. 10.2
Fig. 10.4
Fig. 10.3
Incuietoare
tubulatura
Scurgere
Cutia electrica
Conectati
motorul
apsului
Conectati motorul
apsului
Surubelnita
