VORSICHT
Installationsanleitung für die Inneneinheit
Installieren Sie das Gerät NICHT an den
unten aufgeführten Orten
X Orte, an denen Öl- oder Gasförderung
stattndet
X Küstengebiete mit hohem Salzgehalt in der
Luft
X Orte, an denen die Luft ätzende Gase
enthält, wie z.B. in der Nähe von
Thermalquellen
X Orte, an denen Stromschwankungen
auftreten, wie Fabriken
X Geschlossene Bereiche, wie Schränke
X Küchen, in denen Erdgas verwendet wird
X Bereiche, in denen starke
elektromagnetische Wellen auftreten
X Orte, an denen brennbare Materialien oder
Gase gelagert werden
X Räume mit hoher Luftfeuchtigkeit, z.B. Bad
oder Waschküche
HINWEIS: Die Montage der Platte muss nach
dem Anschluss der Rohrleitungen
und der Verkabelung erfolgen.
1. Schritt: Wählen Sie den Installationsort aus
Die Inneneinheit muss an einem Ort installiert
werden, der folgenden Bedingungen entspricht:
✓Das Gerät ist mindestens 1m (39”) von der
nächsten Wand entfernt.
✓Es gibt ausreichend Platz für Installations- und
Wartungsarbeiten.
✓Es gibt ausreichend Platz, um die Rohrleitungen
und das Abussrohr anzuschließen.
✓Die Decke ist horizontal und ihre Struktur kann
das Gewicht der Inneneinheit aufnehmen.
✓Der Lufteinlass und -auslass sind nicht blockiert.
✓ Der Luftstrom kann in den gesamten Raum
geleitet werden.
✓Es gibt keine direkte Strahlung aus Heizkörpern.

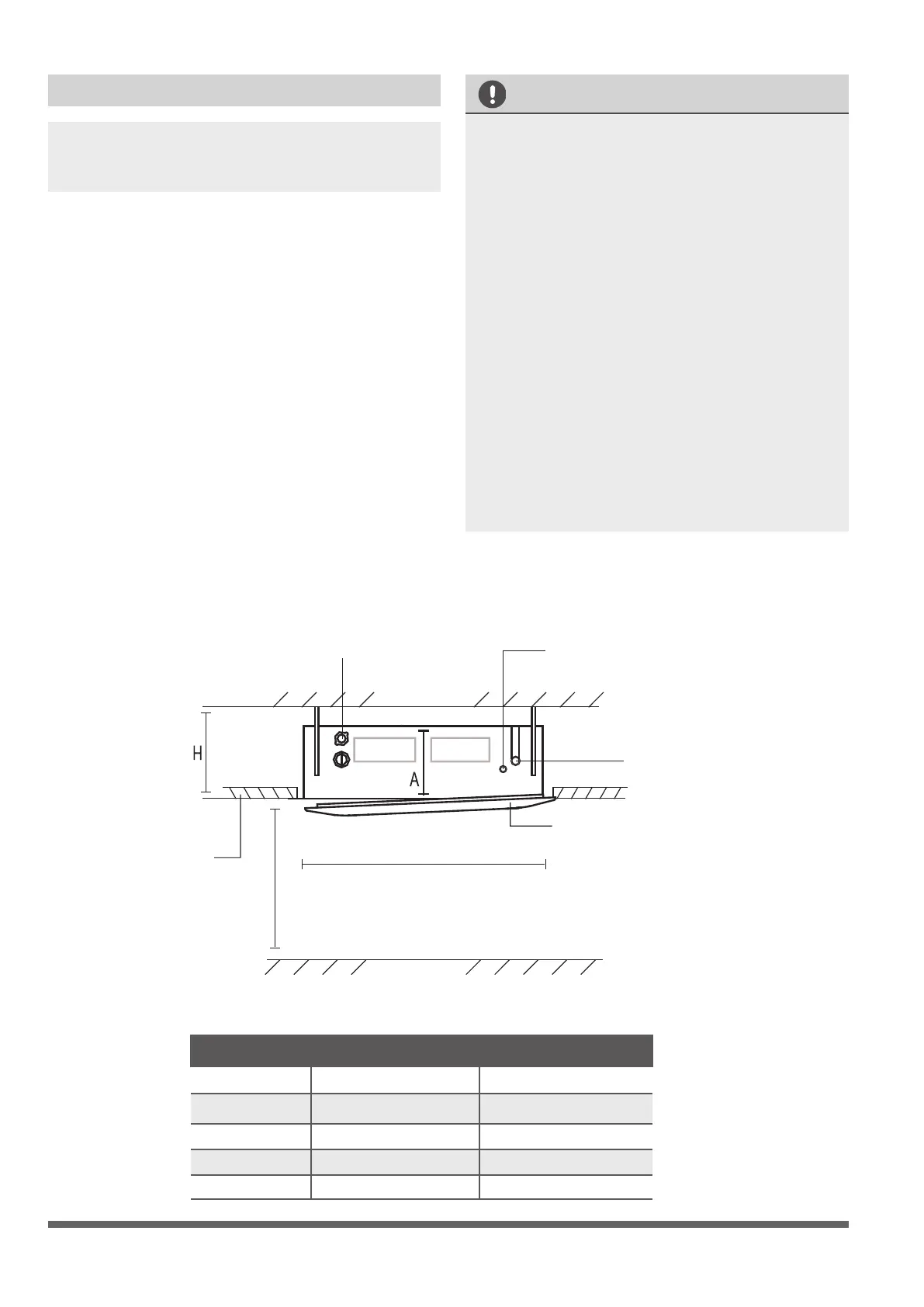

EMPFOHLENE ENTFERNUNGEN ZWISCHEN DER INNENEINHEIT UND DER DECKE
Der Abstand zwischen der Inneneinheit und der Zwischendecke muss folgenden Spezikationen
entsprechen: (Siehe Abb. 4.2
)
Tabelle 4.1: Abstand von der Decke relativ zur Höhe der Inneneinheit
Anschlusspunkt des Abussrohrs
Decke
Boden
MODELL
Länge A (mm/inch) Länge H (mm/inch)
Maske
(Önung in der Decke)
Kühlmittelleitungsanschluss
(Flüssigkeitsseite)
Kühlmittelleitungsanschluss
(Gasseite)
Deckenplatte
Abb. 4.2
