INVENTOR V6MLI32-18/V6MLO32-18 Installation Manual

Seite 10 
>1m / 39”
>1m / 39”
>1m / 39”
>1m / 39”
18-48K
78cm / 30”
84cm / 33”
95cm / 37.4”
68cm / 26” 84cm / 33”
95cm / 37.4”
60K
84cm / 33”
90cm / 35.4”
102cm / 40.2”
84cm / 33”
90cm / 35.4”
102cm / 40.2”
VORSICHT
Das Gestell der Einheit sollte perfekt auf die Önung
ausgerichtet sein.
Stellen Sie sicher, dass das Gerät und die Önung die
gleiche Größe haben, bevor Sie fortfahren.
2. Önen Sie 4 Löcher in einer Tiefe von 5 cm (2”) an den
Positionen der Deckenhaken an der Innenäche der
Decke. Halten Sie den Bohrer in einem Winkel von 90°
zur Decke.
3. Führen Sie die Haken mit dem Hammer in die vorberei
-
teten Löcher ein. Ziehen Sie die Schraube mit den mit-
gelieferten Unterlegscheiben und Muttern fest.
4. Montieren Sie die vier Aufhängebolzen (siehe Abb. 4.4).

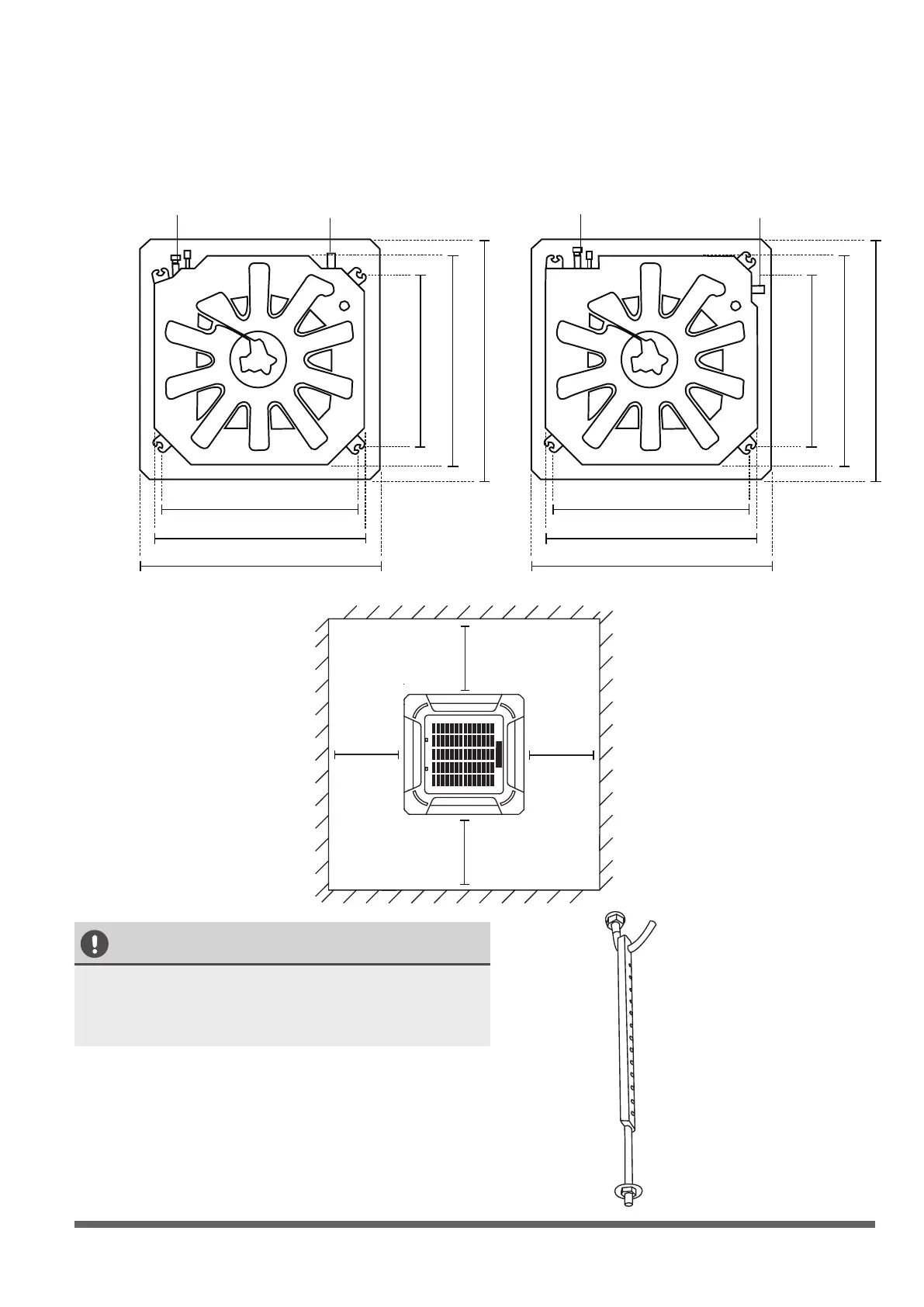

2. Schritt: Aufhängung Inneneinheit
1. Verwenden Sie das Schaumsto-Dichtungsmittel, um eine viereckige Önung in die Decke
zu schneiden, wobei auf jeder Seite mindestens 1m (39") verbleiben muss. Die Größe der
eingeschnittenen Önung muss um 4cm (1,6”) größer sein als die Größe des Gestells (Siehe Abb. 4.3).
Markieren Sie die Bereiche, in denen die Deckenankerlöcher gebohrt werden.
Kühlmittelrohrseite
Abussrohrseite
Aufhängebolzen Aufhängebolzen
Aufhängebolzen Aufhängebolzen
Gestell Gestell
Deckenönung Deckenönung
Gestell Gestell
Deckenönung Deckenönung
Größe der Deckenönung Größe der Deckenönung
Abb. 4.3
Abb. 4.4
10 - 18mm (0.4-0.7”)
M6 x 12
