Conducta de scurgere este folosita pentru
eliminarea apei din unitate. Instalarea incorecta a
acesteia, poate duce la defectarea aparatului.
NOTA CU PRIVIRE LA ACHIZITIONAREA
CONDUCTELOR
ATENTIONARE
NOTE CU PRIVIRE LA INSTALAREA
CONDUCTEI DE SCURGERE
• Izolati tubulatura pentru a preveni aparitia
condensului. Pericol de defectare a aparatului.
• Daca tubulatura de scurgere este indoita sau
instalata incorect, pot aparea scurgeri de apa
care pot cauza defectiuni ale sistemului de
scurgere.
• In timpul functionarii in modul HEAT, unitatea
exterioara va elimina apa. Asigurati-va ca
furtunul de scurgere este montat corect, pentru
a evita scurgerea apei si inghetarea acesteia in
locuri circulate.
• NU TRAGETI de conducta de scurgere pentru a o
deconecta.
Pentru aceasta instalare, veti avea nevoie
de conducta de poliethilena, cu diametru
exterior de 3.7-3.9cm si diametru interior de
3.2cm. Aceste conducte pot achizitionate de
la orice magazin de specialitate.
Instalarea conductei de scurgere interioara.
Instalati conducta respectand instructiunile din g. 6.2
1. Izolati conducta cu banda izolanta, pentru a preveni
aparitia condensului si a scurgerilor.
2. Conectati conducta la portul de conectare al unitatii.
Izolati si strangeti cu o clema metalica.
NOTA: La conectarea conductelor multiple,
respectati g. 6.4

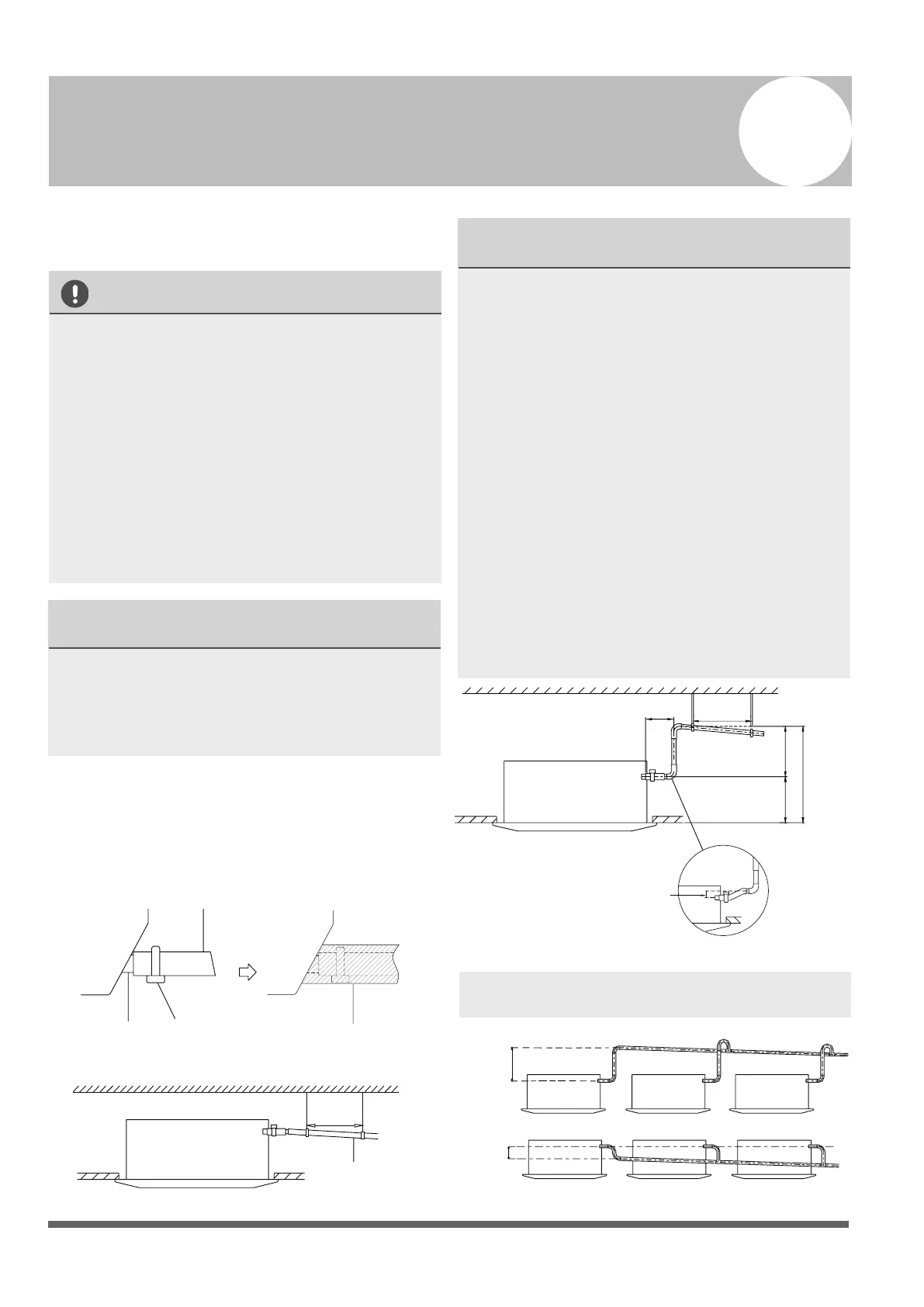

Instalarea conductei de scurgere
6
Fig. 6.1
Fig. 6.3
Fig. 6.4
Fig. 6.2
• Daca extindeti conducta de scurgere, securizati
conexiunea la unitatea interioara cu un tub de
protectie, pentru a preveni smulgerea acesteia.
• Conducta de scurgere trebuie indreptata in jos,
in treapta de cel putin 1/100 pentru a preveni
scurgerea apei inapoi, catre unitate.
• Pentru a preveni incovoierea/indoirea conductei,
asigurati sustinere ajutorul cablurilor la o distanta
de cel mult 1.5m.
• In cazul in care capatul de evacuare al conductei se
aa la o inaltime mai mare decat pompa, asigurati
o conducta de ridicare pentru evacuarea unitatii
interioare. Conducta de ridicare trebuie instalata
la o inaltime de cel mult 75cm fata de tavan
iar distanta intre dintre unitate si conducta nu
trebuie sa depaseasca 30cm. Instalarea incorecta
poate duce la scurgerea apei inapoi in unitatea
interioara, cauzand inundatii.
• Pentru a evita aparitia bulelor de aer, tineti
furtunul de scurgere la nivel sau chiar usor
indreptat in sus (<75m/3”)
Tavan
Port conectare
conducta de scurgere
Furtun scurgere
Izolatie
Inclinare
1/100
Clema metalica
