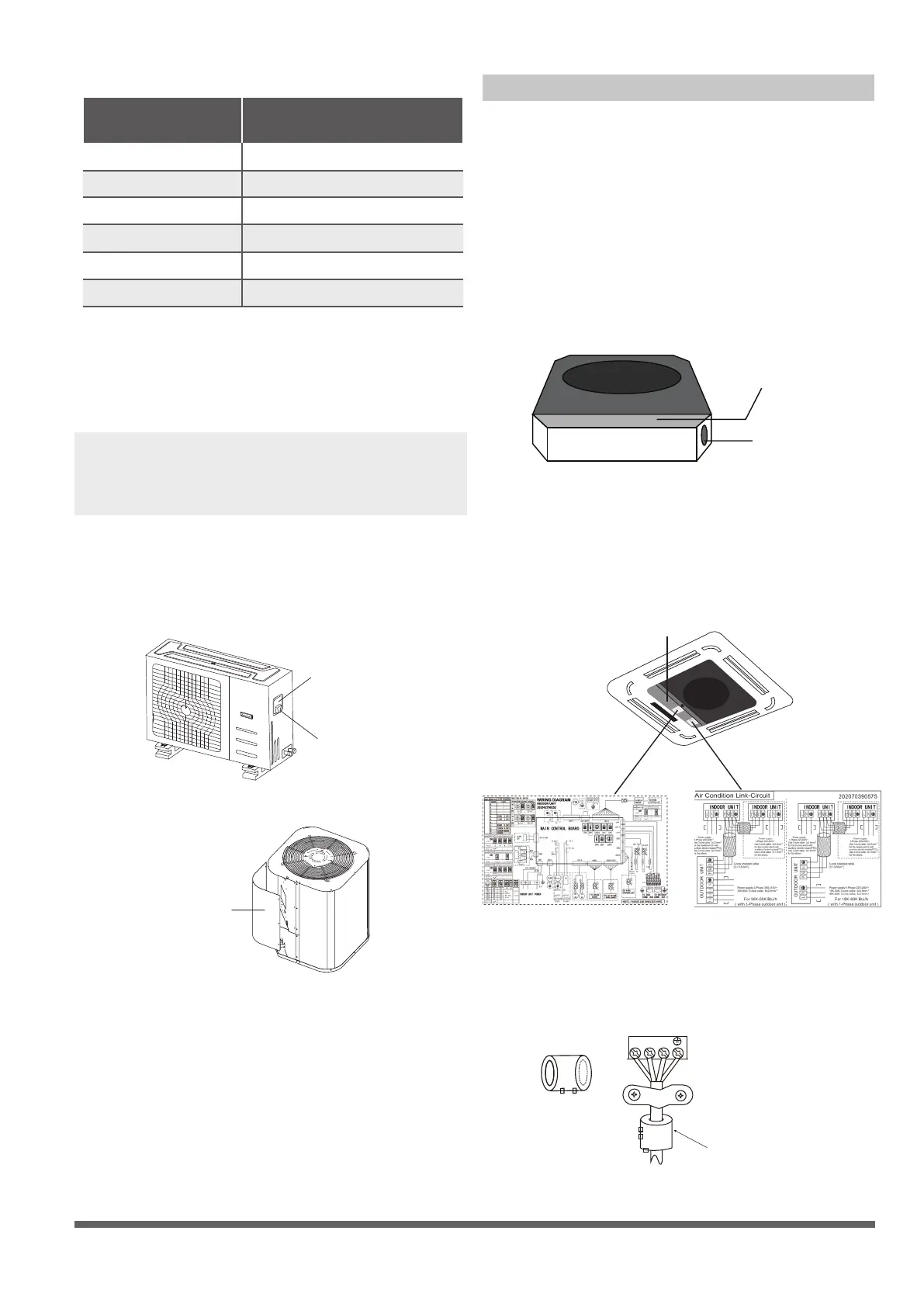

Pagina 22
6 0.75
6 - 10 1
10 - 16 1.5
16 - 25 2.5
25- 32 4
32 - 45 6
Instalatia electrica a unitatii interioare.
1. Pregastiti cablurile pentru conectare.
a&b. inlaturati camasa de protectie a
cablurilor, la ambele capete ale cablului de
semnal, pe o lungime de 15cm.
c. Fixati papucii conectori cu ajutorul unui
cleste, la ambele capete ale cablurilor.
2. Deschideti panoul frontal al unitatii
interioare. Inlaturati capacul cutiei electrice
cu ajutorul unei surubelnite.
3. Treceti cablurile de alimentare si semnal prin
canaletul de cablu.
NOTA: Atunci cand conectati rele, respectati
cu strictete diagrama disponibila in interiorul
cutiei elctrice.
b. Folosind clestele, inlaturati camasa
protectoare la ambele capete ale cablului de
semnal, pe o lungime de 15cm.
c. Fixati papucii conectori cu ajutorul unui cleste,
la ambele capete ale cablurilor
2. Inlaturati capacul unitatii exterioare. In cazul in
care unitatea exterioara nu are capac, scoateti
suruburile placii de mentenanta si inlaturati
capacul de protectie. (vezi Fig 8.1 si 8.2)
3. Conectati papucii la terminale.
Asigurati-va ca potriviti culorile/etichetele
cablurilor cu cele de pe blocul terminal.
4. Fixati cablul cu o clema speciala pentru cabluri.
5. Izolati rele nefolosite cu banda izolanta.
Mentineti aceste re departe de orice
componenta metalica sau electrica.
6. Reinstalati capacul cutiei.
4. Conectati papucii la terminale.
Asigurati-va ca potriviti culorile/etichetele
cablurilor cu cele de pe blocul terminal. Dupa
conectare, xati papucii cu suruburi. Pentru
ai multe informatii, puteti consulta diagrama
electrica si seria, aate pe capacul cutiei
electrice.
Inel magnetic (in cazul in care este disponibil
pentru modelul dvs.)
Treceti cablul prin
inelul magnetic
pentru a-l xa.
Tabelul 8.2: Celelalte regiuni
Amperajul
nominal (Α)
Suprafata sectiunii
(mm
2
)
Canalet cablu
Surub
Placa de protectie
Diagrama cablaj Diagrama conectare cablaje
Cutia electrica
Cutia electrica
Canalet cablu
Fig. 8.3
Fig. 8.4
Fig. 8.5
Fig. 8.2
