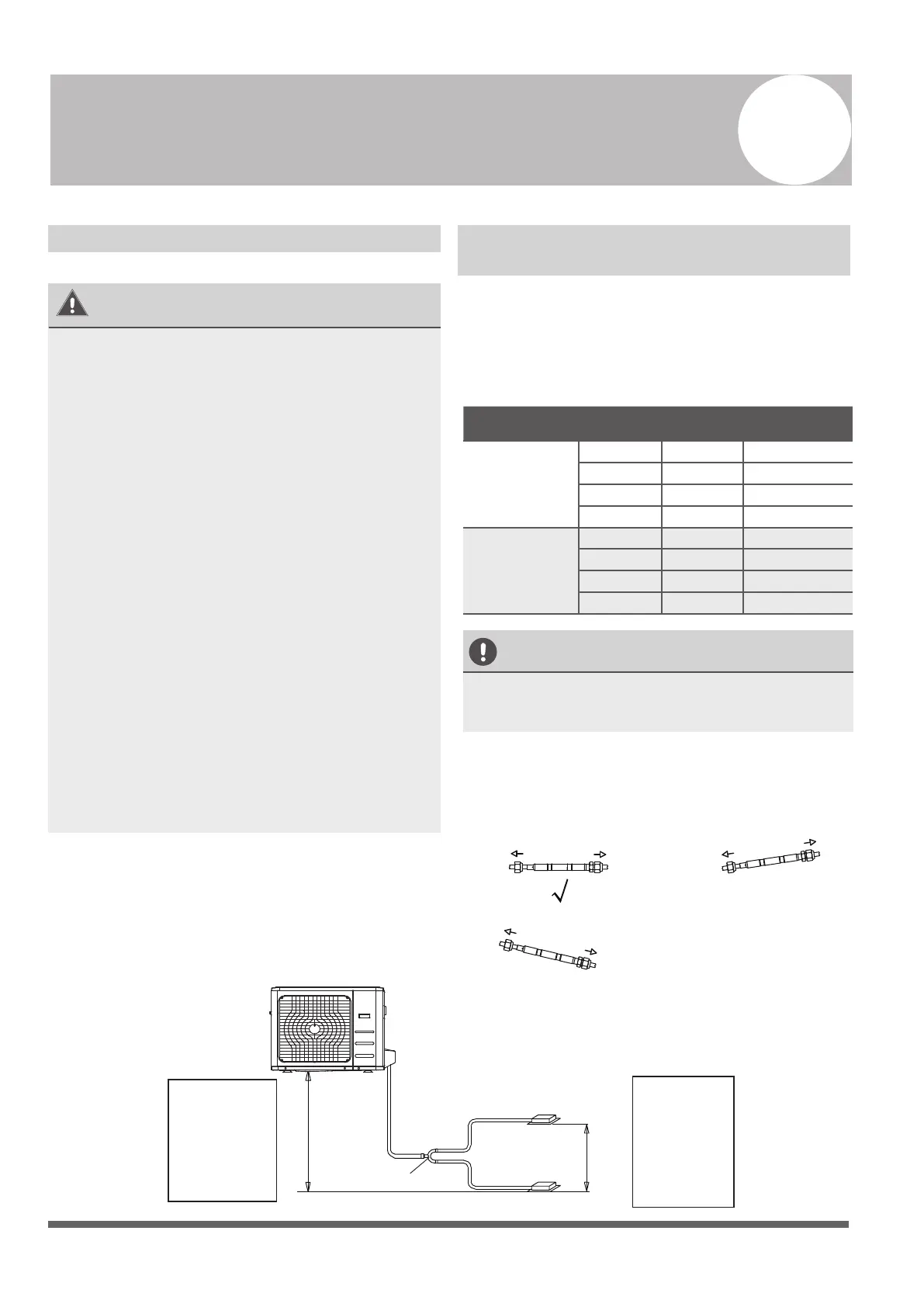

Seite 17
<15K 25/82 10/32.8
15K - <24K 30/98.4 20/65.6
24K - <36K 50/164 25/82
36K - 60K 65/213 30/98.4
12K 15/49 8/26
18K-24K 25/82 15/49
30K-36K 30/98.4 20/65.6
42K-60K 50/164 30/98.4
WARNUNG
VORSICHT
Hinweise zu Länge und Höhe der RohreSicherheitsvorkehrungen
Alle Verrohrungen am Installationsort müssen
durch eine Fachperson durchgeführt werden
und den örtlichen und nationalen Vorschriften
entsprechen.
Wenn die Klimaanlage in einem kleinen Zimmer
installiert wird, müssen geeignete Maßnahmen
getroen werden, damit im Fall einer Leckage die
Kühlmittelansammlung innerhalb des Zimmers
nicht die Sicherheitsgrenzwerte überschreitet.
Wenn der Kühlmittelaususs und seine
Ansammlung den vorgegebenen Grenzwert
überschreiten, können Gefahren aufgrund von
Sauerstomangel entstehen.
Während der Installation des Kühlsystems
ist darauf zu achten, dass keine Luft, Staub,
Feuchtigkeit oder Fremdkörper in die Leitungen
des Kühlmittels eindringen. Die Verschmutzung
des Systems kann die Kühlleistung vermindern
oder zu hohem Druck im Kühlzyklus, Explosion
oder Verletzung führen.
Lüften Sie sofort den Raum, falls während der
Installation ein Kühlmittelaususs auftreten
sollte. Das ausströmende Kühlgas ist sowohl
giftig als auch entzündlich. Sorgen Sie dafür, dass
nach Abschluss der Installationsarbeiten kein
Kühlmittelaususs vorhanden ist.
Vermerken Sie das Informationsschild mit dem
eingesetzten Mundstück (bestimmte Modelle).
Kaufen Sie die Bauteile auf der Basis der
Vorschriften des Handbuchs.
Nehmen Sie bei der Installation Bezug auf das
Diagramm. (Siehe Abb. 7.2)
Stellen Sie sicher, dass die Länge des Kühlmittelrohrs,
die Anzahl der Kurven und der Höhenunterschied
zwischen den Innen- und Außengeräten den
Anforderungen von Tabelle 7.1 entsprechen:
Nordamerika,
Australien und EU
Frequenzänderung,
Split-Typ
Anderer Split-
Typ
Tabelle 7.1: Maximale Länge und Höhenunterschied
je nach Modell. (Einheit: m/ft.)
Anschlüsse der Kühlmittelrohrleitungen
7
Abb. 7.2
Abb. 7.1
Der
Höhenunterschied
zwischen den
Innen- und
Außengeräten
sollte weniger als
oder gleich 20m
(65.6’) betragen.
Der Höhenun-
terschied zwi-
schen zwei In-
nengeräten
sollte weniger
als oder gleich
50cm (19.6”) be-
tragen.
Leitungsabzweig
Außeneinheit
Innen
Innen
Innen
Flüssigkeitsseite
Flüssigkeitsseite
Flüssigkeitsseite
Außen
Außen
Außen
Inneneinheit
Inneneinheit
Kühlmittelrohrleitungen mit zwei Inneneinheiten
Bei der Installation mehrerer Inneneinheiten mit
einer Außeneinheit, müssen Sie sicherstellen, dass die
Länge des Kühlmittelrohrs und die Höhendierenz
zwischen den Inneneinheiten und der Außeneinheit,
den Anforderungen entsprechen, die in folgendem
Plan zu sehen sind:
Modell
Leistung
(Btu/h)
Rohrlänge
Max.
Höhendierenz
