Seite 22
≤ 6 0.75
6 - 10 1
10 - 16 1.5
16 - 25 2.5
25- 32 4
32 - 45 6

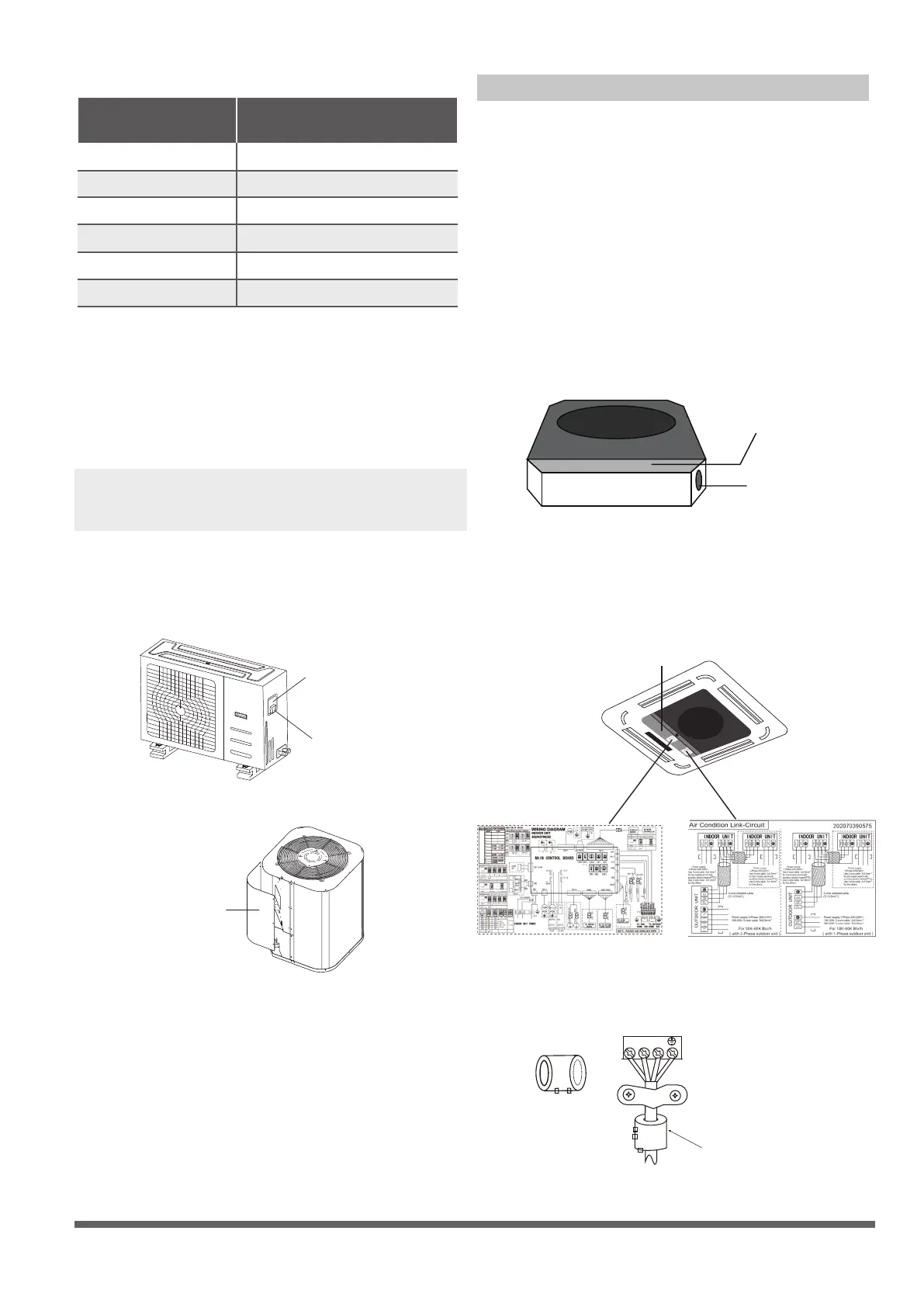

Verkabelung Inneneinheit
1. Bereiten Sie das Kabel für den Anschluss vor
a. Entfernen Sie mit einem Kabelabstreifer die
elastische Isolierung an beiden Enden des
Signalkabels, um ungefähr 15cm (5.9“) der
enthaltenen Kabel zu enthüllen.
b. Schneiden Sie die Isolierung von den Enden der
Adern ab.
c. Mit Hilfe einer Kabelpresse, drücken Sie die
Kabelverbinder an die Enden der Kabel auf.
2. Önen Sie die Frontplatte der Inneneinheit.
Entfernen Sie mit einem Schraubenzieher die
Abdeckung des elektrischen Steuerkastens an
Ihrer Inneneinheit.
3. Führen Sie das Netzkabel und das Signalkabel
durch den Kabeldurchgang.
HINWEIS: Beim Anschluss der Kabel müssen Sie
unbedingt dem Schaltplan folgen (ist im Deckel des
Elektrokastens zu nden).
b. Entfernen Sie mit einem Kabelabstreifer die
elastische Isolierung an beiden Enden des
Signalkabels, um ungefähr 15cm (5.9“) der
enthaltenen Kabel zu enthüllen.
c. Schneiden Sie die Isolierung von den Enden der
Adern ab.
d. Mit Hilfe einer Kabelpresse, drücken Sie die
Kabelverbinder an die Enden der Kabel auf.
2. Nehmen Sie die Abdeckung des Elektrokastens der
Inneneinheit ab. Wenn keine Abdeckung an der
Außeneinheit vorhanden ist, demontieren Sie die
Schrauben von der Wartungsplatine und entfernen
die Schutztafel. (Siehe Abb. 8.1, 8.2)
3. Schließen Sie die Kabelverbinder an die Klemmen
an
Ordnen Sie die Farben / Etiketten der Kabel den
Etiketten der Klemmleiste zu und schrauben
Sie den Kabelverbinder jedes Kabels auf die
entsprechende Klemme.
4. Befestigen Sie das Kabel mit der Kabelklemme.
5. Isolieren Sie die Kabel, die nicht benutzt wurden,
mit einem Isolierband. Sorgen Sie dafür, dass
sich die Kabel weit entfernt von Elektroteilen und
Metallzubehör benden.
6. Setzen Sie die Abdeckung des Steuerkastens
wieder auf.
4. Schließen Sie die Kabelverbinder an die Klemmen an.
Ordnen Sie die Farben / Etiketten der Kabel den
Etiketten der Klemmleiste zu und schrauben
Sie den Kabelverbinder jedes Kabels auf die
entsprechende Klemme. Siehe Seriennummer
und Schaltplan auf der Abdeckung des
Steuerkastens.
Magnetring (falls enthalten und den anderen
Bauteilen beigefügt)
Ziehen Sie das Band
durch die Önung des
Magnetrings, um diesen
am Kabel zu befestigen
Tabelle 8.2: Andere Bereiche
Nennstrom des Geräts
(A)
Nennquerschnittäche (mm
2
)
Abdeckung
Schraube
Schutzplatte
Verkabelungsplan Schaltplan
Steuerkasten
Steuerkasten
Kabelausgang
Abb. 8.3
Abb. 8.4
Abb. 8.5
Abb. 8.2
Abb. 8.1
