Σελίδα 15
L ≤ H
L ≤ 1/2H
L A
25 cm / 9.8”
1/2H < L ≤ H
30 cm / 11.8”
L > H
30 cm / 11.8”
60 cm / 23.6”
30 cm / 11.8”
200 cm / 78”
60 cm / 23.6”
0-53cm
(20.8”)
≥10cm
(4”)
1-1.5m
(39-59”)
≤75cm
(29.5”)
1 - 1.5m
(39-59”)
0 - 75mm
(3”)
≤30cm (11.8”)
≤53cm
(20.8”)
22cm
(8.6”)
Ο σωλήνας αποχέτευσης χρησιμοποιείται για
την αποχέτευση του νερού από τη μονάδα. Τυχόν
εσφαλμένη εγκατάσταση μπορεί να προκαλέσει
ζημιά στη μονάδα και σε άλλα αντικείμενα.
ΣΗΜΕΙΩΣΗ ΓΙΑ ΤΗΝ ΠΡΟΜΗΘΕΙΑ ΣΩΛΗΝΩΝ
ΠΡΟΣΟΧΗ
ΣΗΜΕΙΩΣΗ ΓΙΑ ΤΗΝ ΤΟΠΟΘΕΤΗΣΗ
ΤΟΥ ΣΩΛΗΝΑ ΑΠΟΧΕΤΕΥΣΗΣ
• Μονώστε όλους τους σωλήνες για την αποφυγή
συμπύκνωσης που θα μπορούσε να προκαλέσει
ζημιά λόγω υγρασίας.
• Εάν ο σωλήνας αποχέτευσης λυγίσει ή τοποθε-
τηθεί εσφαλμένα, ενδέχεται να διαρρεύσει νερό
και να προκληθεί δυσλειτουργία του διακόπτη
στάθμης νερού.
• Σε λειτουργία ΘΕΡΜΑΝΣΗΣ, από την εξωτερική
μονάδα θα αποβάλλεται νερό. Βεβαιωθείτε ότι
ο σωλήνας αποχέτευσης έχει τοποθετηθεί σε
κατάλληλο σημείο για να μην προκληθεί ζημιά
από το νερό ή ολίσθηση εάν τυχόν παγώσει το
νερό της αποχέτευσης.
• ΜΗΝ τραβάτε βίαια το σωλήνα αποχέτευσης
καθώς κινδυνεύετε να τον αποσυνδέσετε.
Σε αυτή την εγκατάσταση απαιτείται σωλήνας
από πολυαιθυλένιο (εξωτερική διάμετρος=
3,7-3,9cm, εσωτερική διάμετρος = 3,2cm),
διαθέσιμος από τα καταστήματα υδραυλικών
υλικών ή από τον αντιπρόσωπό σας.
ΣΗΜΕΙΩΣΗ: Κατά τη σύνδεση πολλαπλών
σωλήνων αποχέτευσης, τοποθετήστε τους
σωλήνες όπως εικονίζεται στην εικ. 6.4.

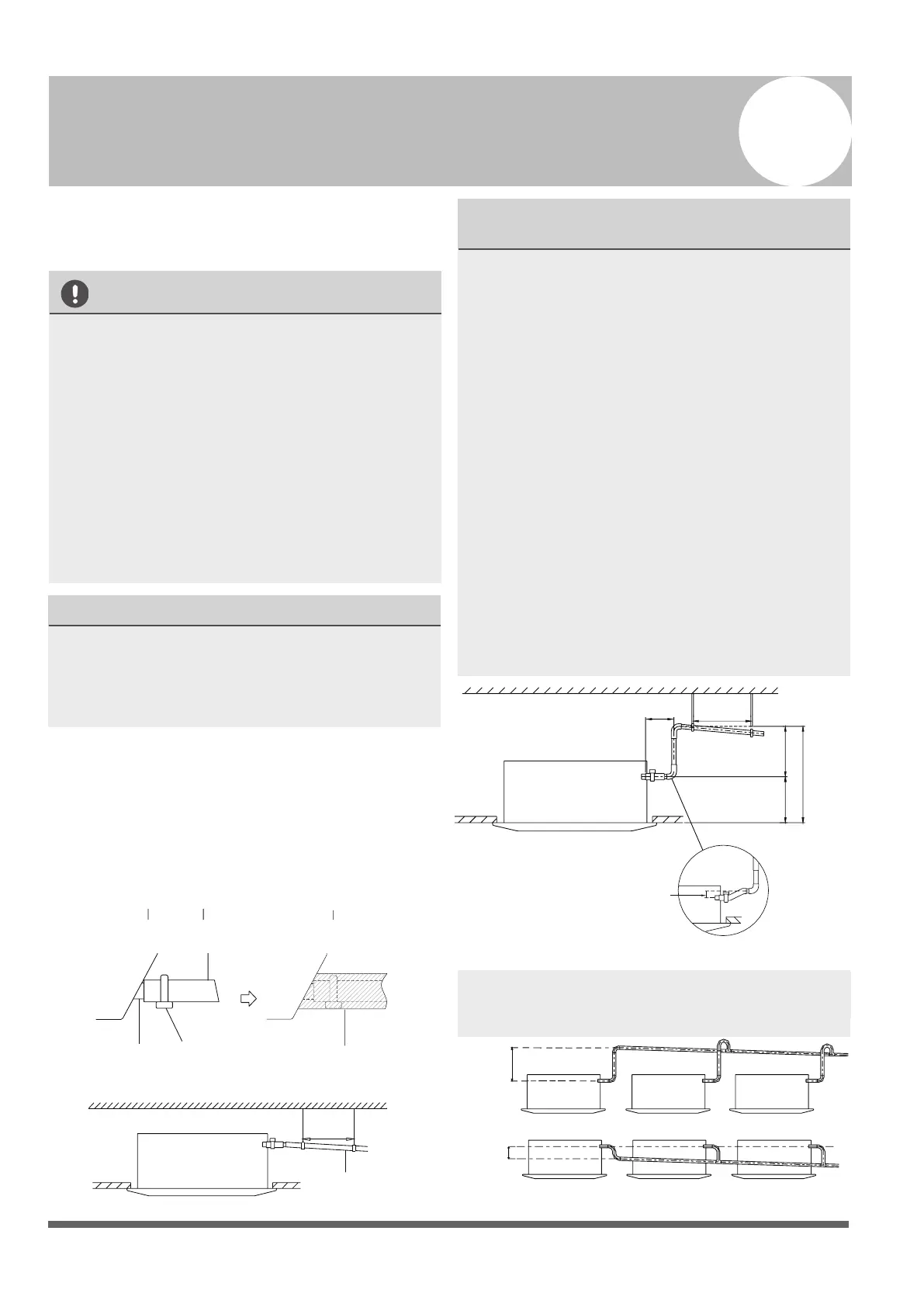

Εγκατάσταση σωλήνα αποχέτευσης
6
Eικ. 6.3
Eικ. 6.4
• Κατά τη χρήση προεκτεταμένου σωλήνα αποχέ-
τευσης, σφίξτε την εσωτερική σύνδεση με πρό-
σθετο προστατευτικό σωλήνα για να αποφευχθεί
τυχόν αποσύνδεση λόγω αθέλητου τραβήγματος.
•
Ο σωλήνας αποχέτευσης θα πρέπει να τοποθετηθεί
με καθοδική κλίση τουλάχιστον 1/100 για να απο-
φεύγεται η επιστροφή νερού μέσα στο κλιματιστικό
.
• Για να αποφεύγεται να κάνει κοιλιά ο σωλήνας,
τα συρματόσχοινα ανάρτησης πρέπει να τοποθε-
τούνται σε αποστάσεις 1-1,5m (40-59”).
• Εάν η έξοδος του σωλήνα αποχέτευσης είναι
υψηλότερα από την ένωση αντλίας στον κορμό,
χρησιμοποιήστε σωλήνα ανύψωσης για την έξο-
δο απαγωγής της εσωτερικής μονάδας. O σωλή-
νας ανύψωσης πρέπει να τοποθετηθεί όχι υψηλό-
τερα από 75cm (29.5”) από το πάνελ οροφής και
η απόσταση ανάμεσα στη μονάδα και το σωλή-
να ανύψωσης θα πρέπει να είναι κάτω των 30cm
(11.8”). Τυχόν εσφαλμένη εγκατάσταση πιθανόν
να προκαλέσει την ανάστροφη ροή νερού προς
τη μονάδα και το πλημμύρισμά της.
• Για να αποφεύγονται φυσαλίδες αέρα, διατηρή-
στε τον σωλήνα αποχέτευσης επίπεδο ή με ελα-
φρά κλίση προς τα επάνω (<75mm / 3”).
Οροφή
1-1.5m
(39-59”)
≤75cm
(29.5”)
1 - 1.5m
(39-59”)
0 - 75mm
(3”)
≤30cm (11.8”)
≤53cm
(20.8”)
22cm
(8.6”)
Eικ. 6.1
Eικ. 6.2
Θύρα σύνδεσης
σωλήνα
αποχέταυσης
Εύκαμπτος
σωλήνας
αποχέτευσης
Μόνωση
Καθοδική
κλίση
1/100
Σφιγκτήρας
μεταλλικός
Εγκατάσταση σωλήνα αποχέτευσης σε
εσωτερικό χώρο
Εγκαταστήστε το σωλήνα αποχέτευσης όπως
εικονίζεται στην Εικόνα 6.2.
1. Καλύψτε το σωλήνα αποχέτευσης με
θερμομόνωση για να αποφεύγεται συμπύκνωση
και διαρροή.
2. Τοποθετήστε το στόμιο του σωλήνα αποχέτευσης
στο σωληνάκι εξαγωγής της μονάδας. Σκεπάστε
το στόμιο του εύκαμπτου σωλήνα και ασφαλίστε
το με κολάρο σωλήνα. (Εικ. 6.1)
