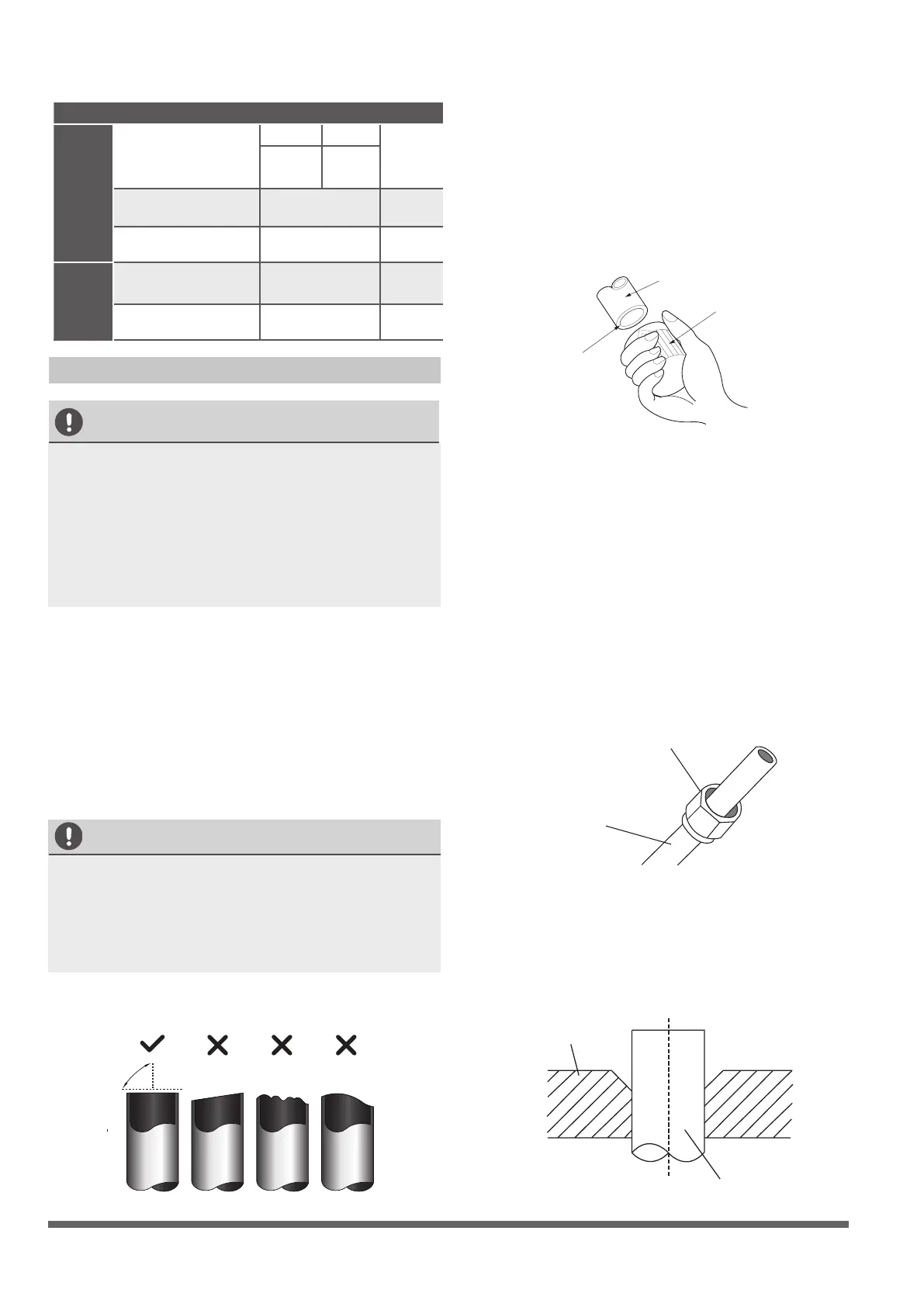

Pagina 19
18K+18K 30/98’ L+Max
(L1, L2)
24K+24K
30K+30K
50/164’
15/49’ L1, L2
10/32.8’ L1-L2
20/65.6’ H1
0.5/1.6’ H2
90°
ATENTIE
Instructiuni pentru conectarea conductei
NU deformati conducta in timpul taierii.
Acordati atentie sporita procedeului de taiere,
pentru a nu deteriora, lovi sau deforma teava
in timpul taierii. Aceste modicari pot reduce
capacitatea de incalzire a unitatii.
1. Asigurati-va ca unghiul de taiere este de 90°,
perfect. Consultati g. 7.5 pentru exemple de
taiere imperfecta.
Lungimea totala
(punctul cel mai indepartat
fata de conducta de linie)
(punctul cel mai indepartat
fata de conducta de linie)
Diferenta de inaltime intre
unitatea interioara si cea
exterioara
Diferenta de inaltime intre
cele 2 unitati interioare
Pasul 2: Indepartati bavura
Bavura poate afecta etansarea traseului
rigoric. Eliminati in totalitate bavura inainte de
a continua.
1. Tineti partea taiata in jos astfel incat bavura sa
nu patrunda in conducta.
2. Folosind un alezor, inlaturati bavura in
intregime, din interiorul conductei.
Expansiunea capatului conductei
Expansiunea corecta a capatului este esentiala
pentru a obtine o etansare superioara a
instalatiei.
1. Dupa ce ati inlaturat bavura, taiati conducta
si sigilati cu banda izolanta, pentru a preveni
patrunderea materiilor straine in conducta.
2. Izolati conducta cu banda izolanta.
3. Montati piulitele de expansiune la ambele
capete ale conductei. Vericati daca piulitele se
aa in pozitie corecta, intrucat nu le mai puteti
schimba dupa expansiune (g. 7.7).
4. Inlaturati banda izolanta de la capetele
conductei atunci cand incepeti expansiunea.
5. Fixati dispozitivul de expansiune la capatul
conductei. Capaul conductei trebuie sa e mai
sus decat dispozitivul de expansiune.
Tebelul 7.2
Fig. 7.6
Fig. 7.7
Fig. 7.8
Fig. 7.5
Indreptati in jos
Piulita
expansiune
Conducta
de cupru
Conducta
Dispozitiv de
expansiune
Oblica Neregulata Curbata
Conducta
Alezor
Lungimea
conductei
Lungimea maxima permisa
Diferenta
de
inaltime
ATENTIONARE
Conducta de linie trebuie instalata orizontal.
Un unghi mai mare de 10° poate duce la
defectarea aparatului.
NU INSTALATI conducta inainte de instalarea
unitatilor interioare si exterioare.
Izolati atat conducta pentru gaz cat si pe cea
pentru lichid, pentru a evita scurgerea apei.
Pasul 1: Taiati tevile
Cand pregatiti conductele pentru freon, asigurati-va ca
veti taia scient pentru a realiza expansiunea corect.
Acest lucru va duce la o functionare ecienta si va
minimiza nevoia de mentenanta pe viitor.
1. Masurati distanta intre unitatea interioara si cea
exterioara.
2. Folosind un dispozitiv pentru taiat tevi, taiati conducta
de o lungime putin mai mare fata de dimensiunea
masurata de catre dvs.
