Pagina 18

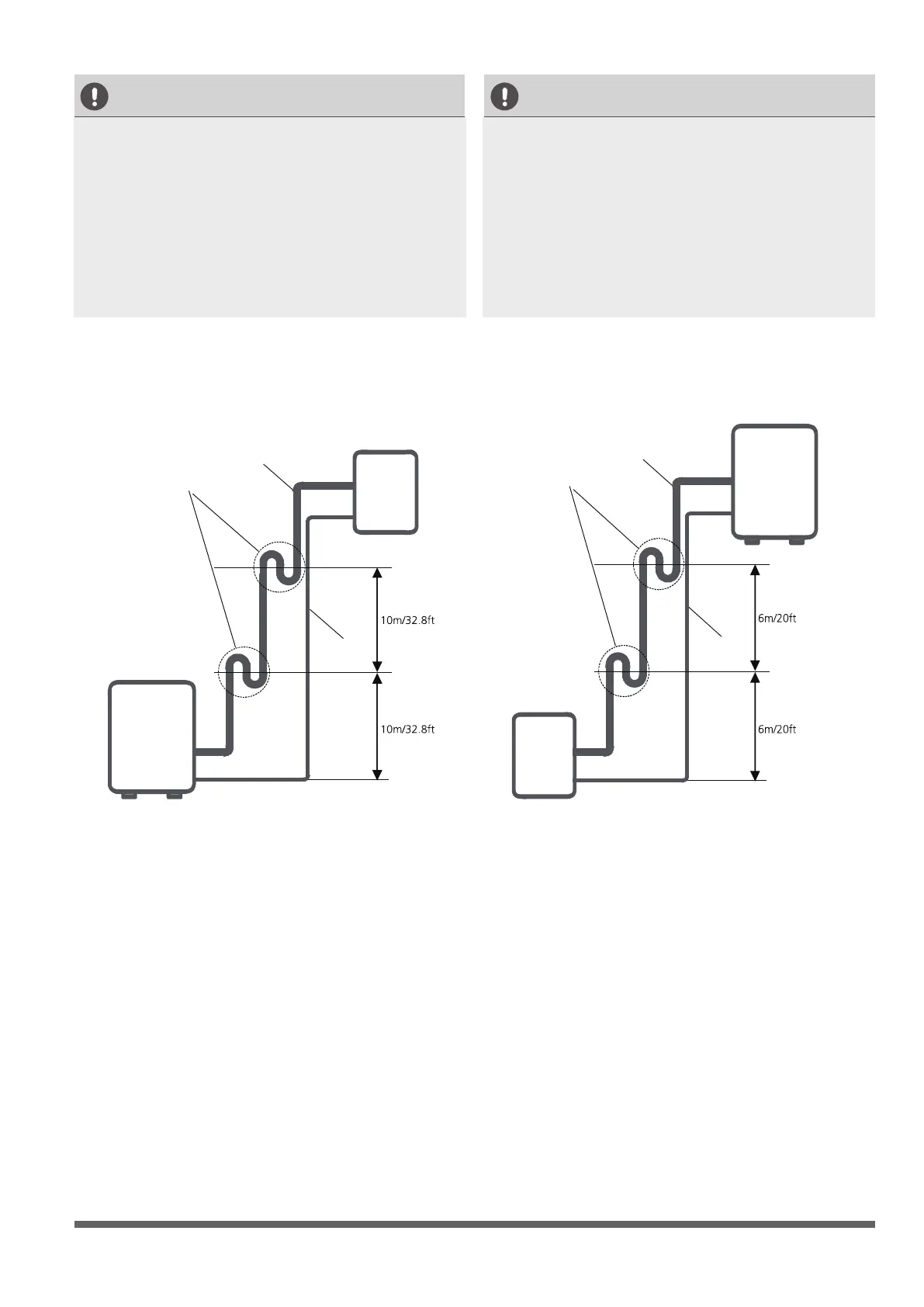

Fig. 7.3 Fig. 7.4
ATENTIE ATENTIE
Unitate
exterioara
Unitate
interioara
Conducta
lichide
Conducta
lichide
Cot de
acumulare
Cot de
acumulare
Conducta gaz
Conducta gaz
Unitate
interioara
Unitate
exterioara
• Acumulari de ulei
Atunci cand unitatea interioara este instalata mai
sus decat unitatea exterioara:
• Scurgerea uleiului inapoi in compresor, poate
cauza comprimarea lichidelor sau deteriorarea
returului de ulei. Acumularile de ulei pot evitate
daca se instaleaza coturi in conducta de gaz.
Instalati coturi la ecare 10 (32.8 picioare).
(Vezi Fig 7.3)
Atunci cand unitatea exterioara este instalata la o
inaltime mai mare decat unitatea interioara:
- Se recomanda ca aspiratoarele sa nu e montate
invers. Nivelul optim de retur al uleiului trebuie
mentinut cu ajutorul vitezei de aspirare a gazului.
Daca vitezele scad sub 7.62m/s(1500 picioare/m),
returul va scadea. Instalati coturile la ecare 6m
(20 picioare) (Vezi Fig 7.4)
Unitatea interioara este instalata mai sus
decat unitatea exterioara
Unitatea exterioara este instalata mai sus
decat unitatea interioara
