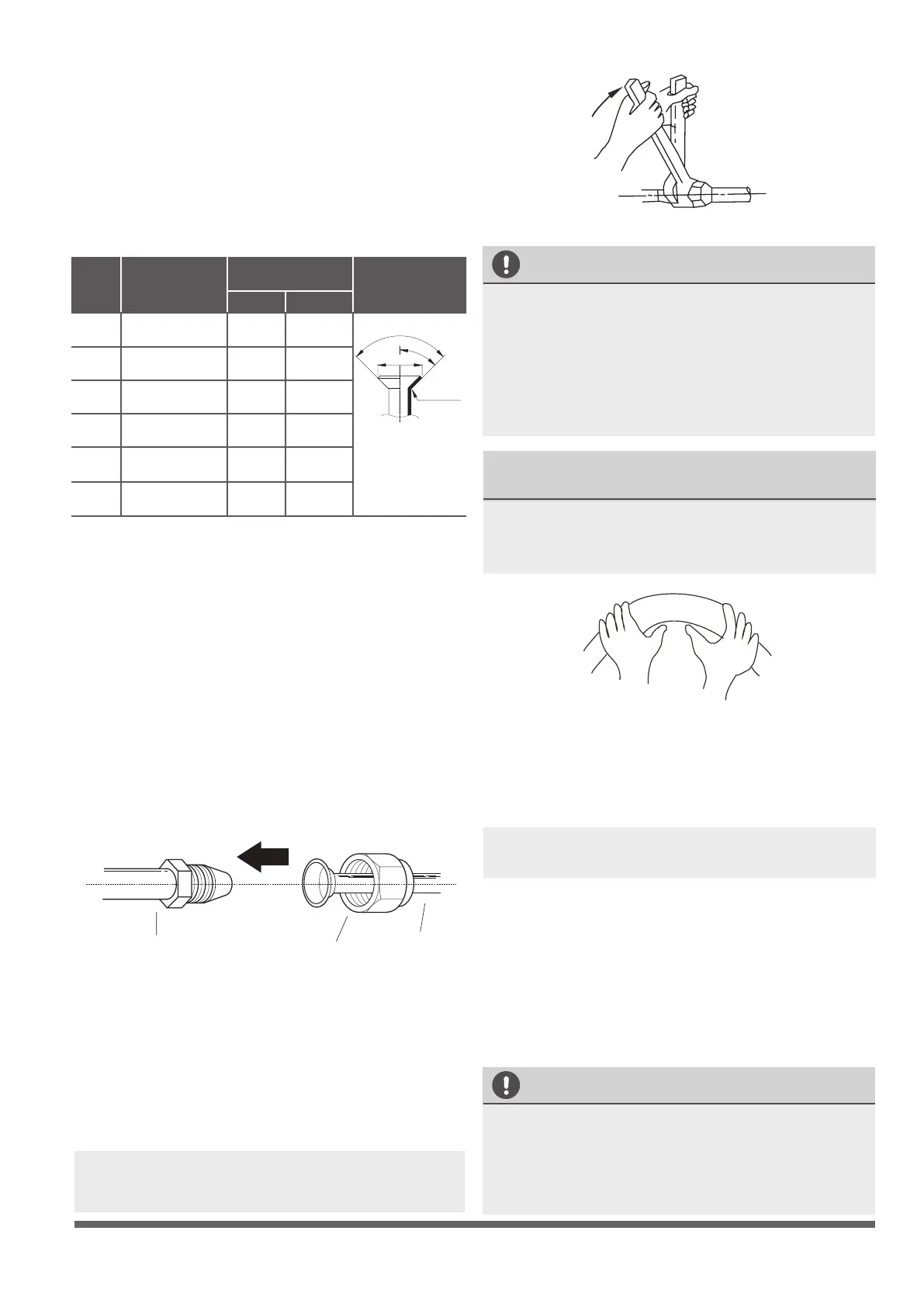

Pagina 20
Min. Max.
Ø 6.4
R0.4~0.8
45
°
±
2
90
°
±
4
A
Ø 9.5
Ø 12.7
Ø 15.9
Ø 19.1
65-67 N.m
(663-683 kgf.cm)
23.2/0.91 23.7/0.93
Ø 22
75-85N.m
(765-867 kgf.cm)
26.4/1.04 26.9/1.06
18-20N.m
(183-204kgf.cm)
8.4/0.33 8.7/0.34
25-26 N.m
(255-265 kgf.cm)
13.2/0.52 13.5/0.53
35-36 N.m
(357-367 kgf.cm)
16.2/0.64 16.5/0.65
45-47 N.m
(459-480 kgf.cm)
19.2/0.76 19.7/0.78
ATENTIE
Asigurati-va ca ati infasurat banda izolatoare
in jurul conductei. Contactul direct cu teava
poate duce la arsuri sau degeraturi.
Asigurati-va ca teava este conectata corect.
Strangerea prea puternica poate deteriora
expansiunea iar strangerea prea slaba
poate cauza scurgeri.
6. Montati dispozitivul de expansiune.
7. Rotiti manerul dispozitivului pentru
expansiune in sensul acelor de ceasornic pana
cand expansiunea este completa. Expansiunea
trebuie sa respecte dimensiunile din tabelul de
mai jos.
Tabel 7.3: Extensia conductei dupa forma
expansiunii
8. Indepartati dispozitivul de expansiune si
inspectati conducta, pentru a va asigura ca
nu s-au produs crapaturi sau alte defecte.
Pasul 4: Conectarea conductelor
Conectati conductele de cupru la unitatea
interioara prima data apoi la unitatea
exterioara. Se va conecta conducta de
presiune scazuta prima data apoi conducta de
presiune crescuta.
1. La strangerea piulitei de expansiune,
aplicati putin ulei frigoric pe capetele
conductei.
2. Aliniati perfect centrele celor 2 conducte ce
vor conectate.
3. Strangeti piulita de expansiune cat de tare
puteti, cu mana.
4. Fixati piulita cu ajutorul unei chei
hexagonale xe.
5. Strangeti piulita de expansiune cu ajutorul
unei chei de torsiune, respectand valorile
cuplului mentionate in tabelul 7.3.
6. Dupa conectarea conductelor de cupru
la unitatea interioara, xati cablurile de
alimentare, de semnal si conductele cu banda.
NOTA: NU intercalati cablul de semnal cu alte
cabluri atunci cand le xati in manunchi.
7. Treceti acest manunchi prin perete si
conectati-l la unitatea exterioara.
8. Izolati toate conductele, incluzand supapele
unitatii exerioare.
9. Deschideti supapele “stop”, ale unitatii
exterioare, pentru a putea permite trecerea
agentului frigoric prin unitati (interioara si
exterioara).
NOTA: Atunci cand conectati conductele,
folositi atat o cheie xa hexagonala cat si o
cheie de torsiune.
Fig. 7.9
Fig. 7.10
Fig. 7.10
Cuplu
de torsiune
Diametrul
conductei
Dimensiunea expansiunii
Unitate de masura (mm/Inch)
Forma
expansiunii
Piulita de
expansiune
Conducta
Indoiti teava cu
degetul mare
Raza minima 10cm (3.9”)
Tubulatura
de interior
NOTE CU PRIVIRE LA RAZA MINIMA DE
CURBARE
Indoiti cu grija conducta, in mijloc, conform
imaginii de mai jos. NU INDOITI conducta la
un unghi de 90°, de mai mult de 3 ori.
ATENTIE
La nalizarea instalarii, asigurati-va ca nu
exista scurgeri de freon. In cazul unei scurgeri,
aerisiti imediat incaperea si eliminati agentul
frigoric din instalatie (consultati sectiunea
corespunzatoare din acest manual).
