Seite 18

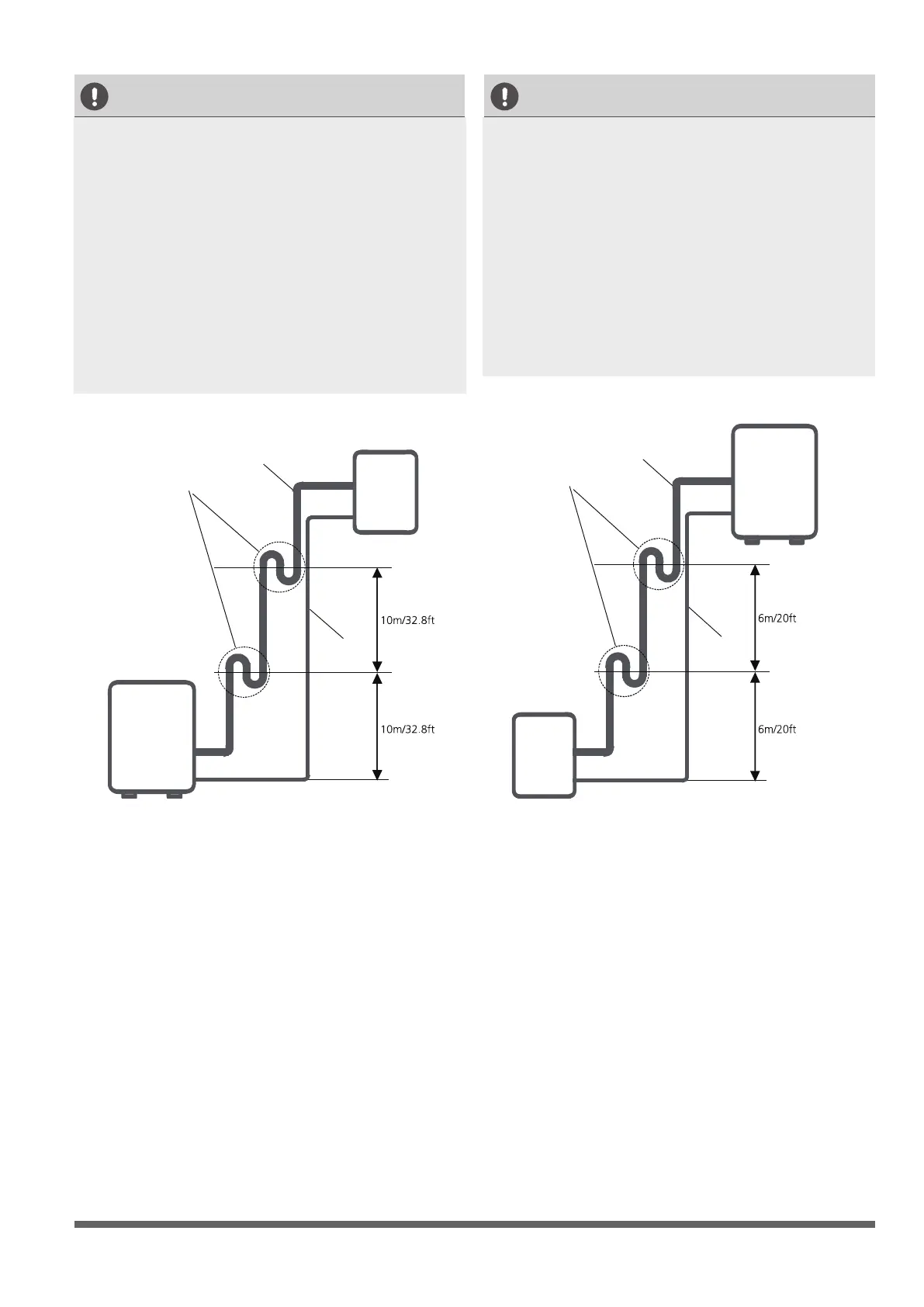

Fig. 7.2 Fig. 7.3
Abb. 7.3 Abb. 7.4
Außeneinheit
Inneneinheit
Liquidrohr
Liquidrohr
Ölabschneider
Ölabschneider
Gasrohr
Gasrohr
Inneneinheit
Außeneinheit
VORSICHT VORSICHT
Ölabschneider
Wenn die Inneneinheit höher als die
Außeneinheit installiert ist:
Wenn das Öl zu der externen
Kompressoreinheit zurückießt, kann es bei
der Ölrückführung zu einer Kompression
der Flüssigkeit oder zu Schäden kommen.
Ölabschneider in angehobenen Gasleitungen
können dies verhindern.
Alle 10 Meter (32,8 Ft) des vertikalen Saugrohrs
muss ein Ölabscheider installiert werden.
(Siehe Abb. 7.3)
Wenn die Außeneinheit höher als die
Inneneinheit installiert ist:
Es wird empfohlen, die vertikale
Saugwirkung nicht übermäßig anzuheben. Die
ordnungsgemäße Rückführung des Öls zum
Kompressor sollte durch die Geschwindigkeit,
mit der das Gas angesaugt wird, erfolgen. Wenn
die Geschwindigkeit unter 7,62 m / s (1500
fpm) fällt, nimmt der Ölrücklauf ab. Es muss ein
Ölabscheider alle 6 Meter (20Ft) des vertikalen
Saugrohrs installiert werden. (Siehe Abb. 7.4)
Die Inneneinheit wurde höher als die
Außeneinheit installiert
Die Außeneinheit wurde höher als die
Inneneinheit installiert
