Pagina 14
0-53cm
(20.8”)
≥10cm
(4”)
1-1.5m
(39-59”)
≤75cm
(29.5”)
1 - 1.5m
(39-59”)
0 - 75mm
(3”)
≤30cm (11.8”)
≤53cm
(20.8”)
22cm
(8.6”)
L ≤ H
L ≤ 1/2H
L A
25 cm / 9.8”
1/2H < L ≤ H
30 cm / 11.8”
L > H
30 cm / 11.8”
60 cm / 23.6”
30 cm / 11.8”
200 cm / 78”
60 cm / 23.6”

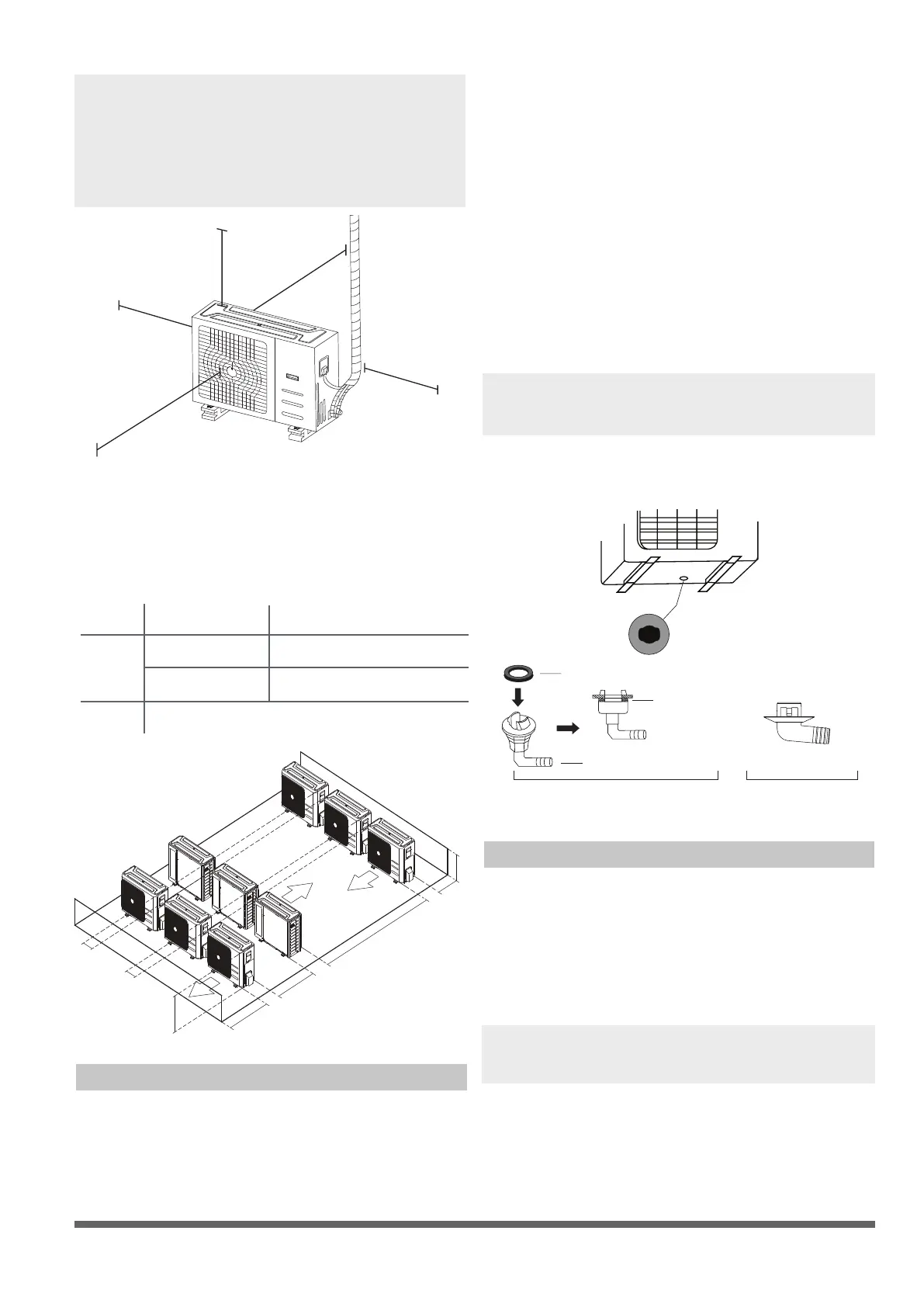

Fig. 5.10
Fig. 5.11
Fig. 5.12
Seriile de instalare.
Tabel 5.3: Relatiile dintre H, A si L, dupa cum urmeaza
Instalarea racordului de scurgere
Note cu privire la strapungerea peretelui
In cazul in care racordul are inclusa garnitura de
cauciuc (g 5.12-A), urmati pasii:
1. Fixati garnitura pe racordul ce va conectat la
unitatea exterioara.
Strapungeti peretele pentru conducta de agent
frigoric si cablurile de semnal ce vor conecta cele
2 unitati.
1. Alegeti pozitia strapungerii in functie de locatia
unitatii exterioare.
2. Pentru strapungere, folositi un burghiu de
65mm.
NOTA: La strapungere, evitati cablurile,
instalatia sau alte elemente interiorul peretelui.
3. Introduceti un inel de protectie in gaura, pentru
a proteja marginile strapungerii si pentru o
etansare usoara la nalizarea instalarii.
sau mai
mult
Canalul de scurgere
de la baza unitatii
Garnitura
Garnitura
Racord scurgere
sau mai
mult
Nu se poate instala
25 cm / 9.8”
sau mai mult
150 cm / 59”
sau mai mult
60 cm / 23.6”
sau mai mult
300 cm / 118”
sau mai mult
25 cm / 9.8”
sau mai mult
NOTA: Distanta minima intre unitate si
pereti, nu se va aplica in cazul camerelor
etanse. Asigurati-va ca unitatea va
neobstrucionata pe cel putin 2 dintre cele 3
laturi (M, N, P). (Fig. 5.10)
in lateral-stanga
deasupra
de la peretele din
spate
in lateral-dreapta
in fata
2. Introduceti racordul de scurgere in oriciul de la
baza unitatii.
3. Rotiti racordul intr-un unghi de 90° pana se aude
un “click”.
4. Conectati un furtun de scurgere (nu este inclus in
pachet), pentru a elimina apa acumulata in timpul
functionarii in modul incalzire.
Daca racordul de scurgere nu are inclusa o garnitura
la baza unitatii, (Fig 5.12-B), urmati pasii de mai jos:
1. Introduceti racordul de scurgere in oriciul de la
baza unitatii. La cuplare veti auzi un sunet “click”.
2. Conectati un furtun de scurgere (nu este inclus in
pachet).
NOTA: Asigurati-va ca apa scursa nu va cauza
defectiuni sau pericol de alunecare.
