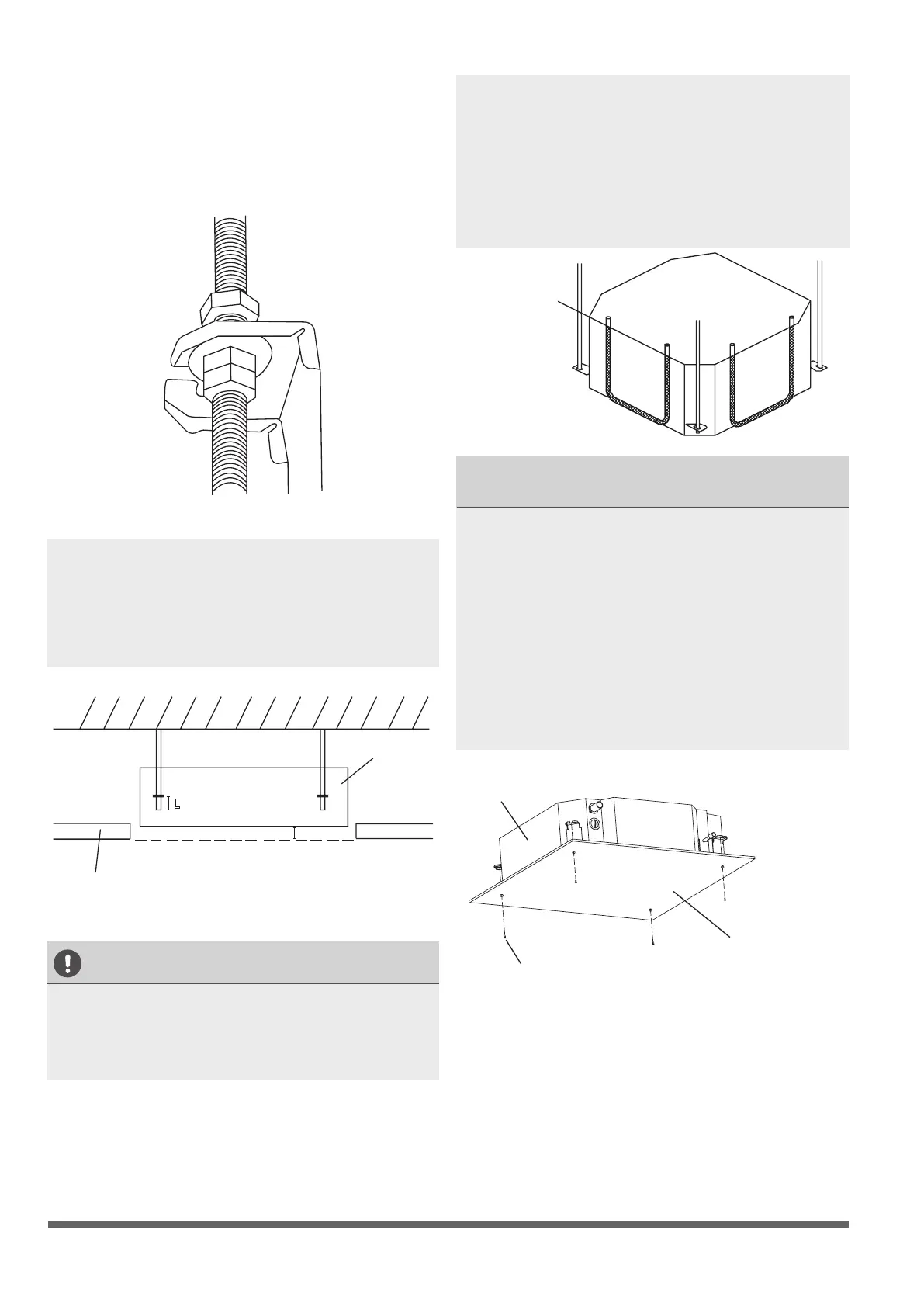

Seite 11
>1m / 39”
>1m / 39”
>1m / 39”
>1m / 39”
18-48K
78cm / 30”
84cm / 33”
95cm / 37.4”
68cm / 26”
84cm / 33”
95cm / 37.4”
60K
84cm / 33”
90cm / 35.4”
102cm / 40.2”
84cm / 33”
90cm / 35.4”
102cm / 40.2”
10 - 18mm (0.4-0.7”)
M6 x 12
VORSICHT
Stellen Sie sicher, dass das Gerät vollständig
horizontal ist. Eine falsche Installation kann zu
einem Rückuss des Wassers vom Abussrohr in
das Gerät oder zu einem Wasserleck führen.
Wand
Wasserstand
Decken-
Gipskartonplatte
Schrauben M6 x 12
Installationsplan
Hauptgestell
Hauptgestell
HINWEIS: Stellen Sie sicher, dass sich das
Innengerät in horizontaler Position bendet. Das
Gerät ist mit einer eingebauten Kondensatpumpe
und einem Schwimmerschalter ausgestattet.
Wenn das Gerät eine zur Kondensatussrichtung
umgekehrte Neigung hat (die Seite des
Ablaufschlauchs liegt höher), kann es zu
Fehlfunktionen des Schwimmerschalters und zu
Wasserleckagen kommen.
HINWEIS: Die Unterseite des Geräts sollte 10 -
18mm (0,4-0,7”) höher sein als die Platte der Zwi
-
schendecke. Allgemein, sollte das L (abgebildet in
Abb. 4.6) die Hälfte der Aufhängungsschraube be
-
tragen oder so lang sein, dass die Schraubenmut-
tern nicht herunterfallen können.
5. Montieren Sie die Inneneinheit. Sie benötigen
zwei Personen, um diese zu heben und zu
befestigen. Führen Sie die Aufhängebolzen
in die Befestigungslöcher des Geräts ein. Mit
den mitgelieferten Unterlegscheiben und
Mutterschrauben festziehen.
(Siehe Abb. 4.5).
Abb. 4.7
Abb. 4.6
Abb. 4.8
HINWEIS FÜR DIE INSTALLATION IN EINEM
NEUBAU
Bei der Installation des Geräts in einem Neubau
können die Deckenhaken vorab integriert
werden. Stellen Sie sicher, dass sich die Haken
nicht durch das Schrumpfen des Betons
lösen. Befestigen Sie nach der Installation der
Inneneinheit das Dichtungsschaummaterial in
der Form der Anlage an das Gerät mit Schrauben
(M6X12), um im Voraus die Abmessung und
Position der Önung in der Decke zu bestimmen.
Folgen Sie für den Rest der Installation
obenstehenden Anweisungen.
Abb. 4.5
