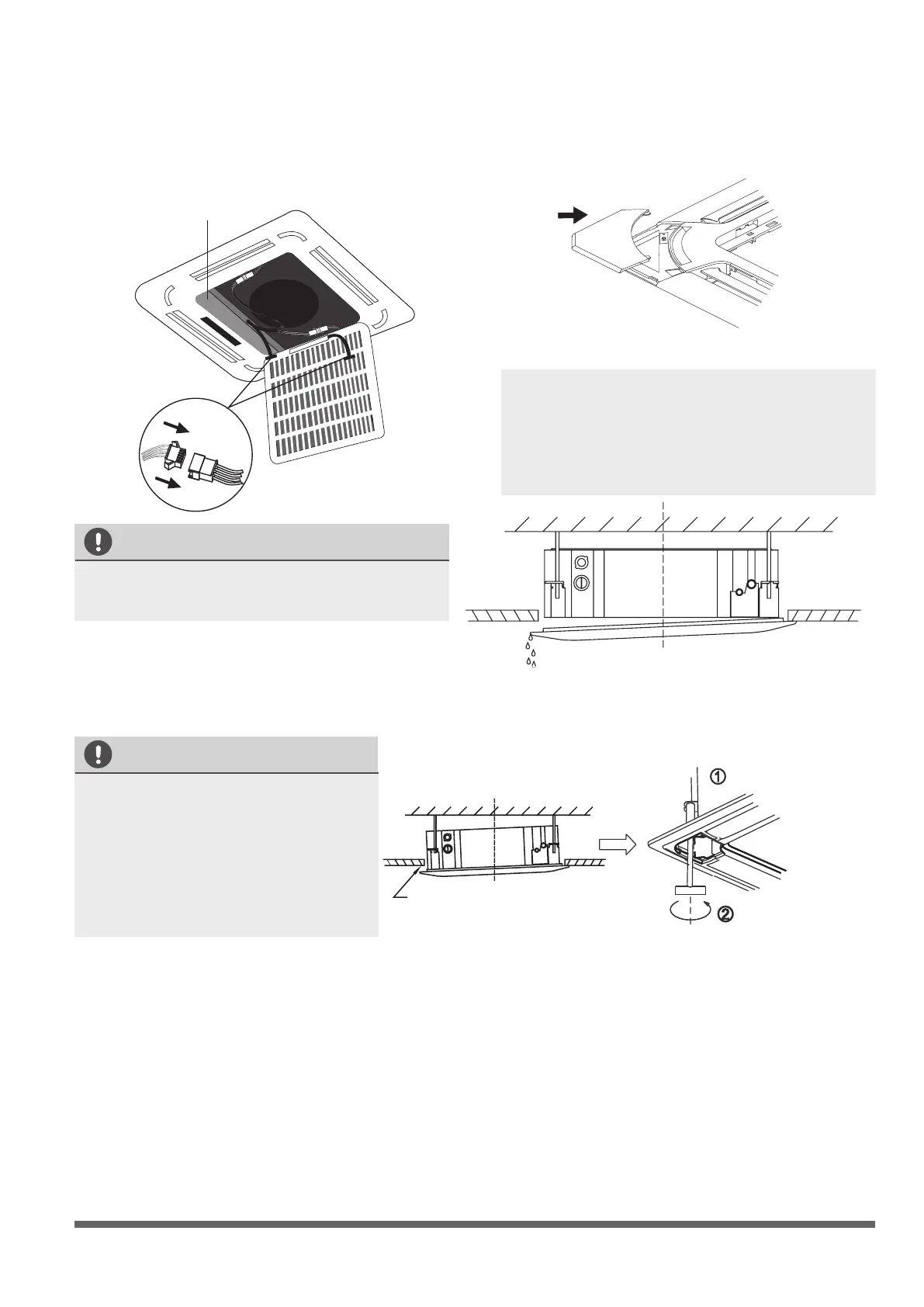

Pagina 28
2. Inlaturati limitatoarele din burete.
3. Atasati partea laterala a grilei la panou.
4. Conectati cablul asajului de pe panou cu
cablul corespondent de pe corpul unitatii.
5. Inchideti grila frontala.
6. Securizati lucrarea impingand cele 4 capace
din colturi.
NOTA: Daca este nevoie sa modicati
inaltimea unitatii interioare, puteti face acest
lucru prin deschiderile disponibile in cele 4
colturi ale panoului frontal. Asigurati-va ca
nu veti afecta cablajul intern si conductele de
scurgere in timp ce modicati inaltimea.
Fig. 10.5
Fig. 10.6
Fig. 10.7
Fig. 10.8
Cutia electrica
Apa condensata
Slabiti piulita superioara
Reglati piulita inferioara
Distanta neacceptata
ATENTIE
ATENTIE
Strangerea incorecta a suruburilor poate
cauza scurgeri de apa
Daca unitatea nu este xata
corect si exista distante intre
aceasta si plafon, inaltimea unitatii
trebuie ajustata pentru a asigura
functionarea aparatului. Inaltimea
poate reglata prin slabirea piulitei
superioare si ajustarea piulitei
inferioare.
