Pagina 8
Instalarea unitatii interioare
4

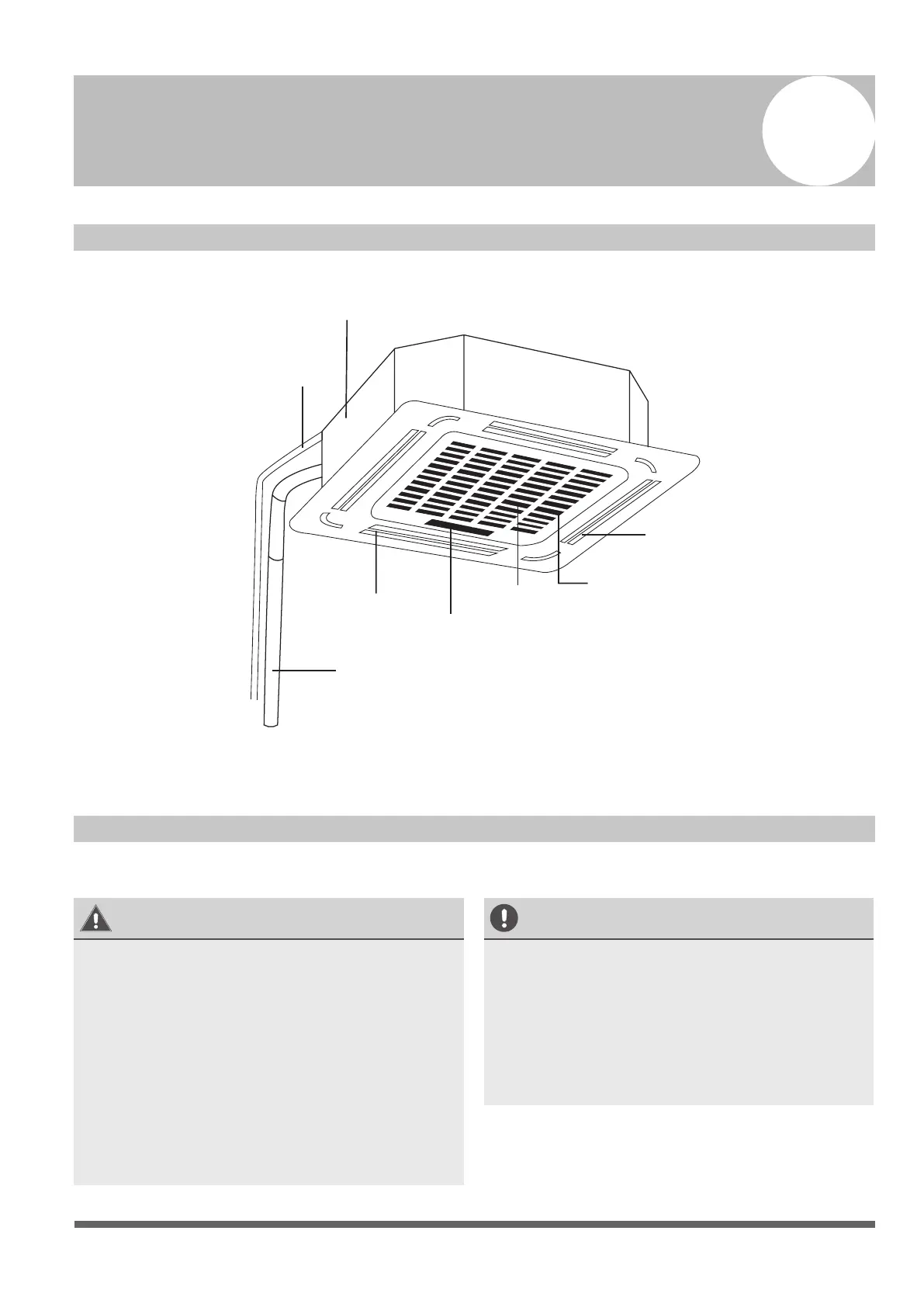

Partile componente ale unitatii interioare
Precautii
Instalati unitatile interioara/exterioara si
cablajul la cel putin 1m fata de televizoare
sau aparate de radio, pentru a preveni
distorsiunile. Depinzand de aparate,
distanta poate crescuta.
Daca instalati unitatea interioara pe
suprafete de metal, aceasta trebuie
impamantata.
Isntalati corect unitatea pe o structura sucient
de solida, care sa sustina greutatea acesteia.
In cazul in care structura nu este sucient de
solida, unitatea poate cadea si poate cauza
ranirea utilizatorului, defectarea aparatului sau
chiar moartea.
Instalati unitatea la o inaltime de cel putin 2.5M,
deasupra podelei.
NU INSTALATI unitatea intr-o baie sau
spalatorie, unde nivelul umiditatii este ridicat.
Pericol de scurt circuit sau coroziune a cablajului.
ATENTIONAREAVERTIZARE
Conducta agent frigoric
Priza admisie aer
Priza evacuare aer
Grila frontala
Asaj
Flaps
Conducta
de scurgere
Pompa de scurgere
(in interiorul unitatii)
Fig. 4.1
18 205/8 > 235/9.3
24 205/8 > 235/9.3
30 205/8 > 235/9.3
30-48 245/9.6 > 275/10.8
48-60 287/11.3 > 317/12.5
>2.5m / 8.2’
88cm / 34.5”
