ATENTIONARE
Corpul unitatii se va alinia perfect cu
deschiderea din tavan. Asigurati-va ca
unitatea si deschiderea din tavan au 2
dimensiune.
2. Dati 4 gauri de 5cm in locurile unde vor
prinse carligele de sustinere. Asigurati-va ca
unghiul este de 90°.
3. Cu ajutorul unui ciocan, xati carligele in
gauri. Asigurati carligele cu saibele si piulitele
dispoibile.
4. Instalati carligele de sustinere (Fig 4.4)
Pasul 2: Agatarea unitatii interioare

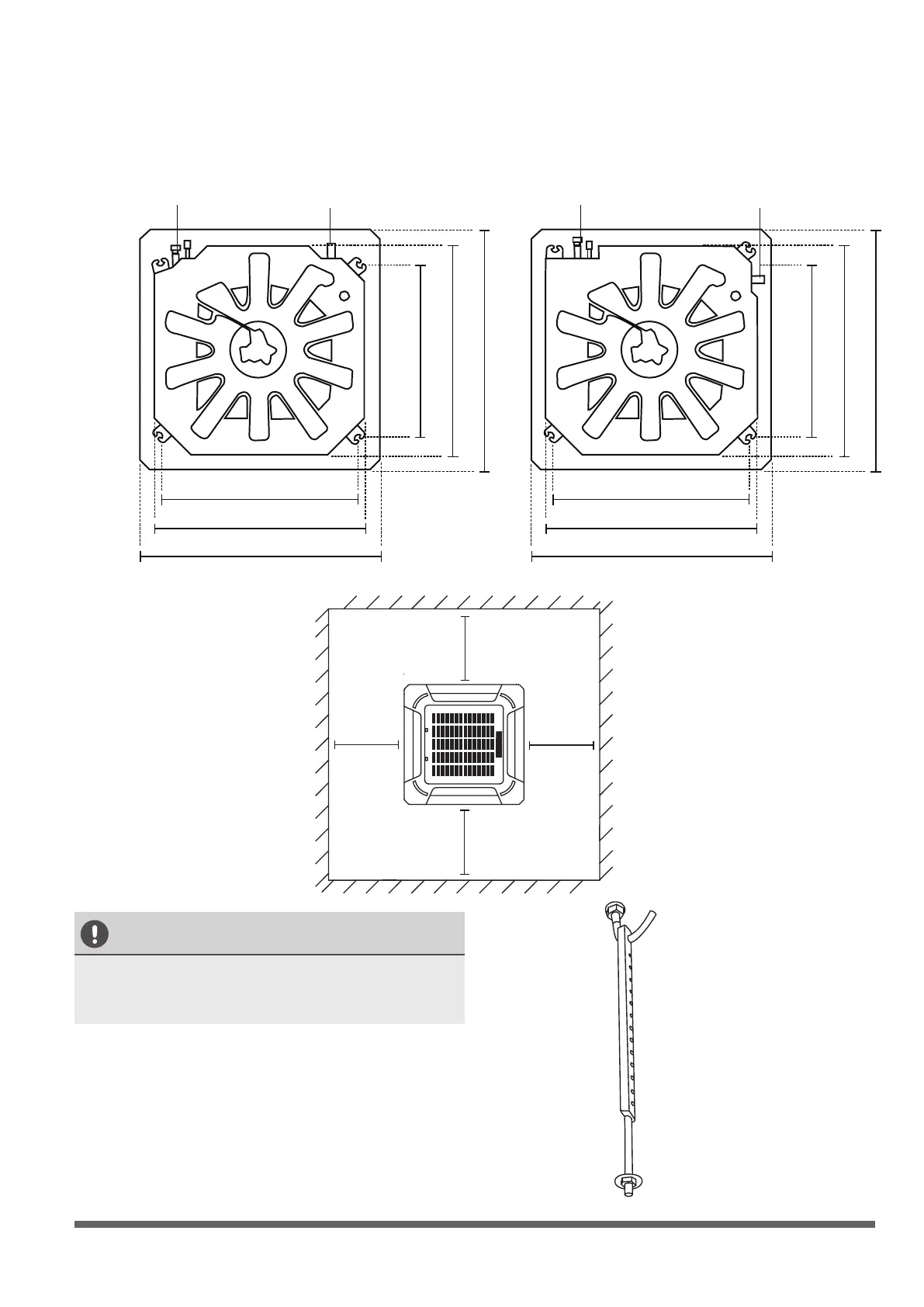

1. Utilizati sablonul din carton pentru a taia plafonul fals conform dimensiunilor necesare, lasand liber
cel putin 1m pe ecare parte. Dimensiunea taiata va cu 4cm mai mare decat dimensiunile unitatii
interioare (Fig 4.3). Marcati zonele in care veti face gaurile pentru carligele de tavan.
Conducte agent
frigoric
Furtun scurgere
Conducte agent
frigoric
Furtun scurgere
carligul de sustinere carligul de sustinere
carlig sustinere
carlig sustinere
corpul unitatii
corpul unitatii
deschidere tavan
deschidere tavan
corpul unitatii corpul unitatii
deschidere tavan deschidere tavan
dimensiunea deschiderii in tavan
pentru capacitatile 18-48000BTU
dimensiunea deschiderii in tavan
pentru 60000 BTU
Fig. 4.3
Fig. 4.4
10 - 18mm (0.4-0.7”)
M6 x 12
