Pagina 11
>1m / 39”
>1m / 39”
>1m / 39”
>1m / 39”
18-48K
78cm / 30”
84cm / 33”
95cm / 37.4”
68cm / 26”
84cm / 33”
95cm / 37.4”
60K
84cm / 33”
90cm / 35.4”
102cm / 40.2”
84cm / 33”
90cm / 35.4”
102cm / 40.2”
10 - 18mm (0.4-0.7”)
M6 x 12
ATENTIE
Asigurati-va ca unitatea este dreapta.
Instalarea incorecta a unitatii poate duce la
scurgeri datorate acumularii de apa.
Tavan
Nivelul
apei
Tavan fals
Suruburi
Sablonul
de carton
Corpul unitatii
Corpul unitatii
NOTA: Asigurati-va ca unitatea este dreapta.
Aparatul este echipat cu o pompa de scurgere
integrata si otor. Daca unitatea nu este dreapta
si este inclinata in directia opusa scurgerii
conednsului (conducta este ridicata), otorul se
va defecta si vor aparea scurgeri de apa.
NOTA: Partea inferioara a unitatii va mai inalta
cu 10-18mm fata de tavanul fals. In general,
L (Fig 4.6), va jumatatea lungimii carligelor
de sustinere sau sucient de lunga pentru a
preveni desfacerea/caderea piulitelor.

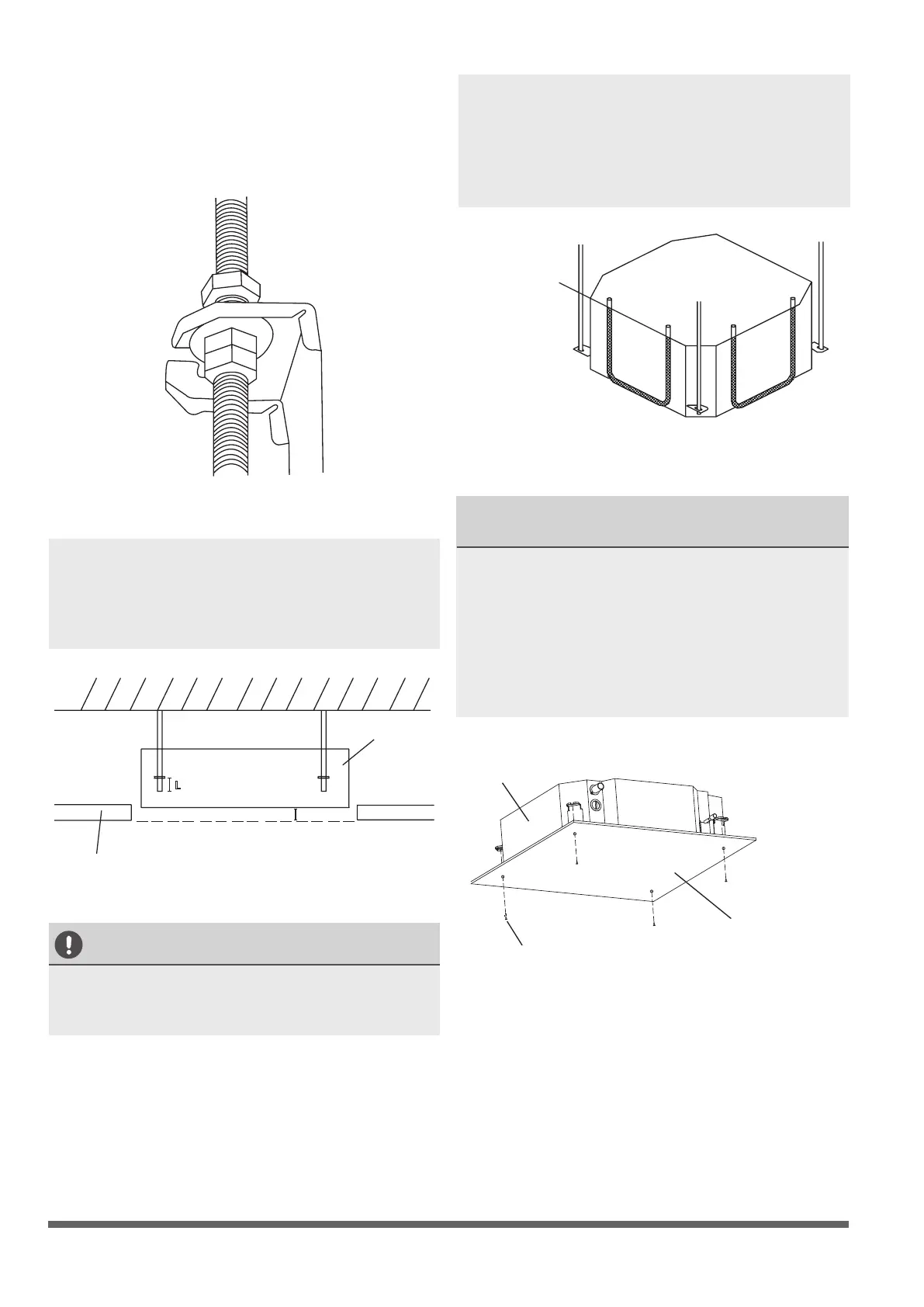

5. Montati unitatea interioara. La acest pas este
nevoie de 2 persoane. Introduceti carligele
de sustinere in spatiile speciale de pe unitate
interioara si xati-le cu ajutorul saibelor si
piulitelor disponibile. (g 4.5).
Fig. 4.5
Fig. 4.7
Fig. 4.6
Fig. 4.8
Nota cu privire la instalarea intr-o cladire
in constructie.
La instalarea aparatului intr-o locatie noua,
carligele de instalare pot incluse in tavan.
Asigurati-va ca vor securizate si ca nu vor
cadea la uscarea betonului.
Dupa instalarea unitatii interioare, xati
sablonul de unitate, cu ajuotul suruburilor
(M6x12), pentru a avea din avans dimensiunile,
la aplicarea plafonului fals, conform
instructiunilor de mai jos.
