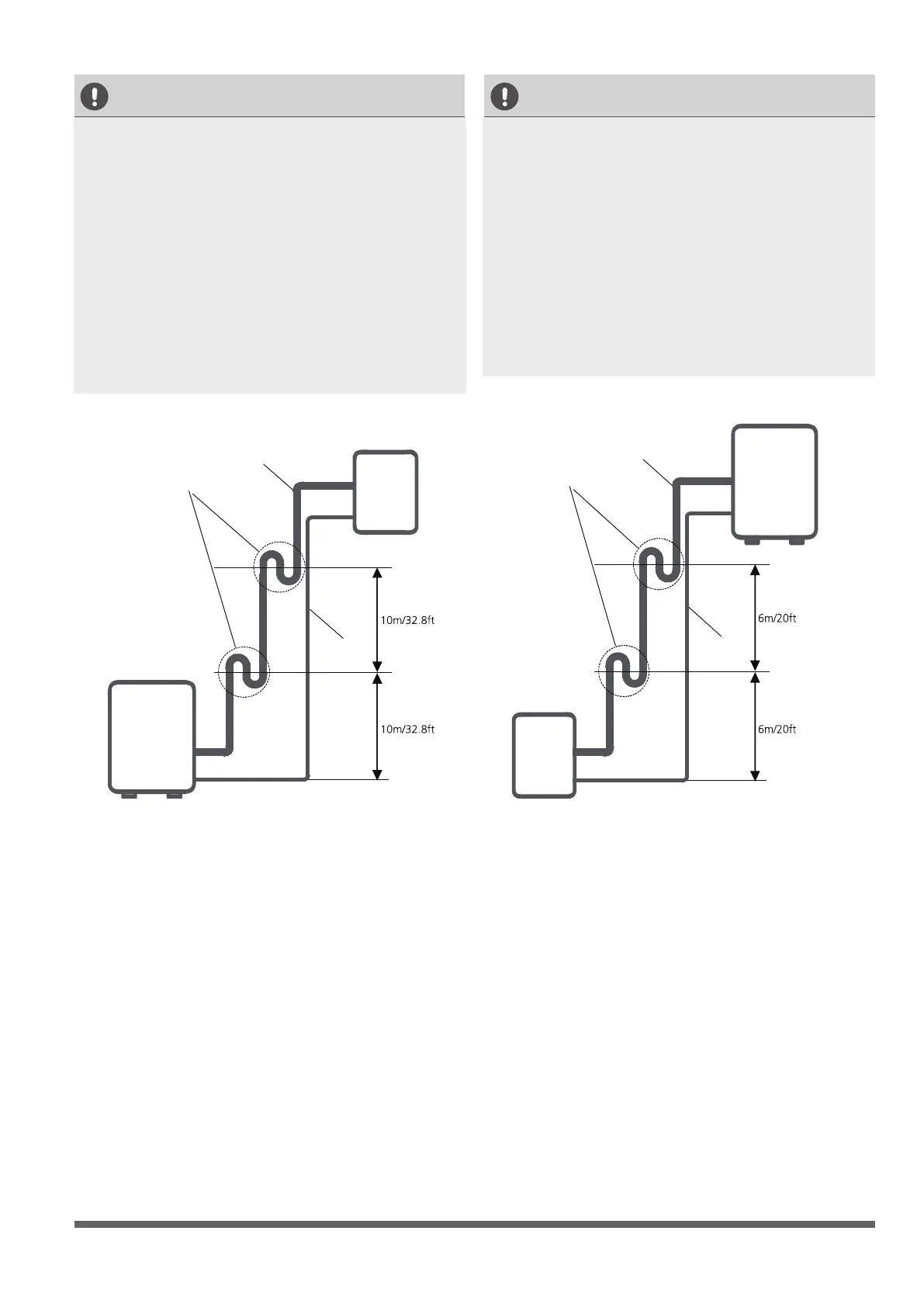

Eικ. 7.3 Eικ. 7.4
Εξωτερική
Μονάδα
Εσωτερική
Μονάδα
Σωλήνα
Ρευστού
Σωλήνα
Ρευστού
Παγίδα λαδιού
Παγίδα λαδιού
Σωλήνα Αερίου
Σωλήνα Αερίου
Εσωτερική
Μονάδα
Εξωτερική
Μονάδα
ΠΡΟΣΟΧΗ ΠΡΟΣΟΧΗ
• Παγίδες λαδιού
Αν η εσωτερική μονάδα έχει εγκατασταθεί
ψηλότερα της εξωτερικής μονάδας:
• Αν το πετρέλαιο ρέει πίσω στην εξωτερική
μονάδα συμπιεστή, μπορεί να προκαλέσει
συμπίεση του υγρού ή φθορά κατά την
επιστροφή του λαδιού. Οι παγίδες πετρελαίου
στις ανυψωμένες σωληνώσεις αερίου μπορούν
να το αποτρέψουν.
Μια παγίδα πετρελαίου πρέπει να
εγκαθίσταται ανά 10 μέτρα (32,8 πόδια) του
κατακόρυφου σωλήνα αναρρόφησης. (Βλ. Σχ.
7.3)
Αν η εξωτερική μονάδα έχει εγκατασταθεί
ψηλότερα της εσωτερικής μονάδας:
• Συνιστάται να μην υπερυψώνετε την κάθετη
αναρρόφηση. Η ορθή επιστροφή του λαδιού
στον συμπιεστή θα πρέπει να πραγματοποιείται
μέσω της ταχύτητας που αναρροφάται το αέριο.
Εάν οι ταχύτητες πέσουν κάτω από 7,62m / s
(1500 fpm (πόδια ανά λεπτό)), η επιστροφή του
λαδιού θα μειωθεί. Μια παγίδα λαδιού θα πρέπει
να εγκαθίσταται ανά 6m (20ft) του κατακόρυφου
σωλήνα αναρρόφησης. (Βλέπε Σχ. 7.4)
Η εσωτερική μονάδα έχει εγκατασταθεί
υψηλότερα της εξωτερικής μονάδας
Η εξωτερική μονάδα έχει εγκατασταθεί
υψηλότερα της εσωτερικής μονάδας
