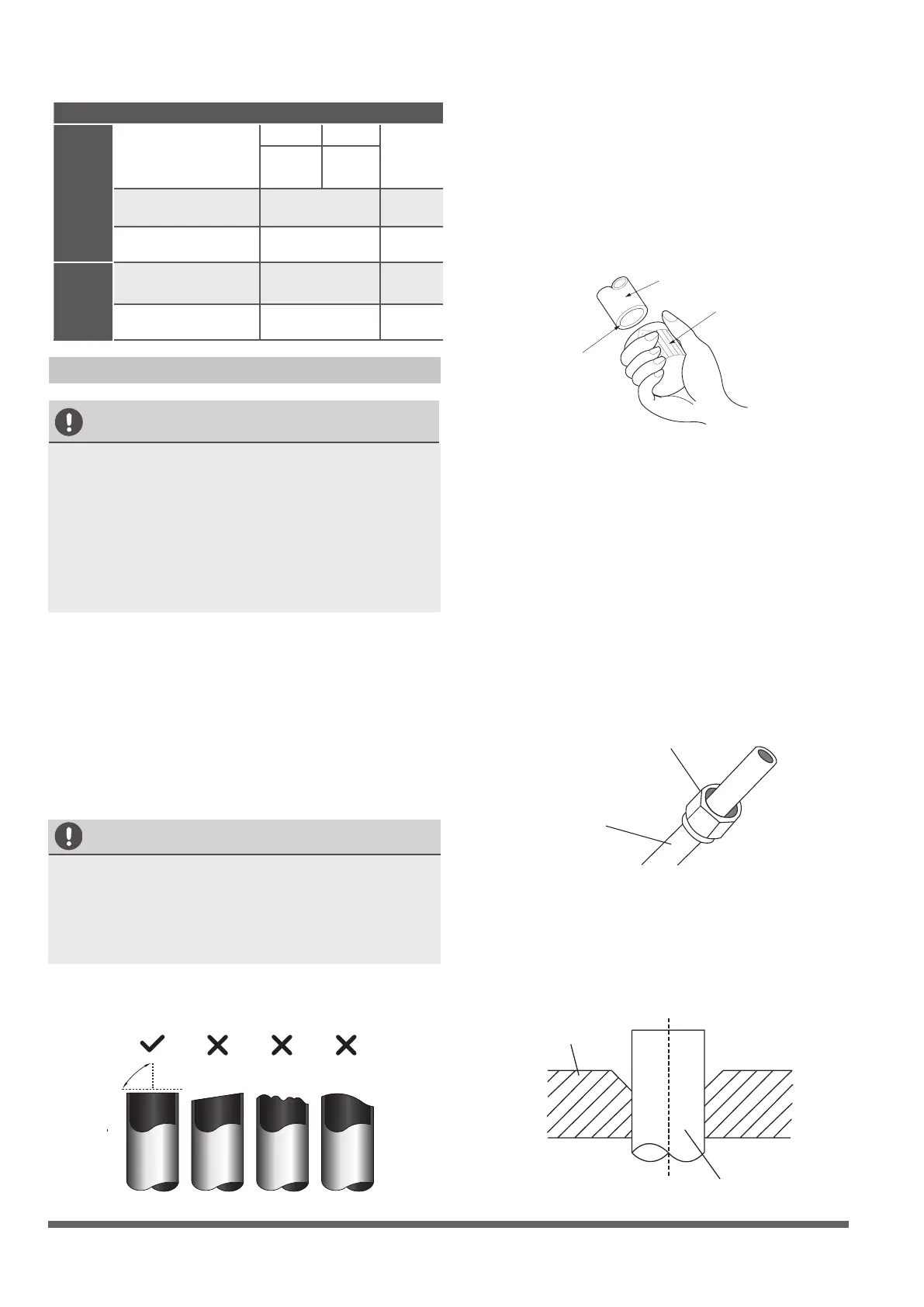

Σελίδα 19
18K+18K 30/98’ L+Max
(L1, L2)
24K+24K
30K+30K
50/164’
15/49’ L1, L2
10/32.8’ L1-L2
20/65.6’ H1
0.5/1.6’ H2
90°
ΠΡΟΣΟΧΗ
Οδηγίες συνδέσεων σωληνώσεων ψυκτικού
ΜΗΝ
παραμορφώνετε το σωλήνα κατά την κοπή.
Προσέξτε πάρα πολύ να αποφύγετε ζημιές, αμυχές
ή παραμορφώσεις του σωλήνα κατά την κοπή.
Κάτι τέτοιο θα μειώσει δραστικά την θερμαντική
απόδοση της μονάδας.
1. Φροντίστε να κόψετε το σωλήνα σε γωνία
ακριβώς 90°. Συμβουλευθείτε την εικ. 7.5 για
παραδείγματα άτεχνων κοπών
Συνολικό μήκος
σωληνώσεων
(μέγιστη απόσταση από τη
διακλάδωση του σωλήνα)
(μέγιστη απόσταση από τη
διακλάδωση του σωλήνα)
Διαφορά ύψους
μεταξύ εσωτερικής και
εξωτερικής μονάδας
Διαφορά ύψους μεταξύ
δύο εσωτερικών μονάδων
Βήμα 2: Αφαιρέστε τα γρέζια
Τα γρέζια μπορεί να εμποδίσουν την ερμητική
ένωση ανάμεσα στα τμήματα σωλήνων ψυκτικού.
Θα πρέπει να απομακρυνθούν τελείως.
1. Κρατήστε το σωλήνα με κλίση προς τα κάτω για
να μην πέσουν τα γρέζια μέσα στο σωλήνα.
2. Με εργαλείο διεύρυνσης ή ξεχονδρίσματος,
αφαιρέστε όλα τα γρέζια από το κομμένο τμήμα
του σωλήνα.
Βήμα 3: Εκχείλωση άκρων σωλήνα
Η κατάλληλη εκχείλωση είναι ουσιώδης για να
πετύχουμε αεροστεγή σφράγιση.
1. Μετά την αφαίρεση των γρεζιών από τον
κομμένο σωλήνα, σφραγίστε τα άκρα με ταινία
PVC για να μην εισέλθουν ξένα υλικά στο
σωλήνα.
2. Καλύψτε το σωλήνα με μονωτικό υλικό.
3. Τοποθετήστε κωνικά παξιμάδια και στα δύο άκρα
του σωλήνα. Φροντίστε να είναι στραμμένα προς
τη σωστή κατεύθυνση, διότι μετά την εκχείλωση
δεν είναι δυνατή η αλλαγή τους. Βλέπε Εικ. 7.7.
4. Αφαιρέστε την ταινία PVC από τα άκρα του
σωλήνα όταν είστε έτοιμοι για την εργασία
εκχείλωσης.
5. Στερεώστε τον κώνο εκχείλωσης στο άκρο
του σωλήνα. Το άκρο του σωλήνα πρέπει να
εκτείνεται πέρα από τον κώνο εκχείλωσης.
Πίνακας 7.2
Eικ. 7.6
Eικ. 7.7
Eικ. 7.8
Fig. 7.5
Στραμμένο
προς τα κάτω
Κωνικό
παξιμάδι
(ρακόρ)
Χαλκοσωλήνας
Σωλήνας
Σχήμα
εκχείλωσης
Λοξή Τραχιά Στρεβλή
Σωλήνας
εργαλείο
διεύρυνσης
Μήκ.
Σωλ
Επιτρεπόμενο μήκος
Διαφορά
ύψους
ΠΡΟΣΟΧΗ
Ο σωλήνας διακλάδωσης πρέπει να
τοποθετείται οριζόντια. Γωνία άνω των 10°
μπορεί να προκαλέσει δυσλειτουργία.
ΜΗΝ τοποθετείτε το συνδετήριο σωλήνα μέχρι
να εγκατασταθούν τόσο η εσωτερική όσο και η
εξωτερική μονάδα.
Μονώστε τις σωληνώσεις αερίου και υγρού για
να αποφεύγεται διαρροή νερού.
Βήμα 1: Κοπή των σωλήνων
Κατά την προετοιμασία των σωλήνων ψυκτικού,
πρέπει να επιδεικνύετε ιδιαίτερη προσοχή προς
την σωστή κοπή και εκχείλωση αυτών. Έτσι
θα εξασφαλιστεί αποδοτική λειτουργία και οι
ελάχιστες ανάγκες μελλοντικής συντήρησης.
1. Μετρήστε την απόσταση μεταξύ εσωτερικών και
εξωτερικών μονάδων.
2. Με κόφτη σωλήνων, κόψτε το σωλήνα λίγο
παραπάνω από την απόσταση που μετρήσατε.
