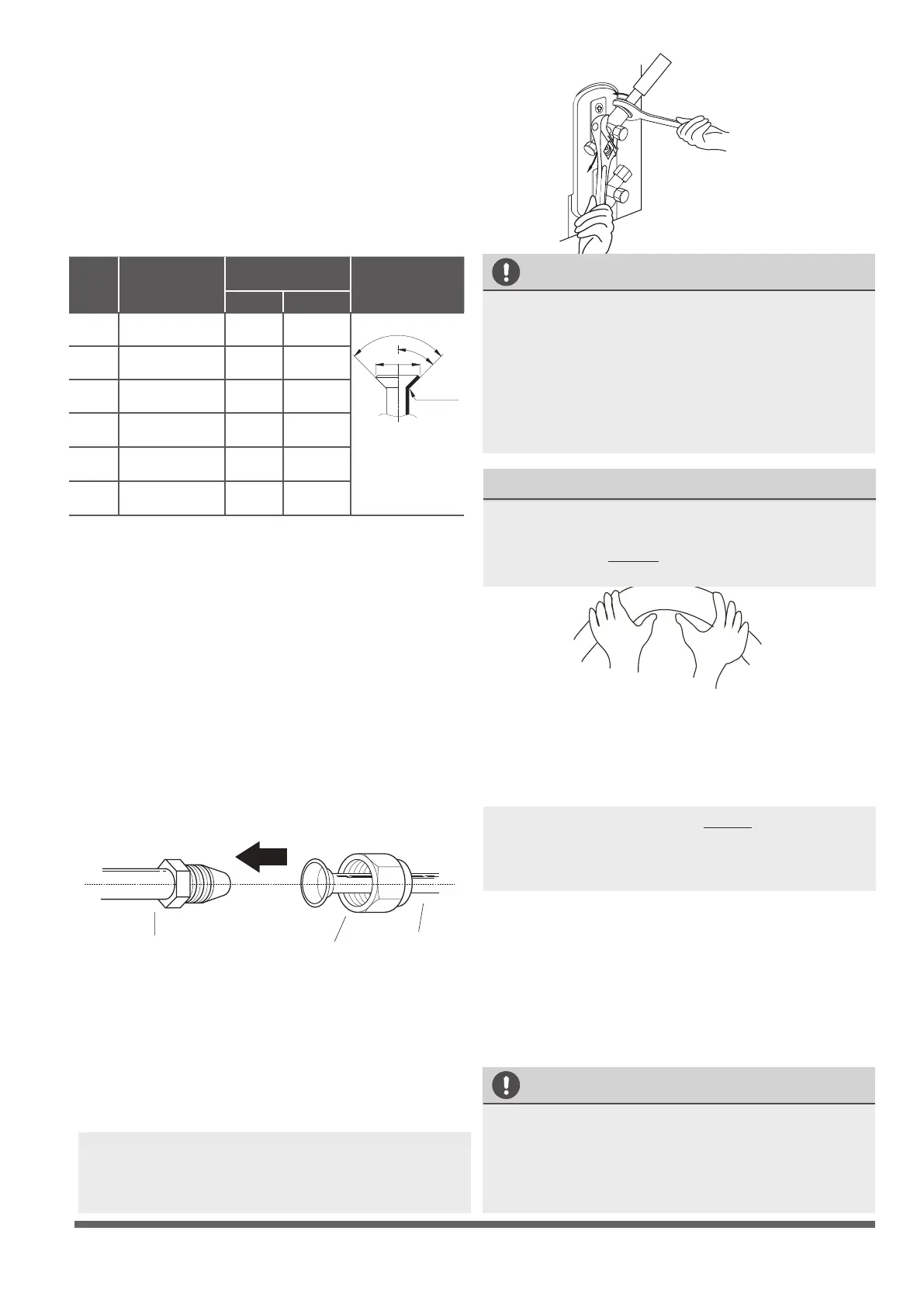

Seite 20
Page 20
Refrigerant Piping
Min. Max .
Ø 6.4
R0.4~0.8
45
°
±
2
90
°
±
4
A
Ø 9.5
Ø 12.7
Ø 15.9
Ø 19.1
65-67 N.m
(663-683 kgf.cm)
23.2/0.91 23.7/0.93
Ø 22
75-85N.m
(765-867 kgf.cm)
26.4/1.04 26.9/1.06
18-20N.m
(183-204kgf.cm)
8.4/0.33 8.7/0.34
25-26 N.m
(255-265 kgf.cm)
13.2/0.52 13.5/0.53
35-36 N.m
(357-367 kgf.cm)
16.2/0.64 16.5/0.65
45-47 N.m
(459-480 kgf.cm)
19.2/0.76 19.7/0.78
6. Setzen Sie das Aufweitungswerkzeug auf den Auf-
weitungszapfen.
7. Drehen Sie den Handgri des Aufweitungswerk
-
zeugs im Uhrzeigersinn bis die Aufweitung des
Rohrs vollendet ist. Aufweitung gemäß den Ab
-
messungen von Tabelle 7.3 durchführen.
Tabelle 7.3: EXPANSION DER VERROHRUNG ÜBER
DEN AUFWEITUNGSZAPFEN HINAUS
8. Entfernen Sie das Aufweitungswerkzeug und
den Aufweitungszapfen und überprüfen Sie
dann das Rohrende auf Risse und auf eine
gleichmäßige Aufweitung.
4. Schritt: Schließen Sie die Rohre an
Schließen Sie die Kupferrohre zuerst an die
Inneneinheit und danach an die Außeneinheit
an. Zuerst müssen Sie das Niederdruckrohr und
danach das Hochdruckrohr anschließen.
1. Beim Anschluss der Rohrverschraubungen
müssen Sie eine dünne Schicht Öl für
Kühlmittelleitungen auf die konischen
Rohrenden auftragen.
2. Richten Sie die Mitten der beiden
anzuschließenden Rohre aus.
3. Ziehen Sie die Rohrverschraubung so fest wie
möglich von Hand an.
4. Halten Sie die Mutter mit einem Schrauben-
schlüssel auf der Verrohrung des Geräts fest.
5. Während Sie die Mutter festhalten, ziehen Sie die
Rohrverschraubung mit einem Drehmoment-
schlüssel fest an, gemäß den Momentwerten der
Tabelle 7.3.
6. Nach dem Anschluss der Kupferrohre an die
Inneneinheit, müssen Sie Stromkabel, Signalkabel
und Verrohrung gemeinsam mit einem Band
umwickeln.
HINWEIS: Das Signalkabel NICHT mit anderen
Kabeln zusammenbinden. Wenn Sie oben genannte
Kabel als Bündel binden, dürfen Sie das Signalkabel
nicht mit anderen Kabeln binden oder überkreuzen.
7. Führen Sie dieses Bündel durch die Wand und
schließen Sie es an die Außeneinheit an.
8. Isolieren Sie alle Verrohrungen, einschließlich der
Ventile der Außeneinheit.
9. Önen Sie die Absperrventile der Außeneinheit,
damit der Fluss des Kühlmittels zwischen Innen-
und Außeneinheit erfolgen kann.
HINWEIS: Benutzen Sie sowohl einen Schrauben
-
schlüssel als auch einen Drehmomentschlüssel für
den Anschluss bzw. die Entkopplung von Rohren an
das bzw. vom Gerät.
Abb. 7.11
Abb. 7.9
Abb. 7.12
Abb. 7.10
Anzugsmoment
Rohr
-
durch-
messer
Aufweitungsabmessungen
(A) (Einheit: mm/Zoll)
Schema der konischen
Verbindung
Konusmutter
(Rohrverschraubung)
Rohr
Biegen Sie das
Rohr mit dem
Daumen
Radius min. 10cm (3.9”)
Verrohrung
Inneneinheit
HINWEIS ZUM MINIMALEN BIEGERADIUS
Biegen Sie vorsichtig das Rohr in der Mitte,
wie in folgendem Diagramm beschrieben. Die
Verrohrungen NICHT mehr als 90° oder mehr
als 3 Mal biegen.
VORSICHT
Stellen Sie sicher, dass nach Abschluss der
Installationsarbeiten kein Kühlmittelaususs vorliegt.
Wenn ein Kühlmittelaususs vorliegt, müssen Sie
sofort den Raum lüften und die Anlage entleeren
(siehe Kapitel Entlüftung in diesem Handbuch).
VORSICHT
• Umwickeln Sie die Verrohrung mit Isoliermateri-
al. Ein direkter Kontakt mit blankem Rohr kann Ver-
brennungen bzw. Erfrierungen verursachen.
• Vergewissern Sie sich, dass das Rohr ordnungsge
-
mäß angeschlossen worden ist. Ein eventuell über-
mäßiges Anziehen kann zu einer Beschädigung des
aufgeweiteten Anschlusses, und ein zu lockeres An
-
ziehen zu einer Leckage führen.
