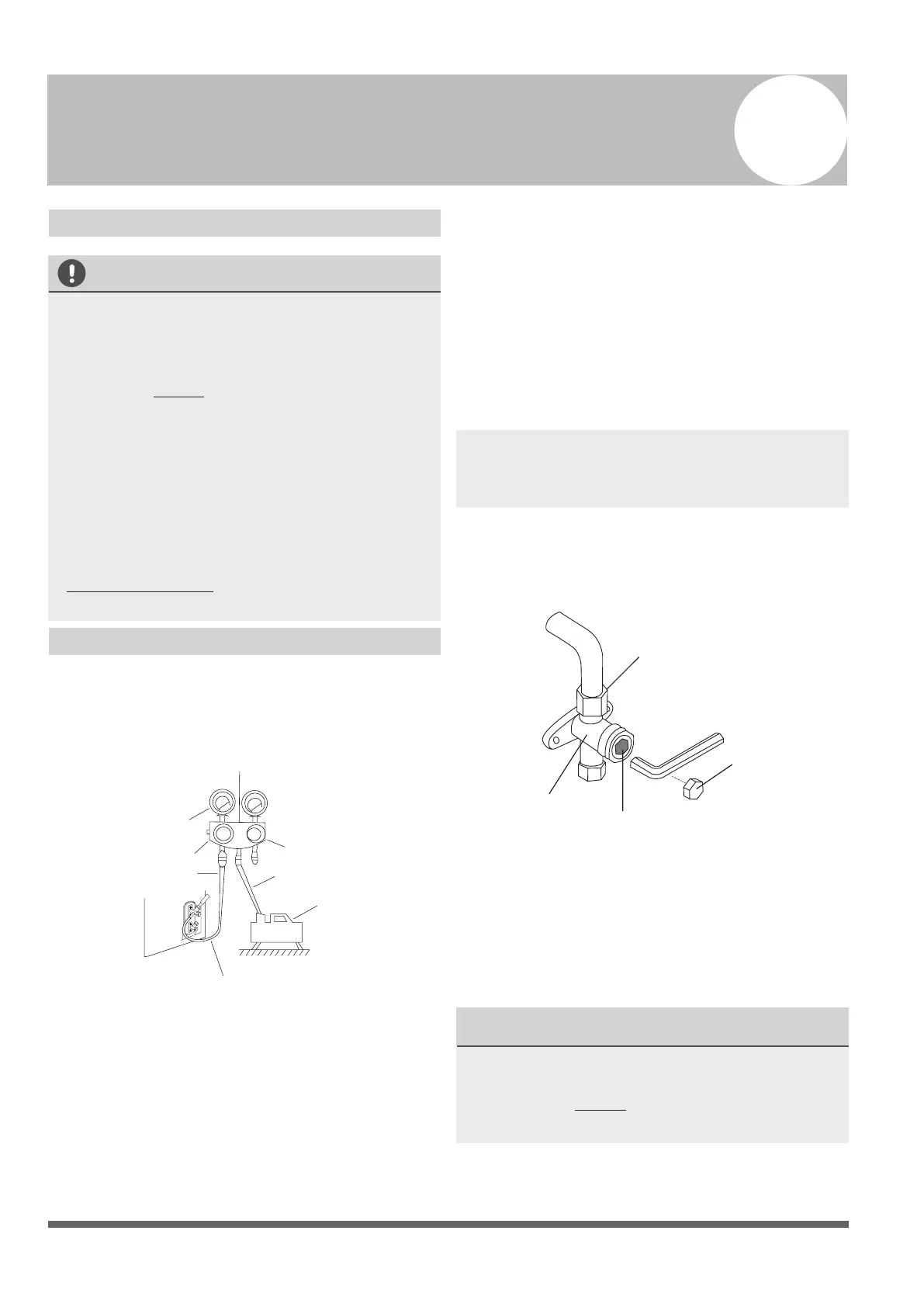

Seite 25
Entlüftung
9
VORSICHT
Benutzen Sie eine Vakuumpumpe mit
einer Anzeige unter -0,1 MPa und einer
Entlüftungskapazität von mehr als 40 l/min.
Die Außeneinheit braucht keine Entlüftung.
Önen Sie NICHT die Gas- und Wasserventile
(Absperrventile) der Außeneinheit.
Stellen Sie sicher, dass das Gerät nach 2 Stunden
-0,1 MPa oder weniger anzeigt. Wenn nach drei
Stunden Betrieb die Anzeige des Messgeräts
weiterhin größer als -0,1 MPa ist, müssen Sie
überprüfen, ob ein Gas- oder Wasserauslauf
innerhalb des Rohres vorhanden ist. Wenn
keine Leckage besteht, führen Sie nochmals
eine Entlüftung für 1 bis 2 Stunden durch.
Benutzen Sie KEIN Kühlgas für die Entlüftung
der Anlage.
1. Schließen Sie das Füllrohr der
Manometerkrümmer an die Wartungsklappe am
Niederdruckventil der Außeneinheit an.
2. Schließen Sie das Rohr der Mehrfachmanometer
an die Vakuumpumpe an.
3. Önen Sie die Niederdruckseite der
Manometerkrümmer. Halten Sie die
Hochdruckseite geschlossen.
4. Starten Sie die Vakuumpumpe, um das System zu
entlüften.
5. Lassen Sie die Pumpe für mindestens 15 Minuten
bzw. bis am Multi-Instrument die Anzeige
-76cmHG (-1x105Pa) erscheint, im Vakuumbetrieb
laufen.
6. Schließen Sie das Niederdruckventil an der
Manometerkrümmer und schalten Sie die
Vakuumpumpe ab.
7. Warten Sie 5 Minuten und vergewissern Sie sich
dann, dass sich der Systemdruck nicht mehr
verändert.
HINWEIS: Wenn es keine Veränderung des System
-
drucks gibt, schrauben Sie die Hochdruckventilkappe
ab. Wenn eine Veränderung des Drucks vorliegt, be-
steht möglicherweise ein Gasleck
8. Führen Sie einen Sechskantschlüssel in das Hoch
-
druckventil ein und önen Sie das Ventil, indem Sie
den Sechskantschlüssel gegen den Uhrzeigersinn
um 1/4 Umdrehung drehen. Stellen Sie mit dem Ohr
fest, ob Gas von der Anlage ausströmt und schlie-
ßen Sie nach 5 Sekunden das Ventil.
Bevor Sie die Manometerkrümmer und die Vakuum
-
pumpe benutzen, lesen Sie bitte die Gebrauchsanlei-
tung für alle Instrumente durch, um sicherzustellen,
dass Sie diese sicher bedienen können.
Sicherheitsvorkehrungen
Entlüftungsanleitung
ÖFFNEN SIE VORSICHTIG DIE
VENTILSPINDELN
9. Beobachten Sie das Manometer für eine Minute,
um sicherzustellen, dass die Druckanzeige
unverändert bleibt. Die Manometeranzeige sollte
etwas über dem atmosphärischen Druck liegen.
10. Entfernen Sie den biegbaren Füllschlauch von
der Wartungsklappe.
11. Önen Sie beide Ventile für Nieder-
und Hochdruck vollständig mit einem
Schraubenschlüssel.
12. Ziehen Sie von Hand die Stopfen der Ventile an
und dann mit einem geeigneten Werkzeug.
Beim Önen der Ventilspindeln, drehen Sie den
Sechskantschlüssel bis zum Anschlag (Stopp).
Versuchen Sie NICHT das Ventil mit Gewalt noch
weiter zu önen.
Manometerkrümmer
Konische
Mutterschraube
(Rohrverschraubung)
Stopfen
Ventilschaft
Ventil-
gehäuse
Manometer
-76cmHg
Niederdruckventil
Biegbares
Füllrohr
Niederdruckventil
Vakuumpumpe
Füllrohr
Hochdruckventil
Abb. 9.1
Abb. 9.2
