Seite 27
VORSICHT
Legen Sie die Platte NICHT mit der
Vorderseite auf den Boden, gegen eine Wand
oder auf unregelmäßigen Oberächen.

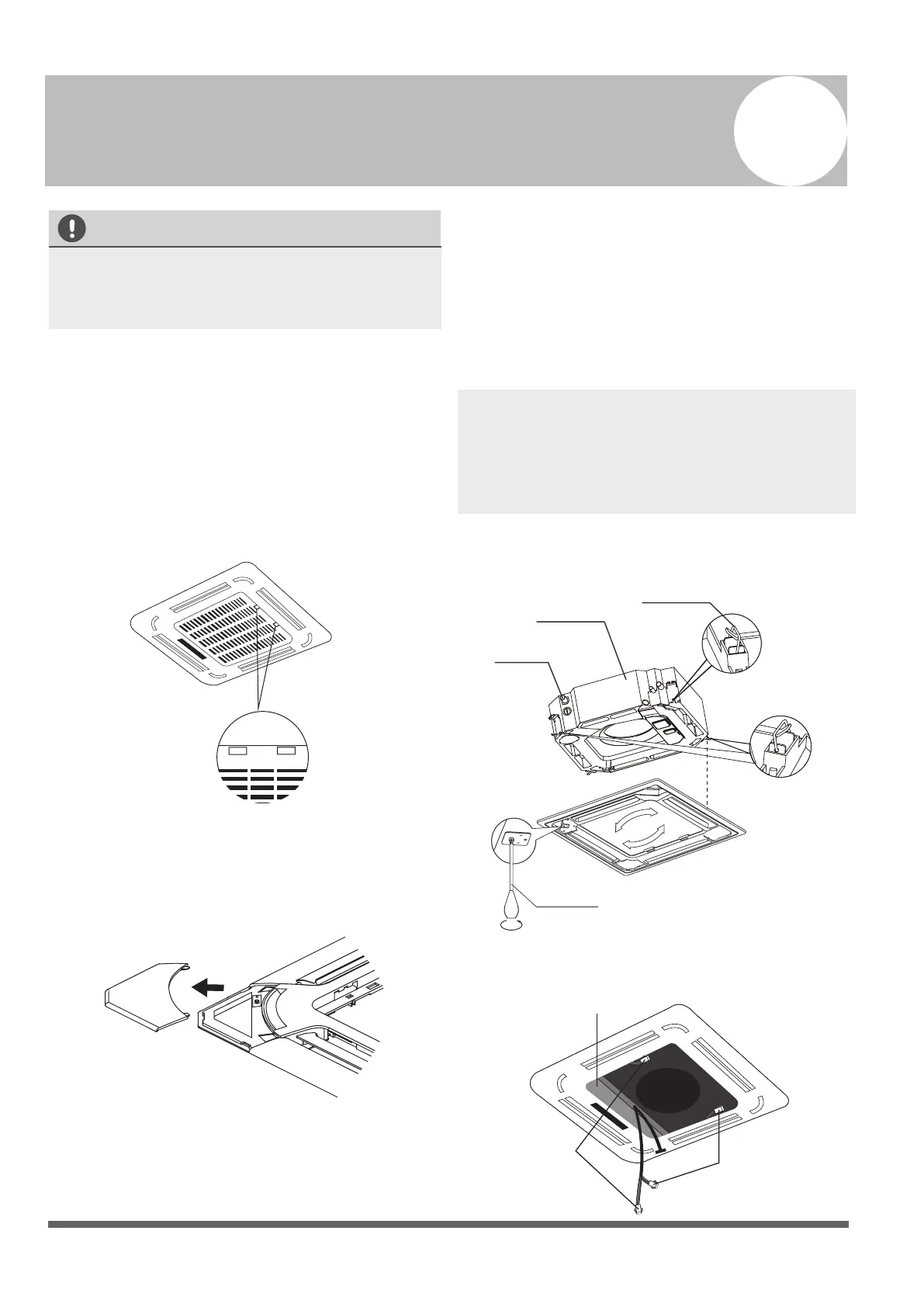

3. Schritt: Platte installieren
Richten Sie die Frontplatte mit dem
Hauptgehäuse aus und berücksichtigen Sie
dabei die Position der Rohrleitungs- und
Abussseiten. Hängen Sie die vier Riegel der
Platte an die Haken der Inneneinheit auf.
Ziehen Sie die Befestigungsschrauben der
Platte an den vier Ecken gleichmäßig an. (Siehe
Abb. 10.3)
HINWEIS: Ziehen Sie die Schrauben soweit
an, bis die Dicke des Schaumstomaterials
zwischen dem Körper und der Platte auf
4-6mm (0,2-0,3”) reduziert wurde. Der
Plattenrand muss Kontakt zur Deckenönung
haben.
Regulieren Sie die Platte, indes sie diese in
Richtung des Pfeils in Abb. 10.3 drehen, sodass
die Deckenönung vollkommen bedeckt wird.
1. Schließen Sie die Klemmen
des Luftklappenmotors an die
entsprechenden Kabel des
Steuerkastens.
1. Schritt: Entfernen Sie den vorderen
Gitterrost.
1. Drücken Sie beide Laschen gleichzeitig in
die Mitte, um den Haken des Gitterrosts zu
entriegeln.
2. Halten Sie den Gitterrost in einem Winkel
von 45° und entfernen Sie diese vom
Gehäuse.
2. Schritt: Entfernen Sie die Abdeckungen der Anlage
an den vier Ecken, indem Sie nach außen ziehen.
Platte installieren
10
Abb. 10.1
Abb. 10.2
Abb. 10.4
Abb. 10.3
Klammer
Rohrseite
Abussseite
Steuerkasten
Anschluss des
Luftklappenmotors
Anschluss des
Luftklappenmotors
Schraubenzieher
